机器人结构件开发：逆向抄数→结构优化→3D打印手板验证

机器人关节、连杆、夹爪等结构件，常年面临一组矛盾：既要承受大载荷和高频运动，又要控制自重；既要快速迭代，又受限于传统开模周期。靠经验画图再开模验证，动辄三四个月；一旦方案推翻，时间和模具成本都打水漂。2026年，越来越多机器人团队采用“逆向抄数—结构优化—3D打印手板”的闭环，把单轮验证周期压缩到数天，让研发节奏真正跟得上产品迭代的速度。

一、机器人结构件的三个核心矛盾

机器人结构件不是普通机械零件，它的设计目标常常是相互拉扯的。设计师需要在刚度、重量、精度、成本、交付周期之间反复权衡，而传统方法很难快速找到最优解，往往只能靠资深工程师的直觉反复试错。

这三者往往“按下葫芦浮起瓢”：为了减重做了薄壁，刚度又不够；为了刚度加了料，重量又超标。过去只能靠反复开模试，现在则可以用仿真+打印手板快速逼近平衡点。

二、从逆向抄数到结构优化的典型工作流

当客户需要参考竞品或改进旧件时，第一步往往不是重新画，而是先把实物“抄”回来。三维逆向扫描可以在几小时内获得完整外形与安装接口数模，再以此为基础做结构优化，既省去从零建模，又保证与现有系统的兼容。

阶段	关键动作	工具/方法	产出
1. 实物测绘	三维逆向扫描获取几何	激光/结构光扫描	点云/三角面片
2. 逆向建模	重建参数化CAD模型	CAD软件	可编辑实体模型
3. 结构优化	拓扑/生成式设计	拓扑优化软件	轻量化结构方案
4. 手板验证	3D打印快速出样	SLA/SLS/金属打印	装机测试件

这条链路的妙处在于“低成本试错”：在真正投入模具之前，已经用数字仿真和实体手板把主要风险点验证过一遍。等方案收敛了再开模，成功率自然高得多。

三、3D打印手板如何加速验证

在苏州特可特沃的实践中，3D打印手板不是“看看样子”，而是直接拿去做结构验证。SLA 适合验证外形与装配；SLS 尼龙件可以做一定载荷测试；金属3D打印则更接近最终铝件或钢件的性能。通过多轮打印—测试—优化，客户能在开模前就锁定结构方案，大幅降低后期改模风险。

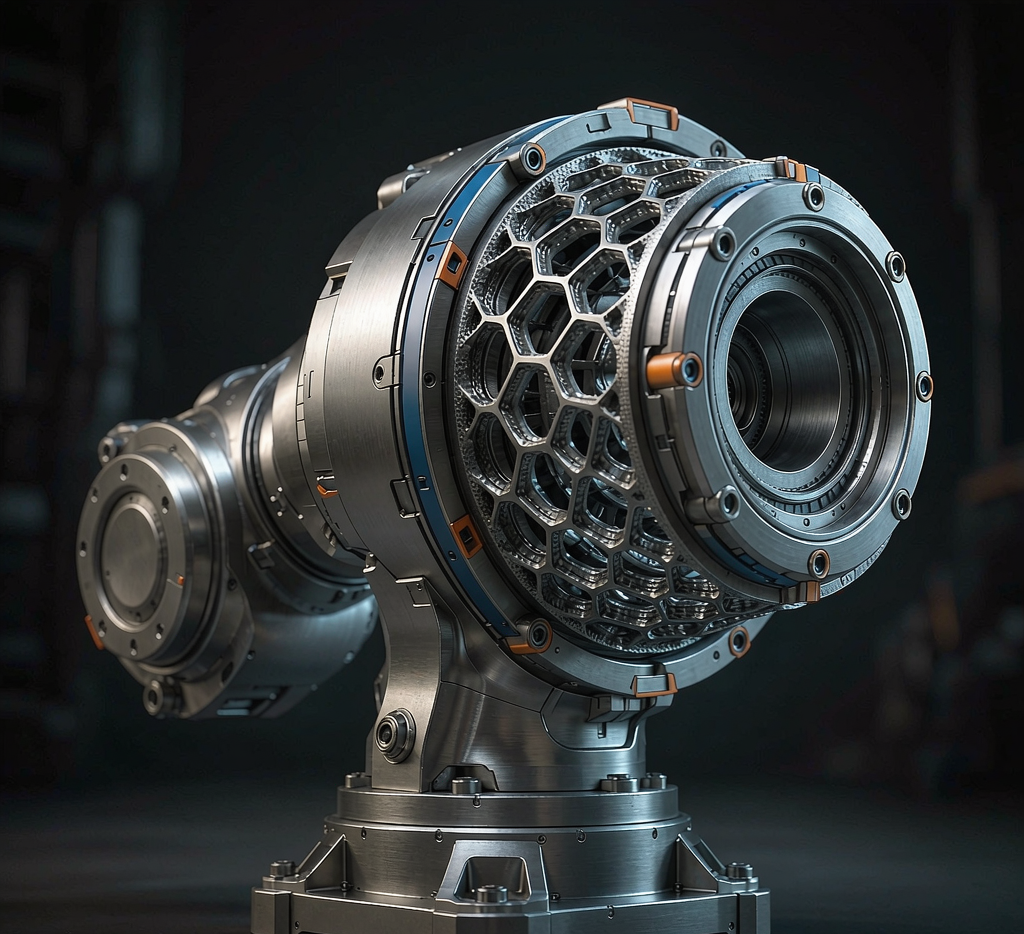

一个协作机械臂项目里，客户的关节外壳要求减重30%且刚度不降。我们用逆向扫描拿到原件的安装基准，做拓扑优化生成晶格加强结构，再用金属3D打印打出样件做扭转与疲劳测试；两轮打印就把方案收敛，比原来“开模—试装—改模”至少省了一个半月。

在材料与工艺选择上，不同验证目标对应不同打印方式：SLA光敏树脂精度高、表面好，适合外观与装配验证；SLS尼龙韧性好、可做大尺寸，适合功能件与卡扣验证；金属3D打印（如铝合金、不锈钢）则能直接验证承载与疲劳性能，代价是成本更高、周期更长。苏州特可特沃通常建议客户“先用便宜的打外形，再用对的打性能”，分层验证、逐级收敛，把每一分预算都花在刀刃上，而不是一上来就选最贵的工艺。

另一点常被忽视的是“测试工况要尽量贴近真实”。很多结构件失效发生在长期循环载荷或高低温交变下，如果手板只做了静态装配验证，仍可能漏掉动态风险。我们的做法是在打印件上做接近实际工况的测试——比如带载往复运动、极限角度扭转——把问题在开模前暴露出来。多花几天打印和测试，换来的是开模后的安心，这笔账怎么算都划算。

最后提醒一点：拓扑优化产出的自由曲面往往超出传统五轴加工的可达范围，这也是为什么“优化结果必须结合打印工艺做二次工程化”如此重要。把结构、工艺、成本放在一起权衡，才能既轻又稳、既快又省。
