涡轮叶片逆向抄数建模设计-A级曲面建模设计

发布日期:2022-03-25 22:58:04 访问次数:3398

涡轮叶片逆向抄数建模设计-A级曲面建模设计

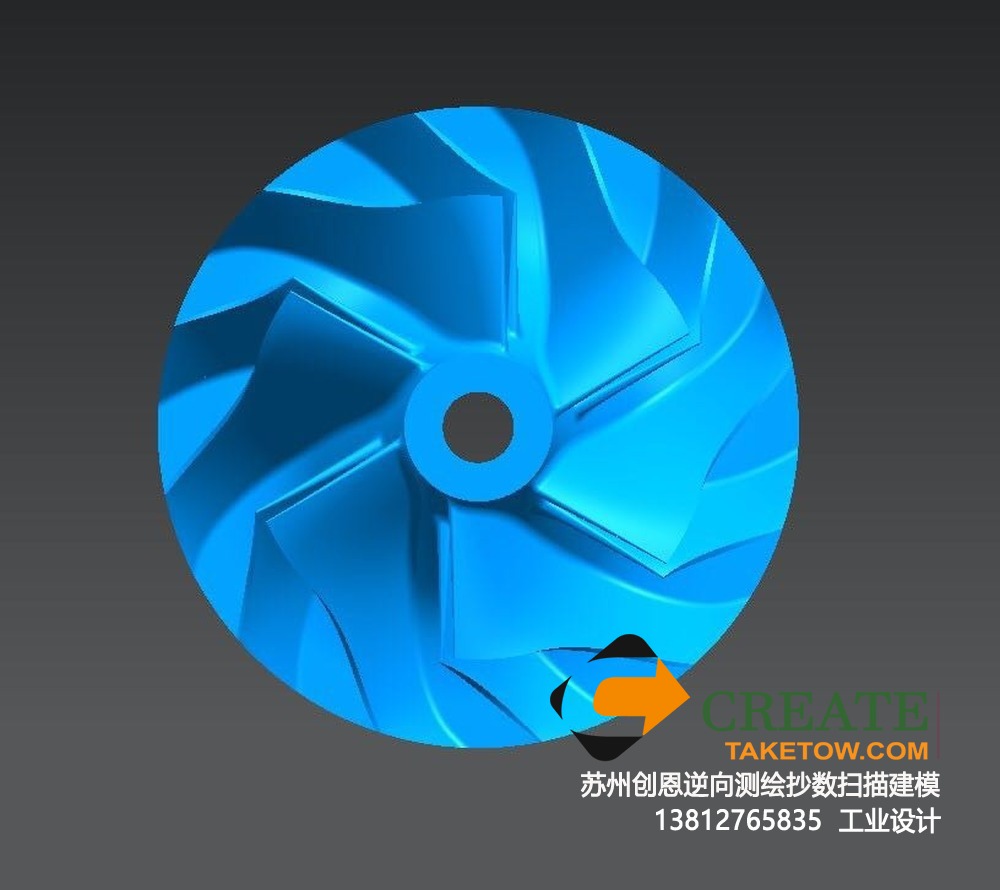

涡轮叶片逆向设计


逆向设计:

逆向设计是指设计师对产品实物样件表面进行数字化处理(数据采集、数据处理),并利用可实现逆向三维造型设计的软件来重新构造实物的三维CAD模型(曲面模型重构),并进一步用CAD/CAE/CAM系统实现分析、再设计、数控编程、数控加工的过程。逆向设计通常是应用于产品外观表面的设计,是指从实物上采集大量的三维坐标点,并由此建立该物体的几何模型,进而开发出同类产品的先进技术。

过程:实物三维→三维坐标采集→仿形或创新→制造→产品

逆向工程与一般的设计制造过程相反,是先有实物后有模型。仿形加工就是一种典型的逆向工程应用。目前,逆向工程,逆向工程的应用已从单纯的技巧性手工操作,发展到采用先进的计算机及测量设备,进行设计、分析、制造等活动,如获取修模后的模具形状、分析实物模型、基于现有产品的创新设计、快速仿形制造等。


作为一家从事涵盖产品工业设计、外观设计、造型设计、结构设计、投影测绘、逆向扫描测绘、逆向建模设计、A级曲面建模、创新设计研发技术服务性公司。
业务覆盖 :汽车配件、医疗产品、仪器仪表、工业设备、电子家电产品、消耗品、塑料制品、五金钣金制品、模具、其它制造业。

汽车大灯底座逆向测绘抄数扫描建模


通过以上介绍,我们可以看出,逆向设计和正向设计是恰好相反的一个过程。

早期设计师在进行产品的造型设计时,主要采用正向设计的方法;这是一个从概念设计起步到CAD建模、数控编程、数控加工的过程。
产品造型设计的正向设计一般流程: 概念设计 →CAD/CAM系统 →制造系统→ 新产品。
但对于复杂的产品,正向设计的方法显示出了它的不足,设计过程难度系数大、周期较长、成本高、产品研制开发难。由于设计师无法完全预估产品在设计过程中会出现什么样的状况,如果每次因为一些局部的问题而推倒整个产品重来,不管从时间上还是从成本上都是不可接受的。如果有方法能改正在正向设计过程中所产生的局部问题自然是好的,正是在这样的背景下,自然发展并形成了逆向设计的方法。
逆向设计通常是根据正向设计概念所产生的产品原始模型或者已有产品来进行改良,通过对产生问题的模型进行直接的修改、试验和分析得到相对理想的结果,然后再根据修正后的模型或样件通过扫描和造型等一系列方法得到最终的三维模型
采用逆向设计的方法所得到的产品模型,因为是有实际的模型参与各种试验因此得到的结果相对于概念化推算和电脑虚拟模拟更接近真实,从而能迅速找到产品的优异形态并缩短产品开发周期。
在新产品开发中,通常采用正向设计和逆向设计结合使用。


逆向抄数扫描测绘



服务项目:逆向测绘抄数、逆向抄数建模、工业CT扫描检测,三维激光扫描,逆向抄数工程,产品结构设计、手板模型制作验证;
业务范围:

医疗器械类:核算检测仪逆向测绘、单分子检测仪器逆向测绘、医疗台车逆向扫描、影像定格机、生物/化学移液器、多功能血糖仪、口腔窥视镜、化反应制氧机
汽车类产品:汽车引擎盖曲面建模、汽车中网栅格逆向抄数扫描、汽车车灯曲面、车门钣金曲面、汽车后视镜曲面、汽车线束排布、公交车大巴车座椅、司机大包围
电子类产品:车载POS机终端、充电宝、指纹识别打卡机、WIFI电子猫眼、智能电动车充电器、电动车数字仪表、手持铁路探测器
小家电产品:手持式吸尘器、立式吸尘器、吸尘器伸缩管、滴漏式咖啡机、电蒸笼、电水壶、电饭煲、慢炖锅、极热式热水器
电动工具类:工业探照灯、电动电砖、气动风枪工具、自动收管器、多功能美工刀
