电磁炉结构设计｜线圈盘定位与进风防尘的内部布

电磁炉的壳子薄、里面挤：线圈盘、主板、风扇、按键板全在一层高度里排开。这个项目 的功夫全在四厘米高度里的排兵布阵。

这个项目难在哪

电磁炉的结构约束非常硬：整机高度被行业习惯压得很低，内部元件一个不能省；线圈盘下面 就是主板，发热源上下叠着；底部风扇进风，油烟灰尘跟着风一起进。壳子要做薄，散热要 做好，灰尘还要少吸进来——三件事在同一个腔里打架。

怎么拆件

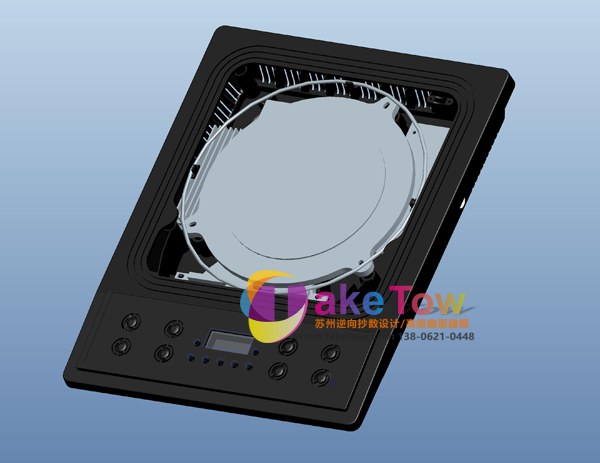

外壳分面板组件（微晶面板+面板支架）、下壳、内部支架。线圈盘用三点定位锁在内部支架 上，与面板的间距在数模里锁死——这段距离直接决定加热效率和磁泄漏，是全机最不能动的 尺寸。

主板立插在支架卡槽里，风扇独立卡位。按键板贴在面板支架下方，与面板按键孔位联动 设计。

关键结构怎么处理

风道是重头。进风从底面进，穿过主板区带走板上的热量，再穿线圈盘区从侧面出——一条 风路把两处发热都照顾到。线圈盘与主板之间加了导风斜板，强迫一部分风扫过主板大发热 件，不让风"抄近路"白跑。

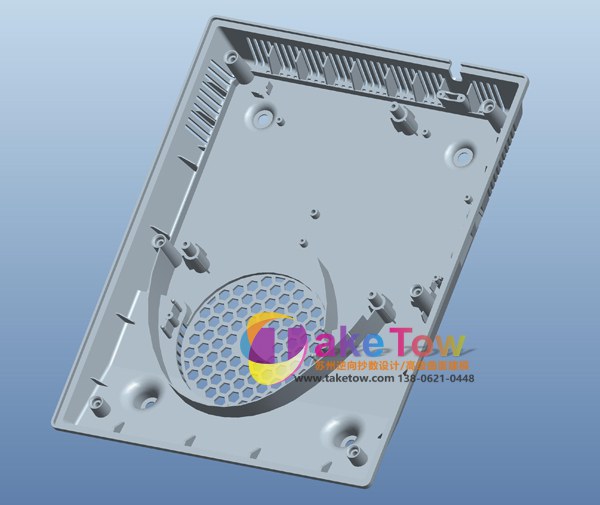

防尘在结构上做减法：进风口开在下壳非正对板卡的区域，配合迷宫式挡尘筋——风拐着弯 进，大颗粒灰尘落在迷宫槽里，定期倒一倒就出来，不用拆机。

线圈盘三点定位外加防转筋：线圈盘要是转了角度，磁路就偏了，三点定位保证装配再快也 不会装歪。

最后交了什么

三件数模、零件图、风道剖面图（含导风斜板位置）、迷宫防尘结构细节图。开模前面板与 按键配合区打了手板校手感。

同类的活还能怎么接

电陶炉、聚能灶、薄型加热设备，薄腔内布局与风道逻辑相似。苏州、常州做加热电器的 工厂有结构需求，页尾电话联系。
