航空航天业逆向抄数

航空航天做逆向的驱动力很明确：老机型 DMSMS（断供、图纸丢失、原厂停产）、MRO 维修备件复刻、复合材料曲面、竞品对标、工装检具数字化。它和汽车不一样——纯外观抄数很少，大量是高精度型面、带内部流道与冷却结构的零件，很多必须上工业 CT；安全件逆向之后还要补材料、强度与适航验证，不是扫完就能直接投产。

一、航空发动机部件

自由曲面叠复杂内冷通道，叶片与机匣是航空逆向最主流的单子。

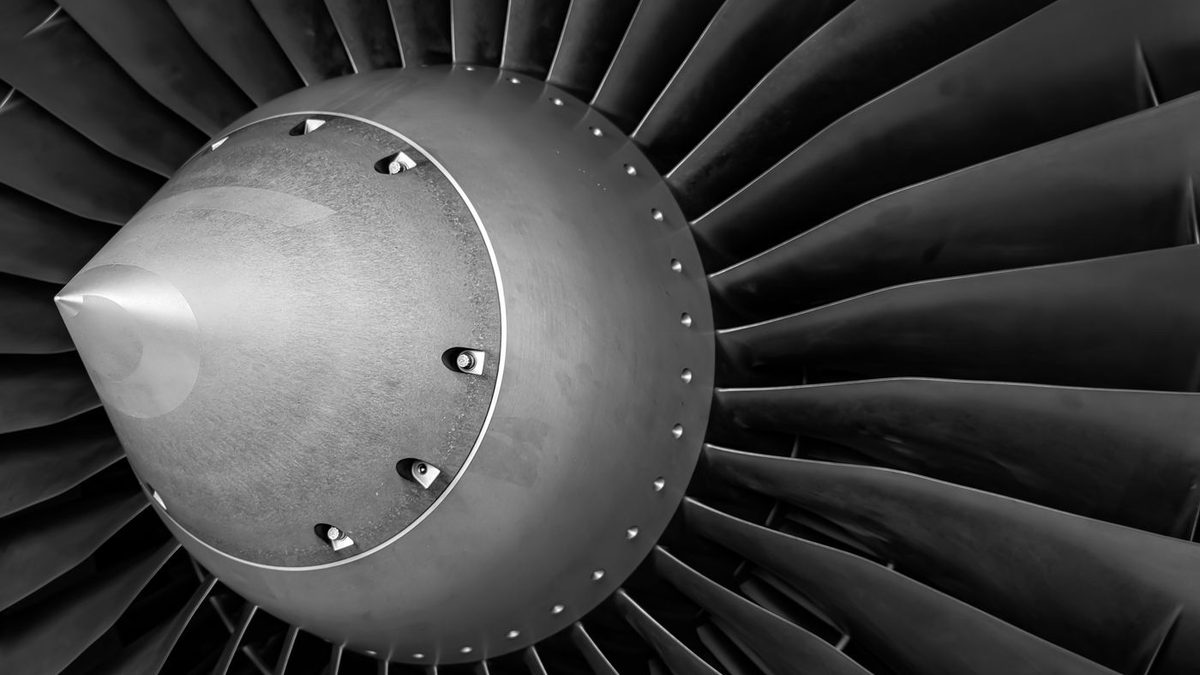

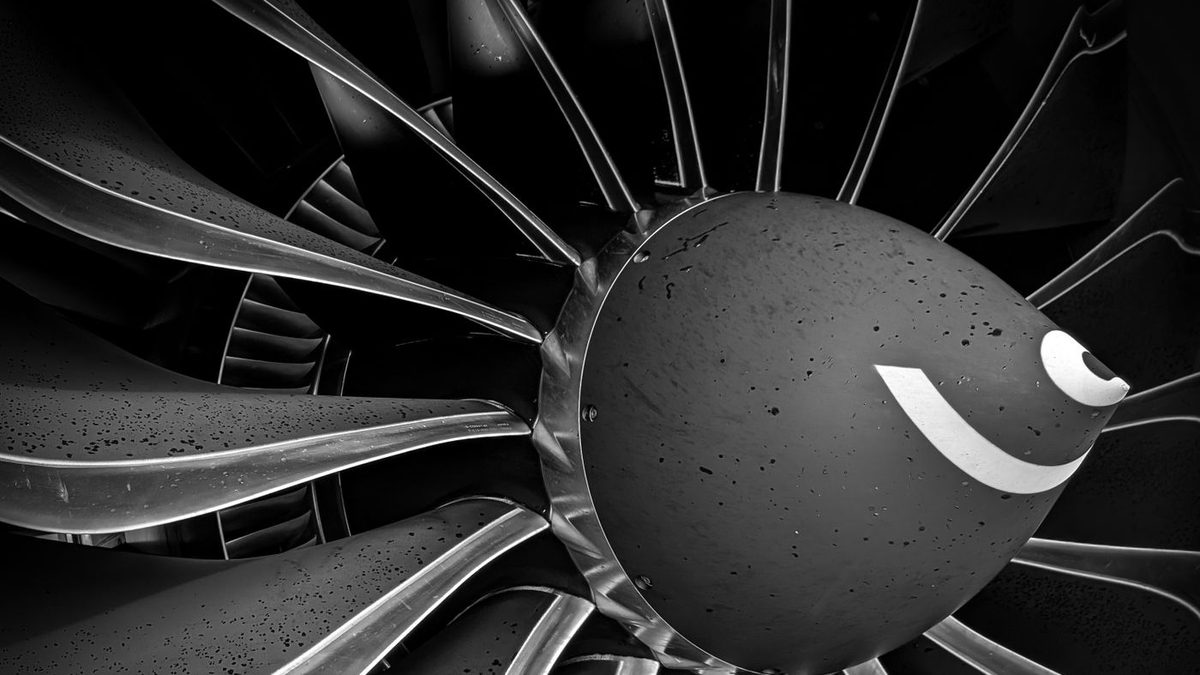

• 涡轮叶片、导向叶片、风扇叶片、整体叶盘（BLISK）：单晶高温合金，型面精度极高；老发动机原始图纸丢失时常靠逆向复刻备件

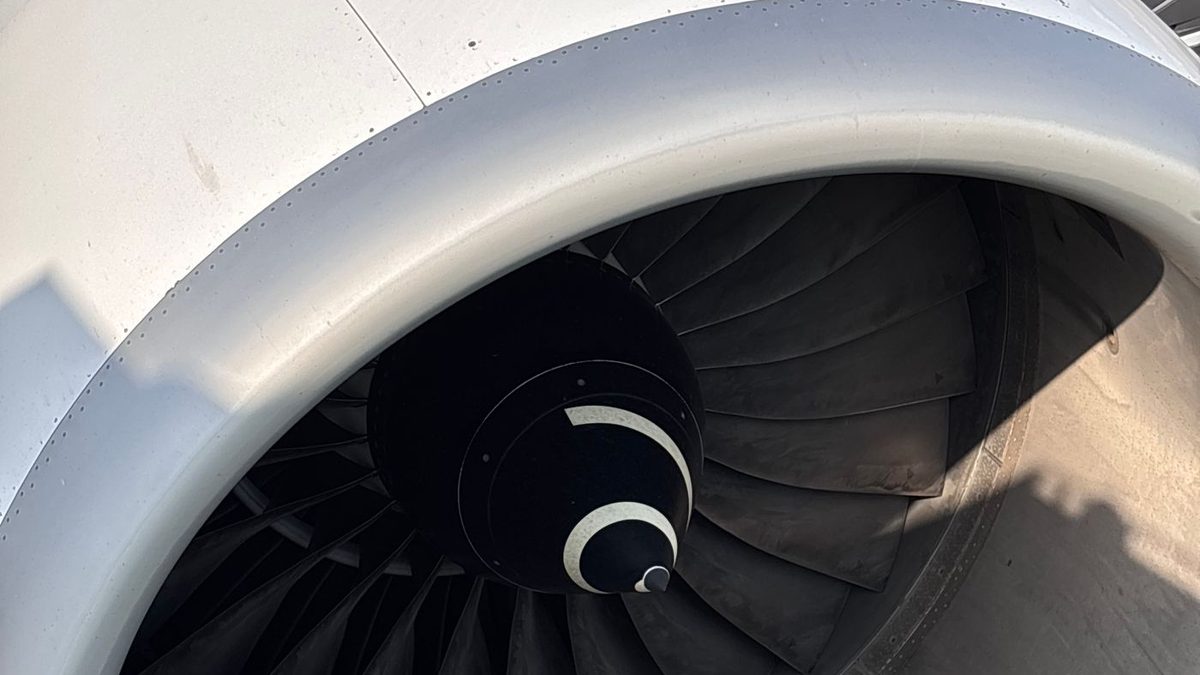

• 发动机机匣、压气机壳体、燃烧室外壳、尾喷口调节片：大型薄壁铸件，装配基准、法兰孔、安装吊耳是重点
• 喷嘴、燃油活门壳体、燃烧室衬套、引气管路：内部复杂流道，CT 扫描是刚需

二、机身气动外形：复材与钣金件

碳纤维复材件居多，老飞机普遍没有原始 CAD，扫描实物用于备件、维修补件与工装复刻。

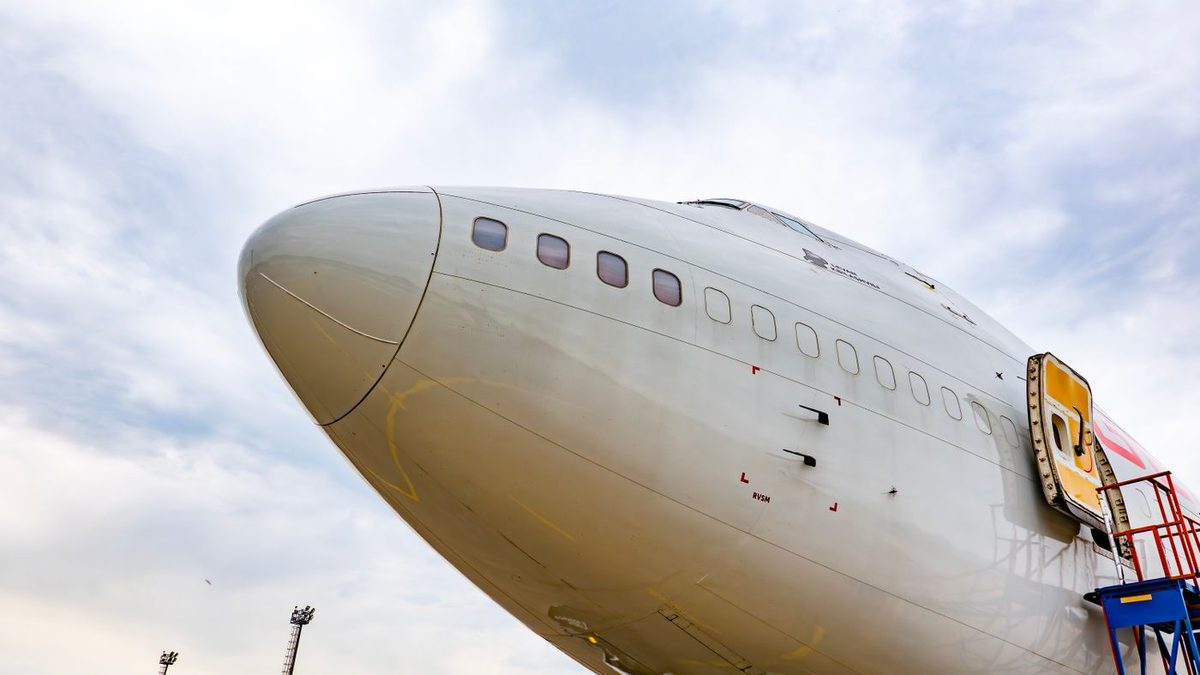

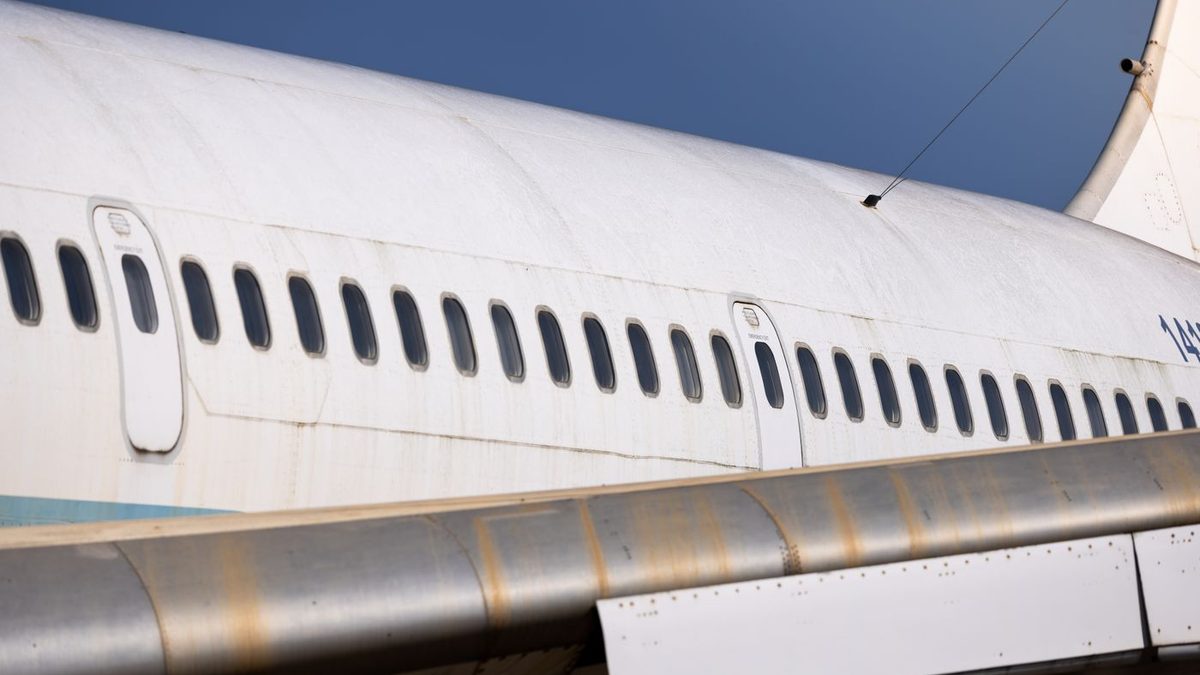

• 蒙皮、舱门、整流罩、发动机短舱、进气道唇口、反推外罩

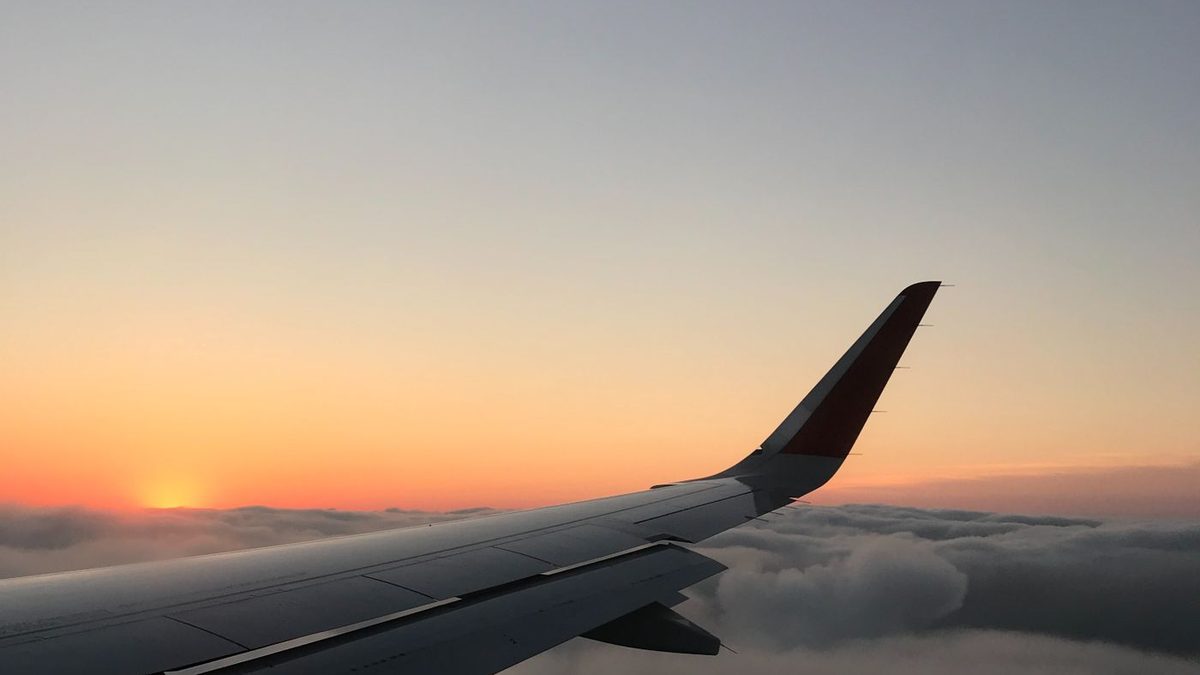

• 机翼前缘、翼肋、襟翼、副翼、缝翼、安定面、雷达罩
• 特点：大尺寸自由曲面，多用激光跟踪仪 + 摄影测量 + 蓝光扫描组合，现场原位扫描多

三、起落架与主承力结构件

机加工锻件，精度要求高，MRO 老飞机备件逆向非常多。

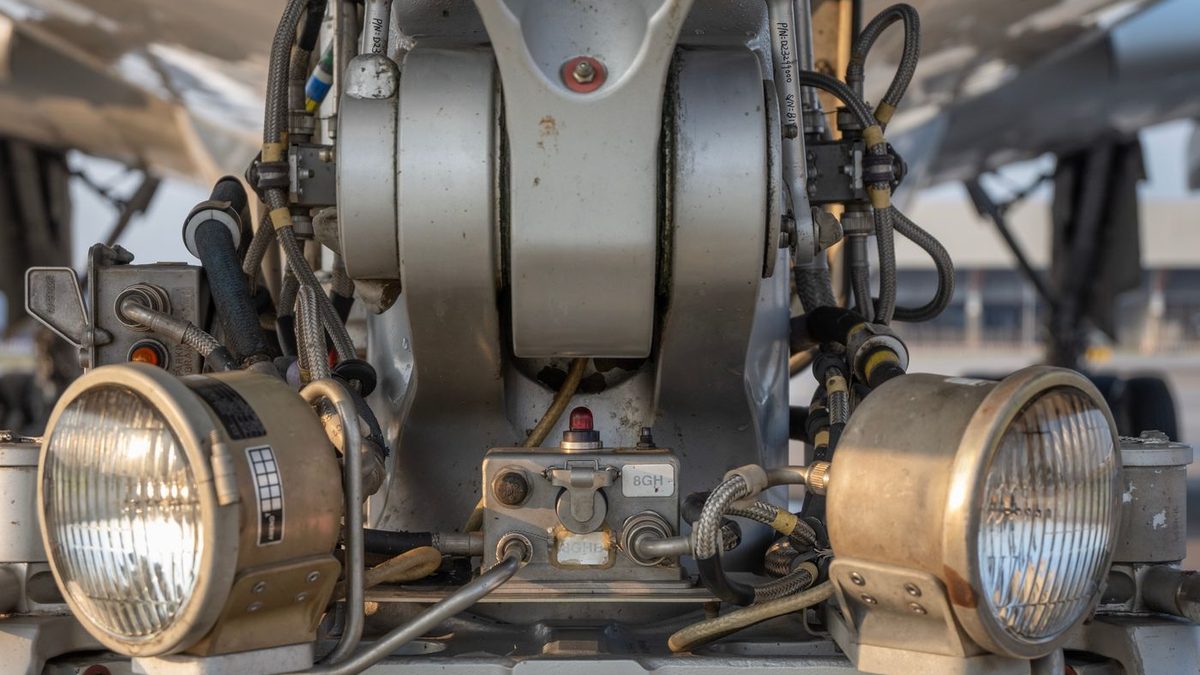

• 起落架作动筒、耳轴、扭力臂、支柱、接头、连接拉杆、起落架舱支架

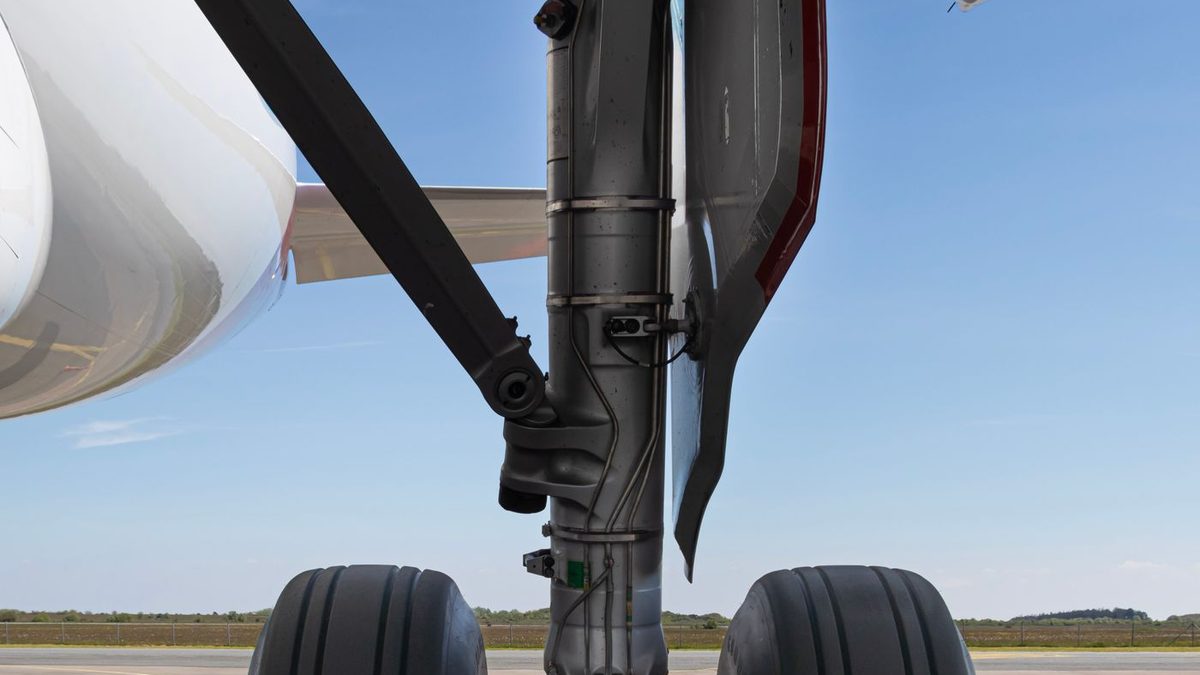

• 发动机安装节、机身承力接头、大梁接头、各类锻铝/钛合金安装支架
• 重点：孔位、配合面、安装基准、螺纹孔

合规提示：我们只提供几何数据逆向——力学、材料、热处理需单独做验证，扫描数模不能替代适航件本身。

四、机载管路、液压、燃油、环控系统件

• 金属弯管、波纹管、液压阀壳体、燃油管路接头、集油环
• 空调风道、复合材料风管、引射管路、密封胶条断面、隔热罩
• 直升机风道与管路需求尤其多，很多停产机型没有图纸，用于 3D 打印备件

五、座舱、航电壳体与内饰件

与汽车内外饰逻辑类似：曲面复杂、卡扣多，精度要求相对低一些，适合对标、教具与改装。

• 仪表板壳体、操纵台外壳、座舱框架、观察窗框、储物盒、盖板
• 线束保护壳、设备安装支架、传感器外壳、天线罩附属结构

六、航天（火箭 / 卫星）高频逆向件

航天量产备件逆向远少于航空，多用于竞品对标、试验件与工装数字化。

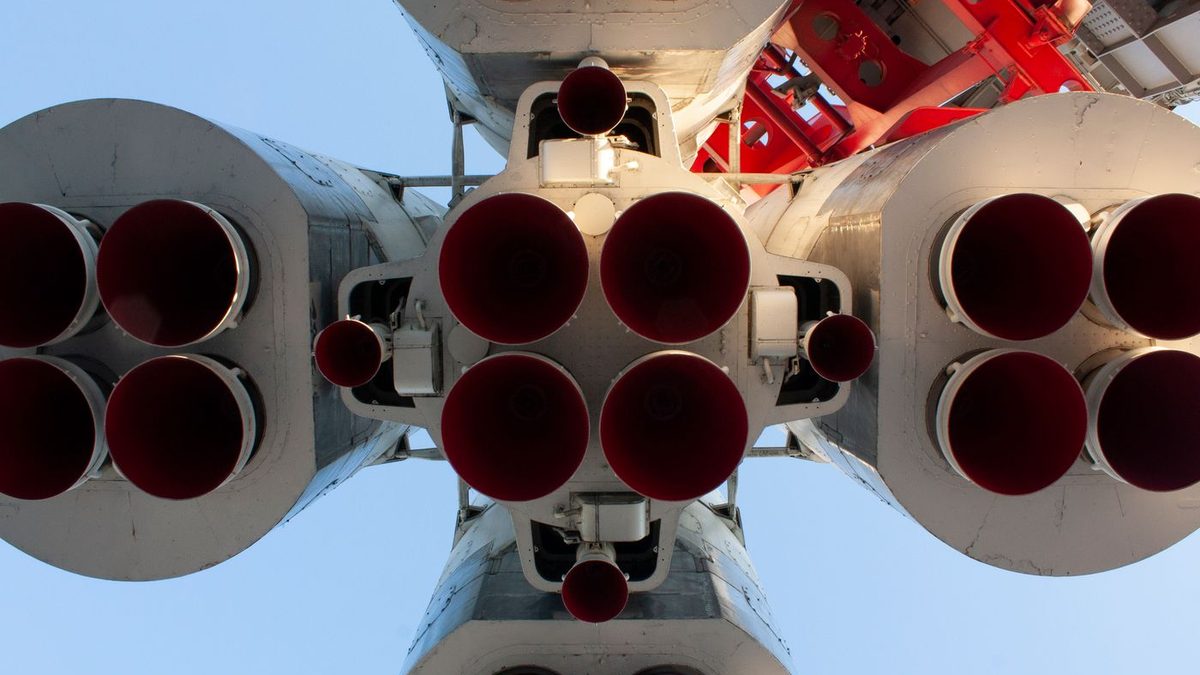

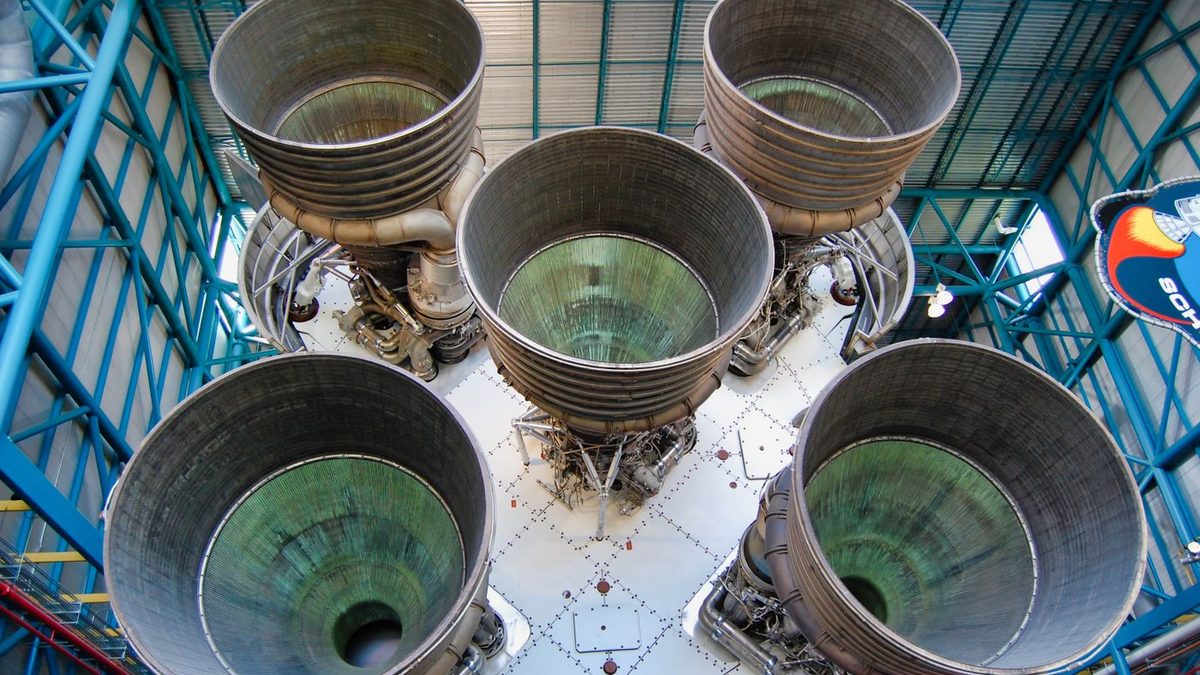

• 火箭喷管、推力室壳体、涡轮泵壳体、燃气导管
• 卫星结构舱段、星上支架、复材蒙皮、天线反射器（抛物曲面对标很多）
• 地面工装、试验夹具、绝热层外形复刻

七、工装、检具、模具

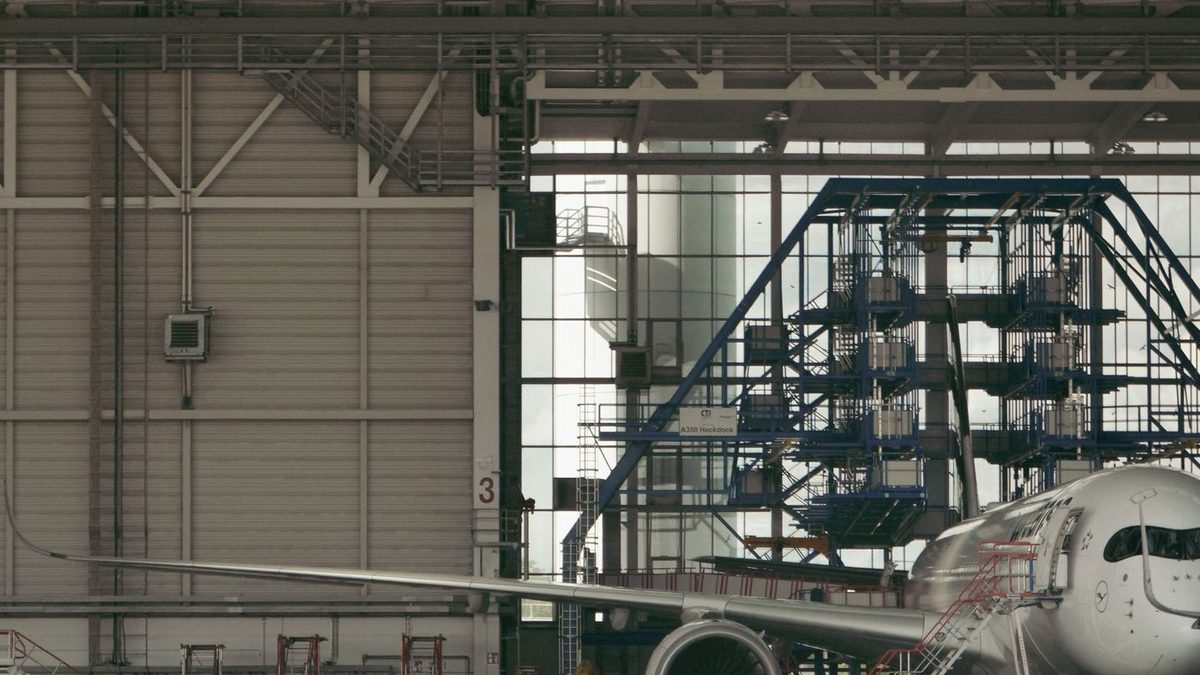

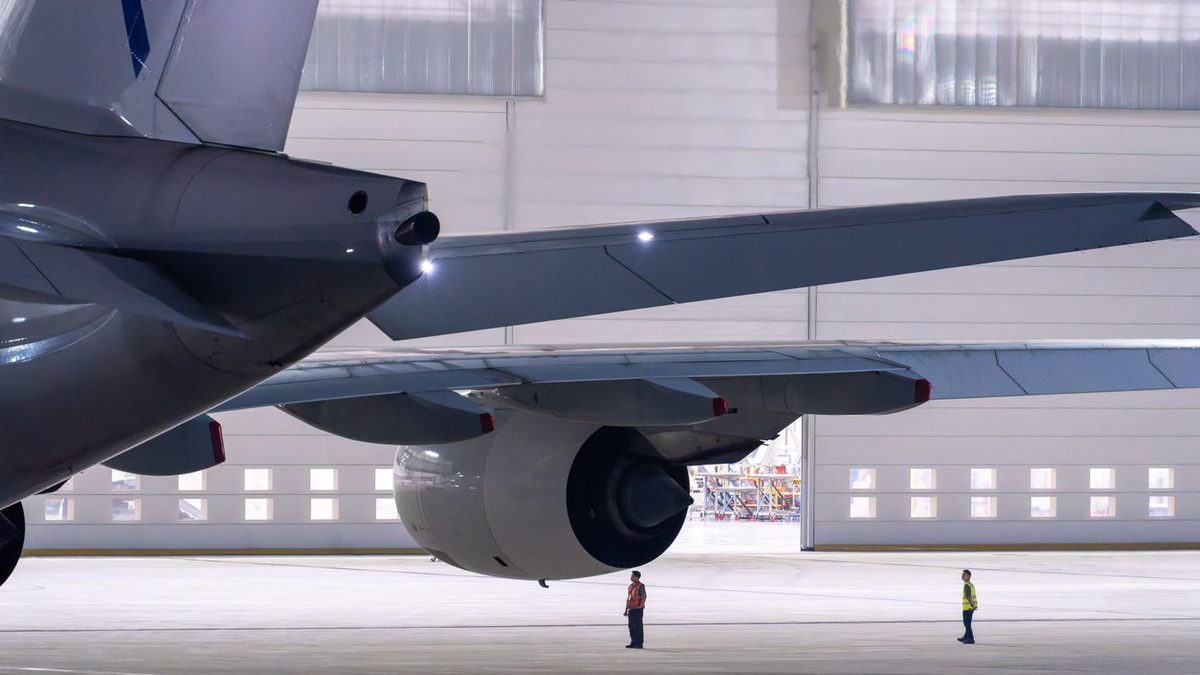

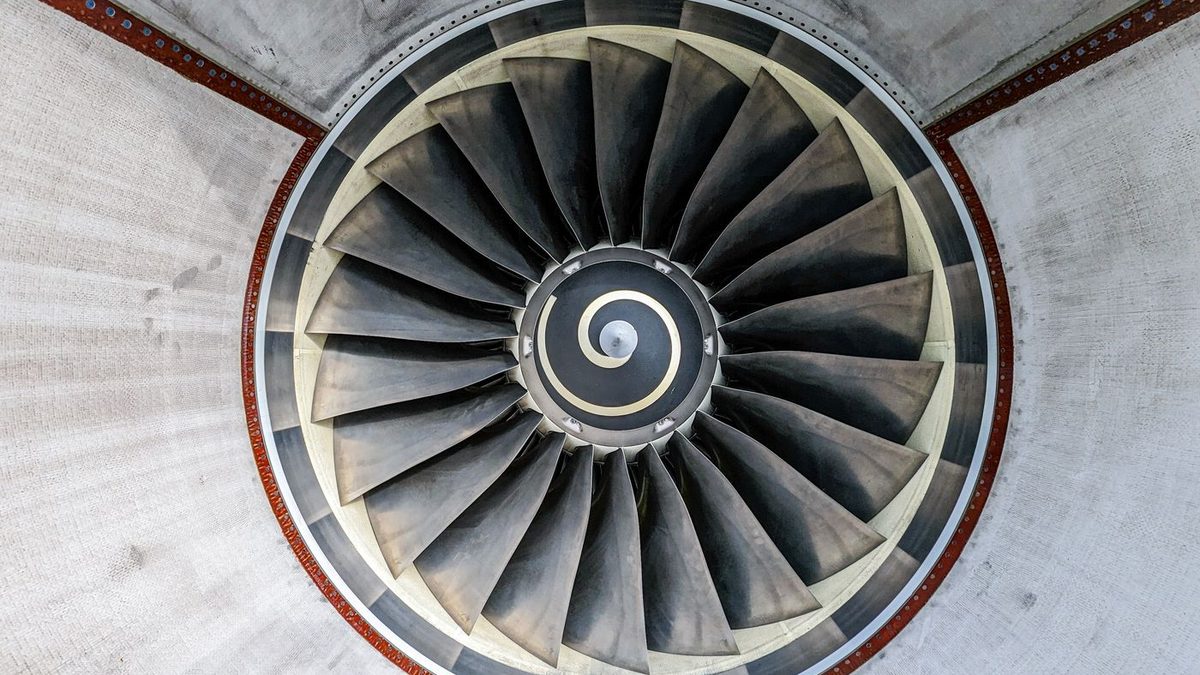

航空大量老工装没有数模，逆向抄数用于数字化存档与复刻：复材成型模具、蒙皮型架、钻孔工装、定位夹具、检验样板。
