扫描设备介绍

逆向抄数的结果好不好，七分看设备选型、三分看操作。我们的三维数据采集能力由固定式蓝光扫描仪、手持式激光扫描仪、跟踪式与自动化扫描系统、工业 CT、三坐标测量机五类设备组成：小件高精度用固定式，中大件现场用手持式，批量检测上自动化，看不见的内部结构交给工业 CT，关键尺寸再用三坐标抽检复核。下面是每类设备的实际用途与适用边界。

一、固定式蓝光扫描仪（GOM ATOS）

ATOS 采用三重扫描原理：投影单元把精密条纹投到工件表面，两台相机按立体摄像原理记录，由三个不同的射线交点计算三维表面点，对反光表面和带凹凸的工件尤其稳。投影用窄带蓝光，图像采集时可滤掉环境光干扰，成像时间短。

测量头支持快速锁合更换，换头后不需要重新标定——按精度与测量范围现场换头即可。以我们常用的 ATOS Core 80 为例，厂商公开标称：测量范围 80×60mm、点间距 0.03mm（GOM Scan / Sensor Driver 2M 条件下）。

• 适合：叶片、机匣、壳体、模具、精密注塑件等中小型零件
• 输出：高密度三角网格（STL），可直接进 CATIA / Geomagic / UG 做曲面重建
• 优势：细节还原好、重复精度高，适合做检测报告与数模比对

关于参数：以上为设备厂商公开标称值，实际精度会随工件尺寸、表面状态（反光/深色/透明）、环境振动与温度而变，最终以实测报告为准。

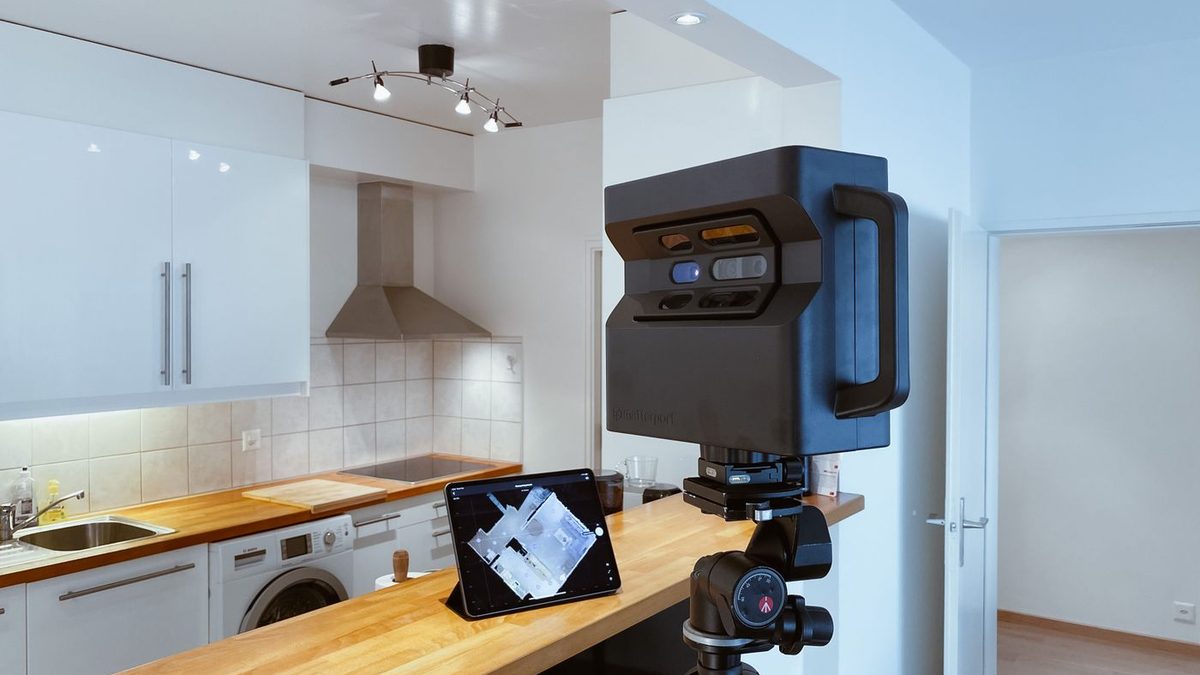

二、手持式激光扫描仪（形创 Creaform / 思看 SCANTECH）

手持设备解决的是"工件搬不走"的问题：白车身、船体分段、大型铸件、现场装配状态下的设备，都可以上门扫描。激光线扫描配合贴点或特征识别，边扫边看点云，缺失区域随时补扫。

• 适合：汽车白车身与内外饰、船舶螺旋桨与舵系、大型钣金与机架、现场工装
• 精度：常规塑料外壳、钣金类约 0.02~0.1mm 量级，视工件尺寸而定
• 优势：灵活、不受场地限制，大件也能保证整体拼接精度

三、跟踪式与自动化扫描系统

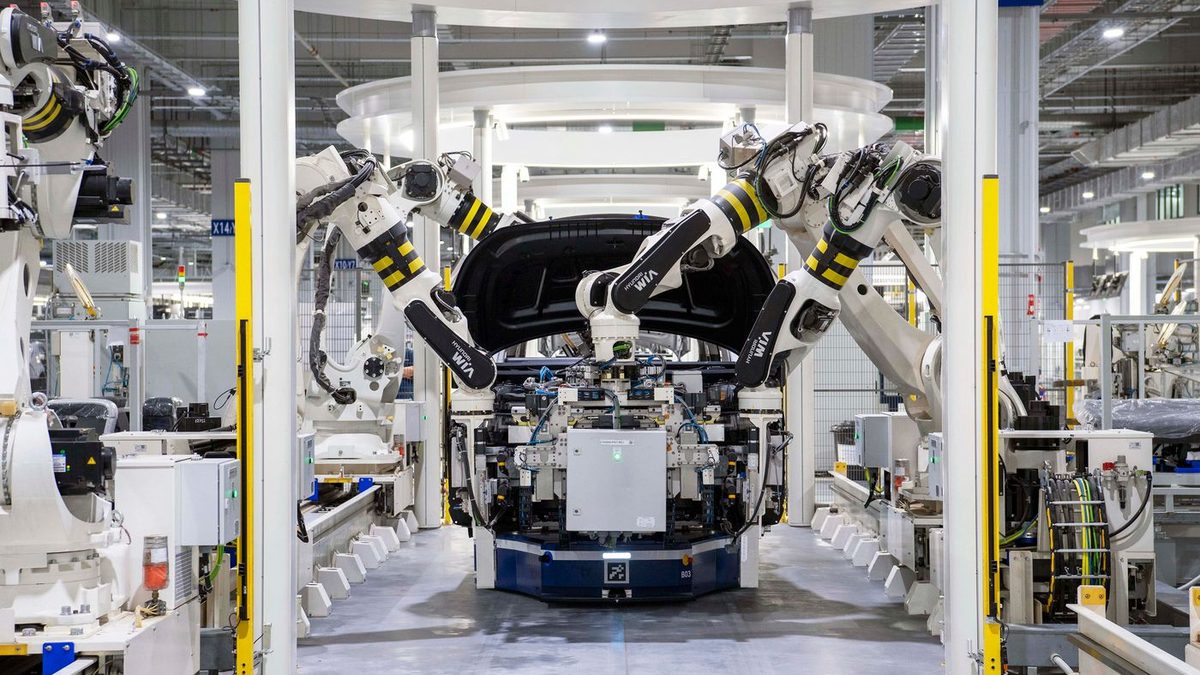

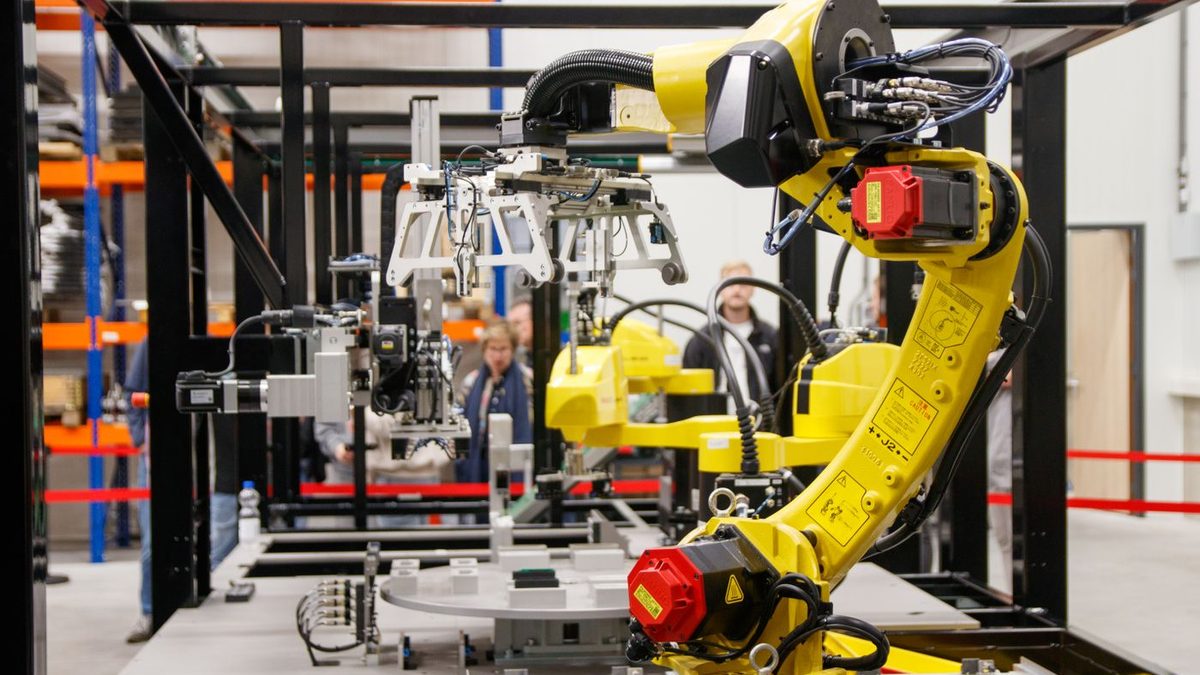

跟踪式扫描系统在手持基础上加了光学跟踪器，扫描过程中实时定位，大尺寸工件的累积误差更小；配合机器人与转台，可做成批量自动化检测工位，适合产线上重复性检测任务。

四、工业 CT（蔡司 ZEISS METROTOM）

有些结构光学扫描永远扫不到：叶片内部的冷却通道、阀体的内腔流道、植入物的多孔点阵、装配体内部的缺陷与间隙。这类必须用工业 CT——X 射线穿透工件断层成像，不破坏工件就能拿到内部三维数据。

以蔡司 METROTOM 1500 为例（厂商公开资料）：微焦点 X 射线管最大 225kV / 500W，可测塑料、轻金属乃至铜钢件；按 VDI/VDE 2630 1.3 规定，全场范围内 MPE(SD) 为 4.5 + L/50 μm，可出具可追溯的测量报告。

• 典型用途：涡轮叶片冷却孔、燃油喷嘴内流道、阀体腔体、医疗植入物孔隙结构
• 增材制造件：内部气孔、未熔合、粉末残留的无损检测
• 装配分析：整机装配状态下的间隙、干涉与缺陷定位

说明：工业 CT 单次扫描成本高于光学扫描，一般在"内部结构必须拿到"或"需要无损检测报告"时才用，我们会在评估阶段就帮客户判断值不值当。

五、三坐标测量机（蔡司 CMM）——互为校验

光学扫描负责"形"，三坐标负责"位"：关键孔位、装配基准、形位公差用接触式测针抽检复核，两套数据互相印证，交付的数模才敢直接投产。
