出口美国滴滤咖啡机全套结构设计

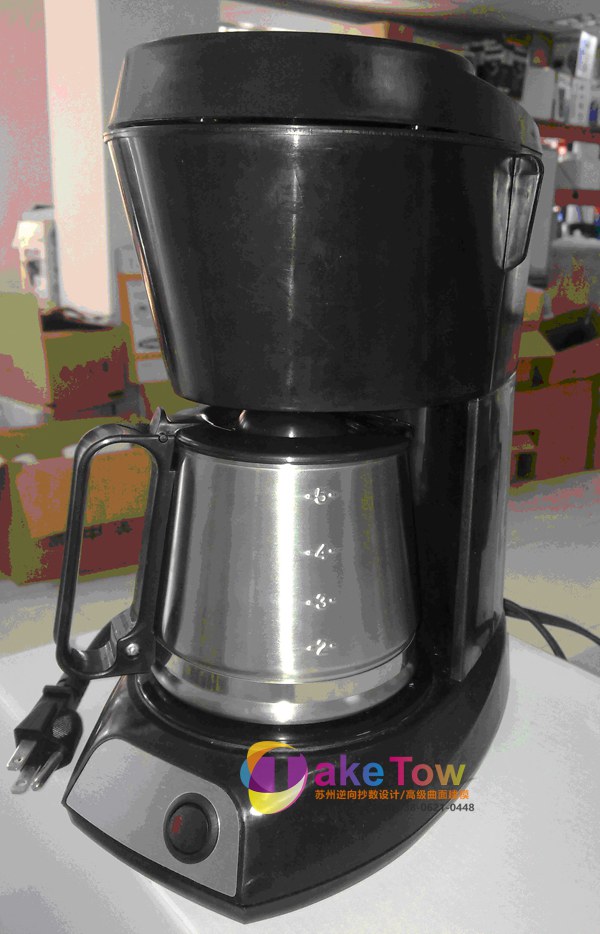

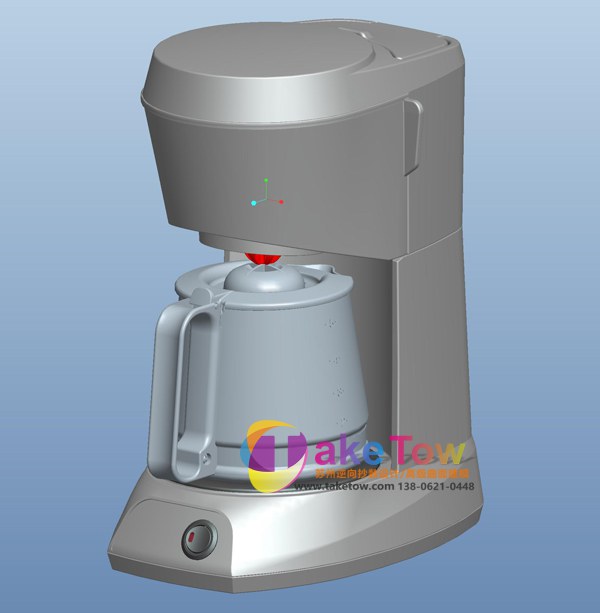

一台要漂洋过海的滴滤咖啡机，十几个塑料件加一只不锈钢壶，从水箱到顶盖一次拆 清。这是苏州三维逆向抄数 REA 做过的结构设计项目。

这个项目难在哪

出口美国的厨房电器，检验的不只是好不好用。FDA 接触材料、UL 电气安全、跌落运输测试， 每一条最后都会落到结构设计上：壶体怎么落位、水箱怎么固定、盖子怎么扣紧。

这台 GC46 滴滤咖啡机的结构难点有三处。一是水路：水箱、滤网座、壶体三段要贯通，任何 一处密封没做好就是漏水客诉。二是高温：壶体保温板和出水口周围的塑料件长期受热，材料 选型和间隙预留都要按耐温等级算。三是装配效率：出口量产的机器，装配工时直接吃掉利润， 能卡扣的绝不螺丝，能一体的不拆两件。

怎么拆件

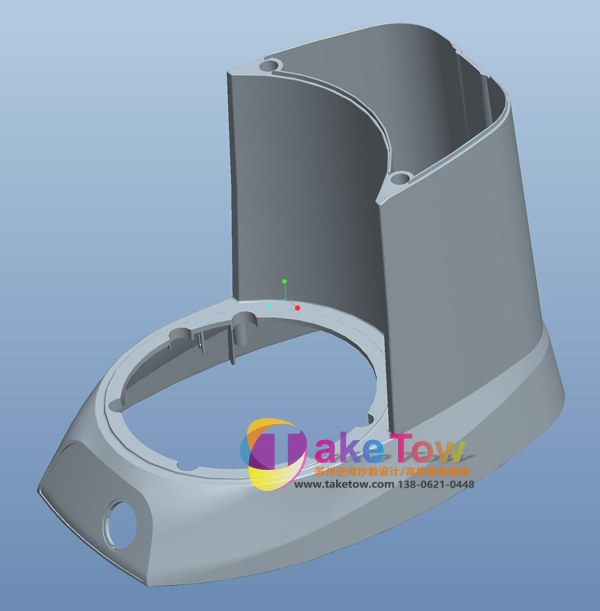

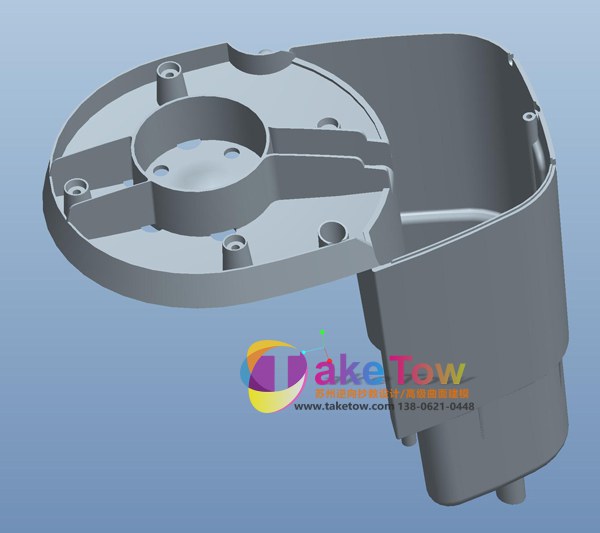

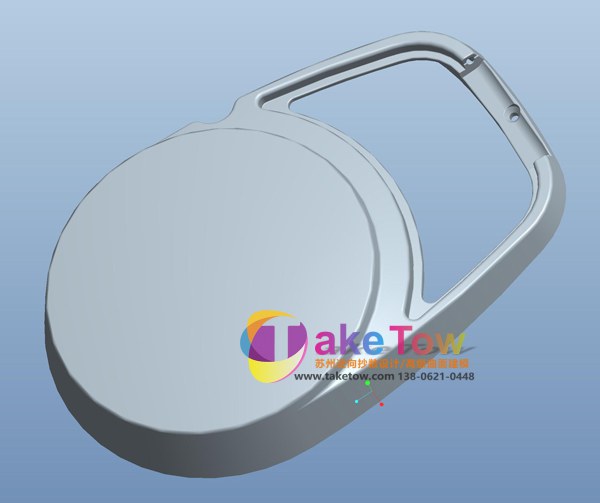

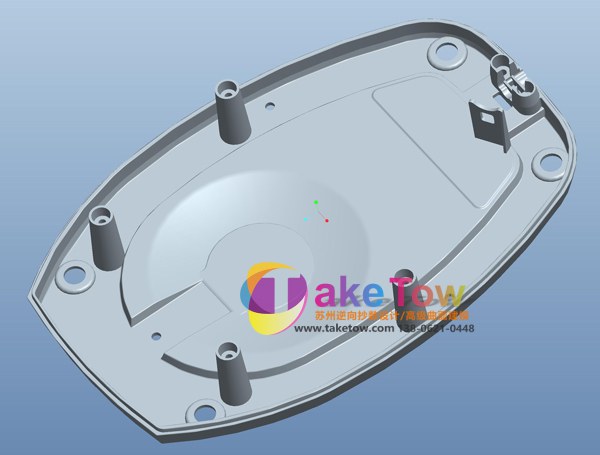

整机按功能拆成八个塑料组件加一只不锈钢壶：底座、底盖、顶盖、水箱、水箱盖、滤网、滤 网架，加上手柄。每个件在数模里独立建模、独立出图。

分型面全部顺着外观分色缝走，尽量藏在视觉不敏感的位置。上下壳之间用卡扣加螺钉柱混合 固定——纯卡扣运输振动容易松，纯螺钉装配慢，混合方案两边兼顾。

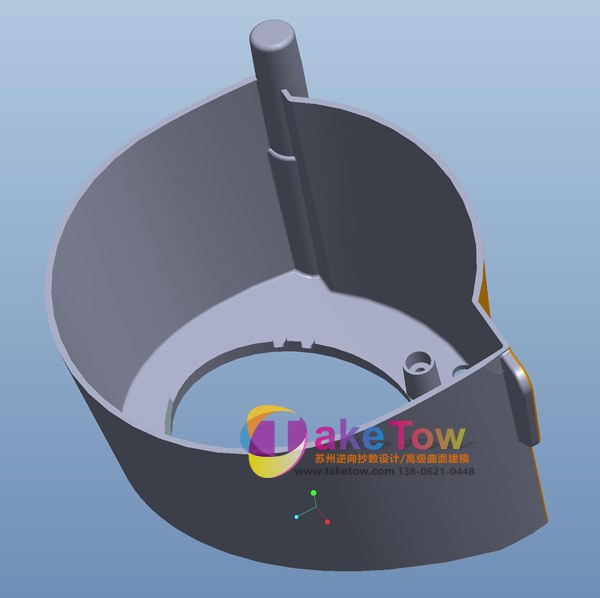

水箱是独立组件，跟主机之间靠定位筋加密封圈配合，用户要经常拿出来加水，所以拔插力 有明确区间：太紧拔不动，太松晃荡响。这些配合尺寸在数模阶段就用干涉检查反复校过。

关键结构怎么处理

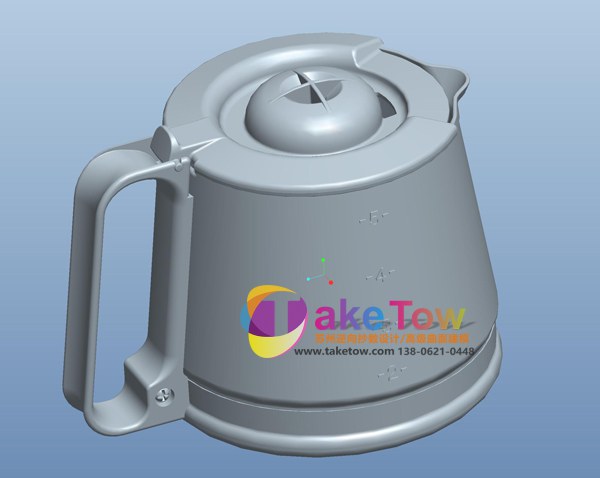

不锈钢壶是全机的核心件。壶口翻边、壶嘴弧线、把手焊点位置，都在三维数模里定死，壶体 容积线、刻度位置跟外壳开口的配合一次到位。

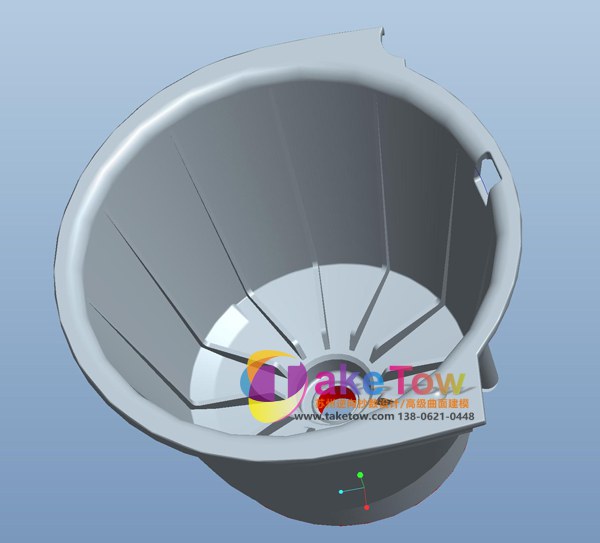

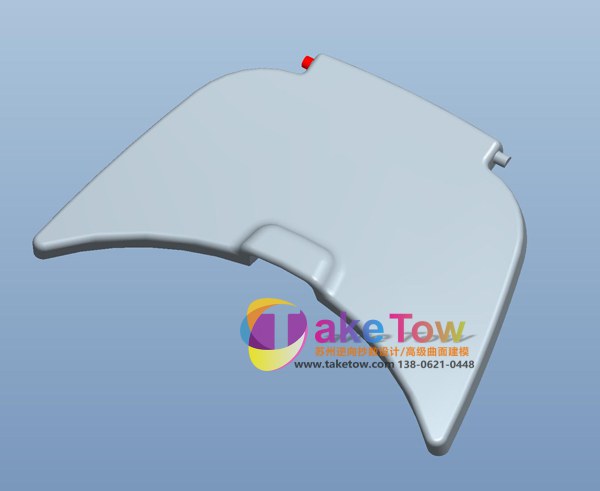

滤网架做了快拆结构，用户单手能取下来清洗。顶盖翻盖转轴预留了注塑轴孔和金属轴两种 方案的空间，模具开出来之后可以按成本选。

受热件和不受热件之间留了膨胀间隙，保温板周围的塑料按耐温材料单独出图，避免批产时 混料。

最后交了什么

全套三维数模（含整机装配体和八个零件图）、BOM 表、关键配合尺寸表，外加开模可行性 说明：每个件的分型线、脱模方向、顶针位置建议都标在图上。客户拿着这套数模直接找模具 厂报价，一次开模成功。

同类的活还能怎么接

滴滤机、意式机、胶囊机，水路结构大同小异，水箱密封和高温区材料这两关的路数是通用的。 苏州、无锡一带做出口小家电的工厂，如果手上有"外观已经有了、结构没人做"的项目，把 外观数模发过来，我们补结构这一半。联系方式在页尾。
