口腔窥视镜结构设计｜手柄镜头一体化的医用器械

牙科诊室里天天消毒的手持器械，结构要经得起反复擦拭、反复插拔。这台口腔窥视镜 的结构设计，细节都在手感上。本案例为几何与结构设计服务记录，不涉及医疗器械注册与 临床应用。

这个项目难在哪

口腔窥视镜这类手持医疗器械，结构难点三处。一是尺寸小：手柄要握得稳，镜头端要伸得进 口腔，整机细长，内部走线空间按毫米算。二是消毒：表面材料要耐反复擦拭消毒，缝隙越少 越好，否则污物残留过不了院感检查。三是插拔：镜头端与手柄的连接部位使用中反复插拔， 结构寿命必须比整机寿命长。

怎么拆件

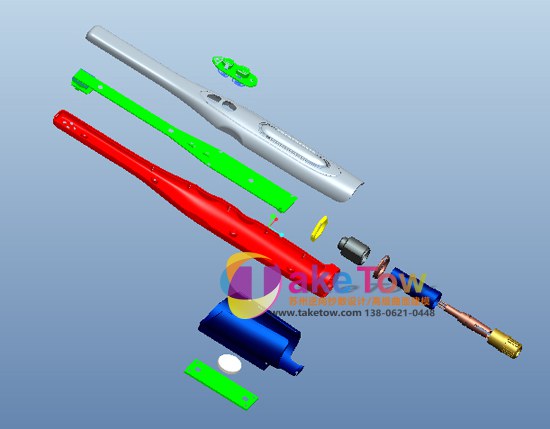

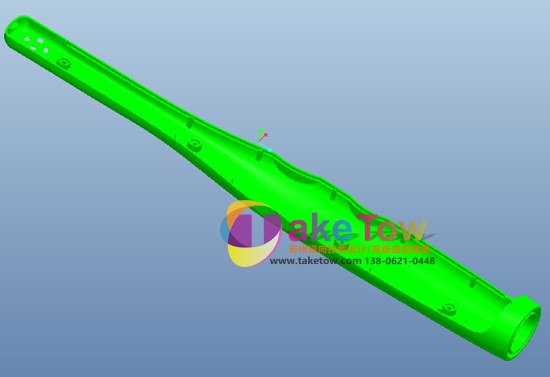

整机分手柄组件、镜头组件、连接组件三段。手柄外壳左右合壳，内部按电池仓、控制板仓 分段；镜头端独立成件，与手柄之间用定位面加锁紧结构连接。

所有外观分色缝顺着握持方向走，合壳线藏在内侧面，握持面上不留缝——这既是外观要求， 更是消毒要求。

关键结构怎么处理

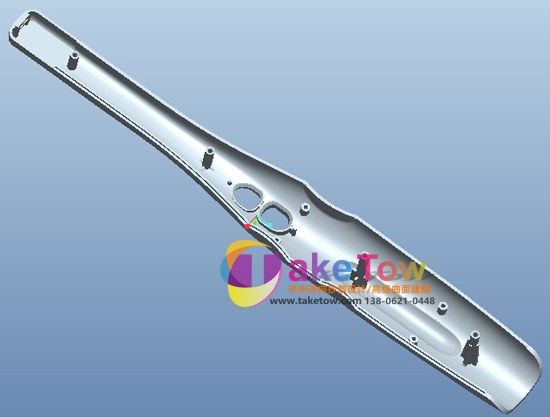

合壳结构用卡扣加螺钉混合：握持区靠卡扣保证面差一致，端部用螺钉保证长期不松。卡扣 位置避开拇指按压区，防止使用中按压变形导致异响。

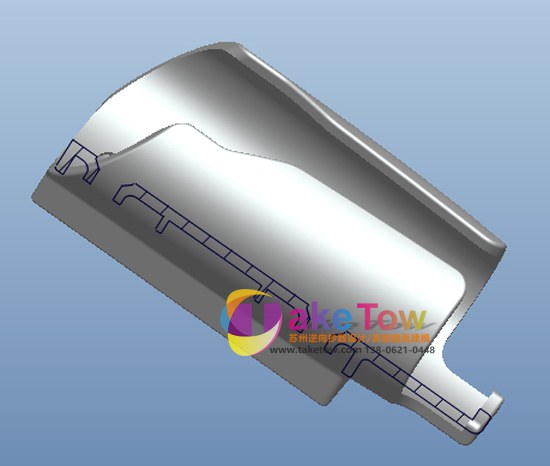

镜头连接部位是本项目最较真的地方。插拔寿命靠两件事保证：连接面用耐磨材料对磨副， 配合公差按"磨损后仍可定位"反推；定位面做了冗余——就算配合面磨损了一点，镜头还能 靠第二定位面归位。

线缆走位也在数模阶段定死：内部线槽圆角全部放大，装配时不刮线皮，这是小家电可以 将就、医疗设备不能将就的地方。

最后交了什么

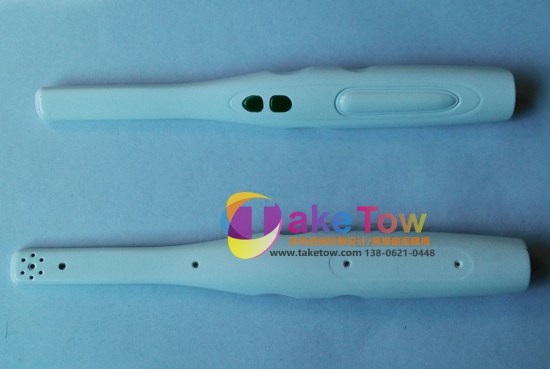

三段组件数模、零件图、握持区人机尺寸校核记录、消毒兼容性材料建议清单。数模直接用于 手板打印验证握持手感，再转开模。

同类的活还能怎么接

检耳镜、皮肤镜、采血笔这类细长手持器械，结构与这台同路数。苏州、常熟一带做医疗器械 的工厂如有结构设计需求，页尾电话联系。
