电磁慢炖锅结构设计｜加热组件定位与手柄强度方

慢炖锅没有高压要求，但长期恒温加热对结构是另一场考试：受热变形、手柄断裂、 底盖走位，都是炖上六个小时之后才暴露的问题。

这个项目难在哪

慢炖锅一开就是几个小时，整机温度比使用即热的电器高得多。结构上的连锁反应：外壳受热 变形会把合壳缝拉开、手柄根部反复热胀冷缩会裂、底盖固定点受热蠕动会松。这些毛病出厂 检不出来，用户炖上一个月就开始投诉。

怎么拆件

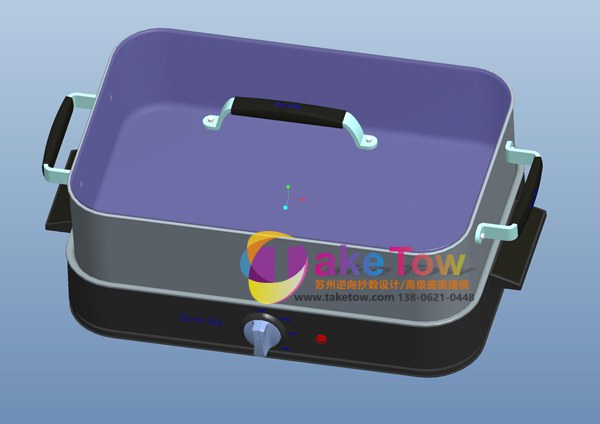

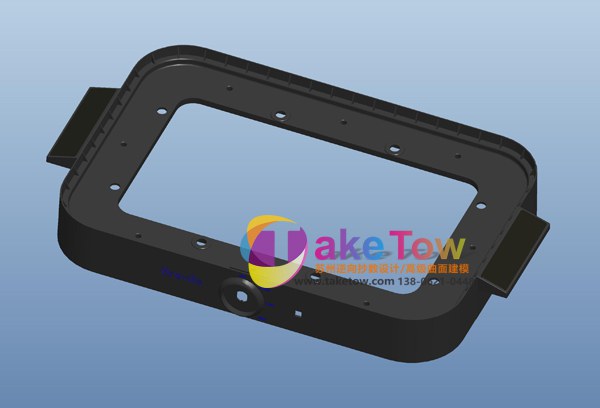

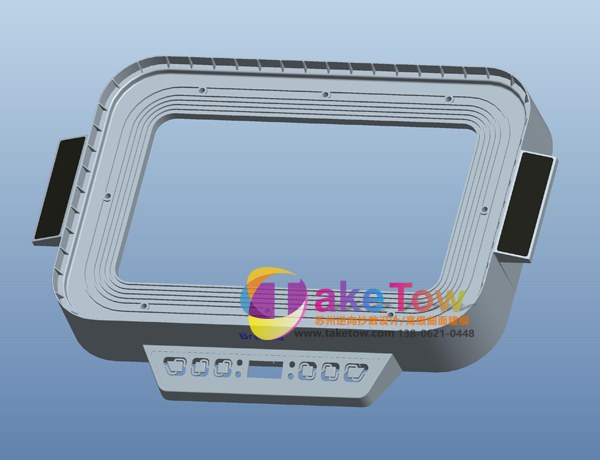

按装配拆：外壳主体（上壳）、底盖、左右手柄、内锅定位件。数模里上壳与底盖的配合、 手柄与上壳的连接是重点部位。

拆件时把受热件和结构件分开：直接接触热源的内锅定位件单独用耐温材料出图，外壳本体 按常规材料，成本和可靠性两头兼顾。

关键结构怎么处理

合壳缝受热拉开的问题，靠"让"不靠"堵"：上下壳配合面留了热膨胀间隙，配合深度 加大——就算受热后尺寸变了，配合面还有足够的啮合量，缝不露出来。

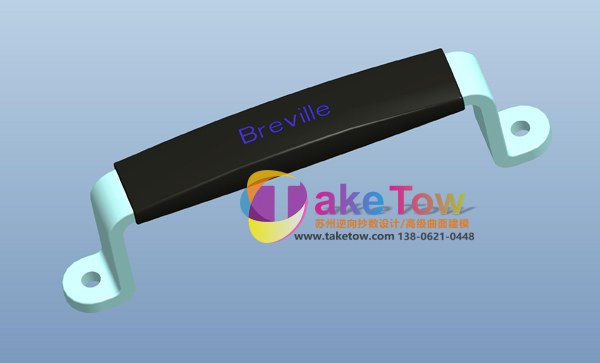

手柄根部是慢炖锅的头号断裂位。设计上做了三件事：根部圆角加大消应力集中；手柄内部 沿受力方向布主加强筋，筋从根部一直连到壳体螺钉柱；手柄与上壳的连接用金属嵌件螺母 替代塑料自攻——塑料孔反复热循环会蠕松，嵌件不会。

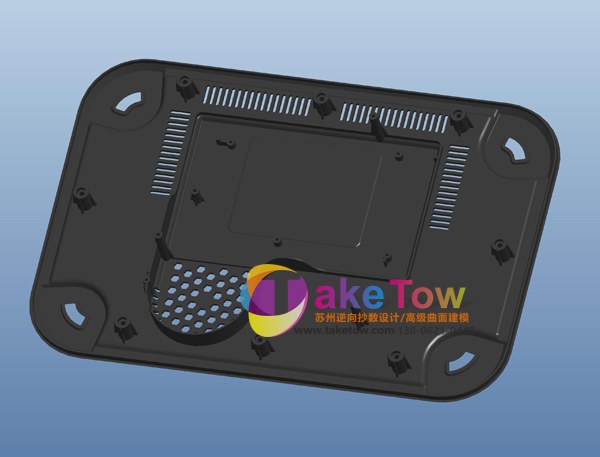

底盖固定改用挂钩加单螺钉的组合：挂钩承担主要载荷，螺钉只负责锁死，底盖不因螺钉 松动而脱落。

最后交了什么

五件数模、零件图、手柄加强筋布局图、嵌件螺母规格、热膨胀间隙计算记录。客户量产 后的返修率印证了这版结构的判断。

同类的活还能怎么接

电炖盅、养生壶底座、恒温加热类小家电，长期受热的结构账都这么算。苏州、无锡小家电 工厂有结构需求，页尾电话联系。
