星球战略投影装置模型制作

带光学效果的装置模型，投影清晰度和机构精度都要保证，缺一个效果就出不来。

这件做了什么

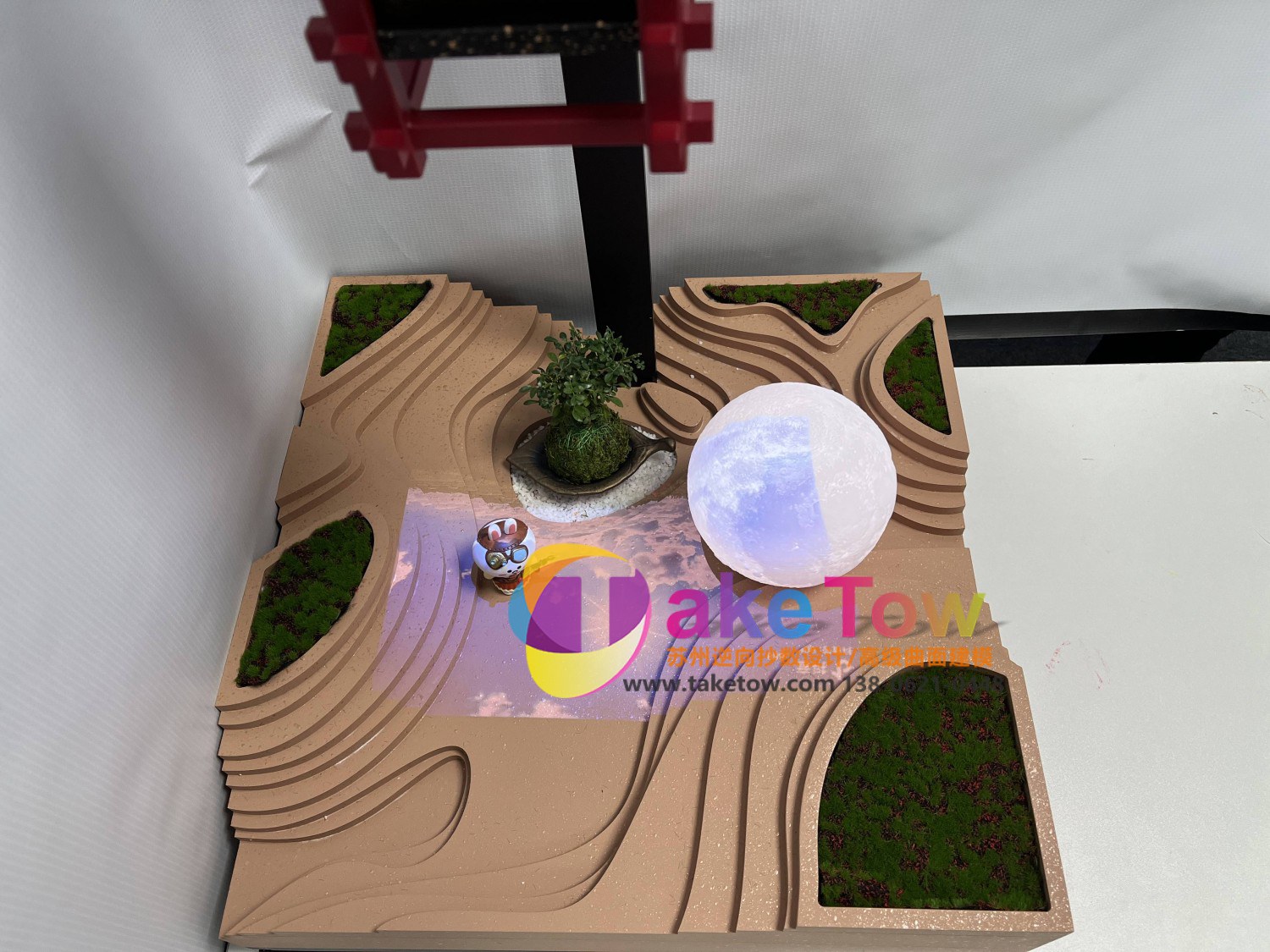

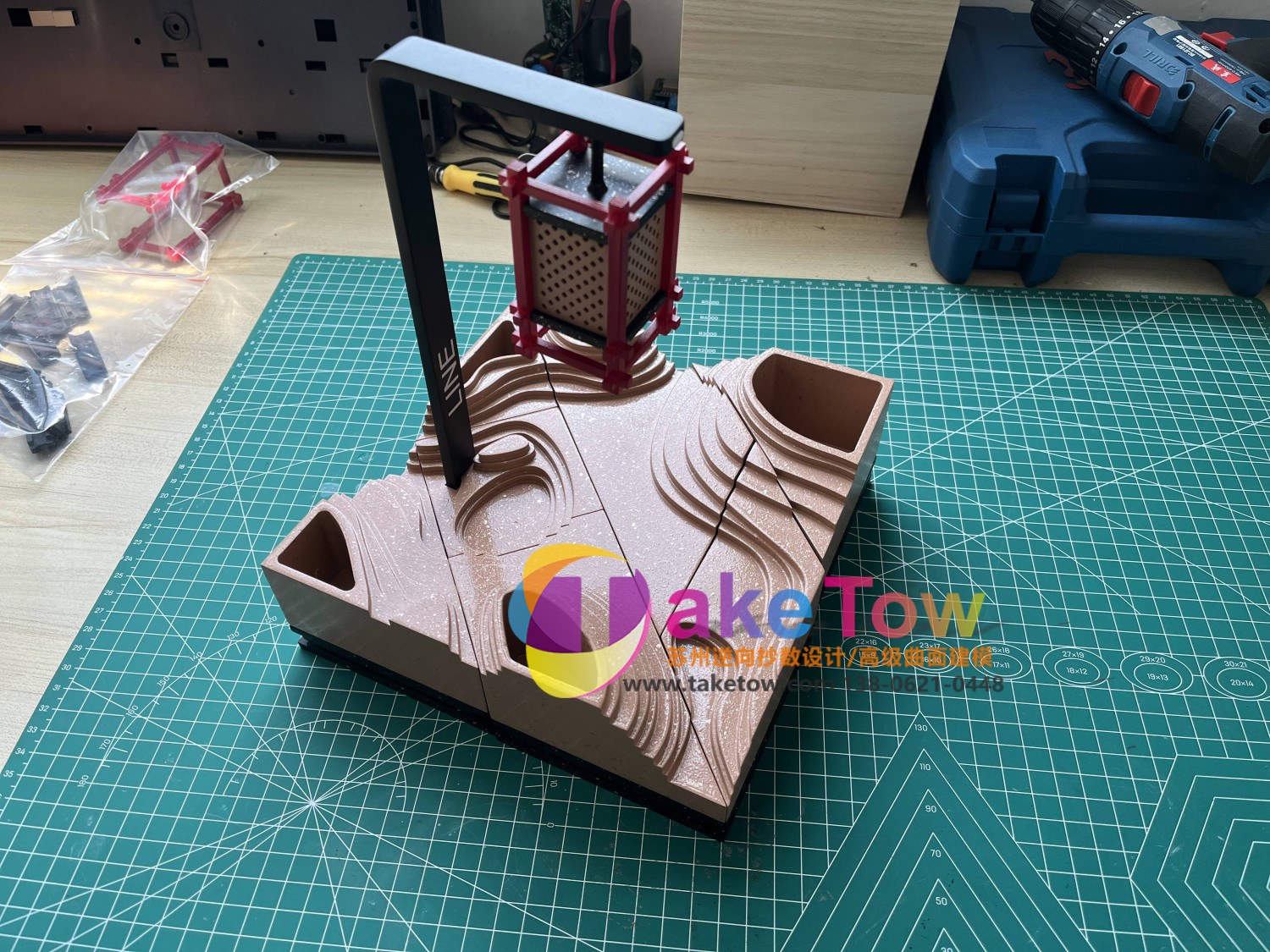

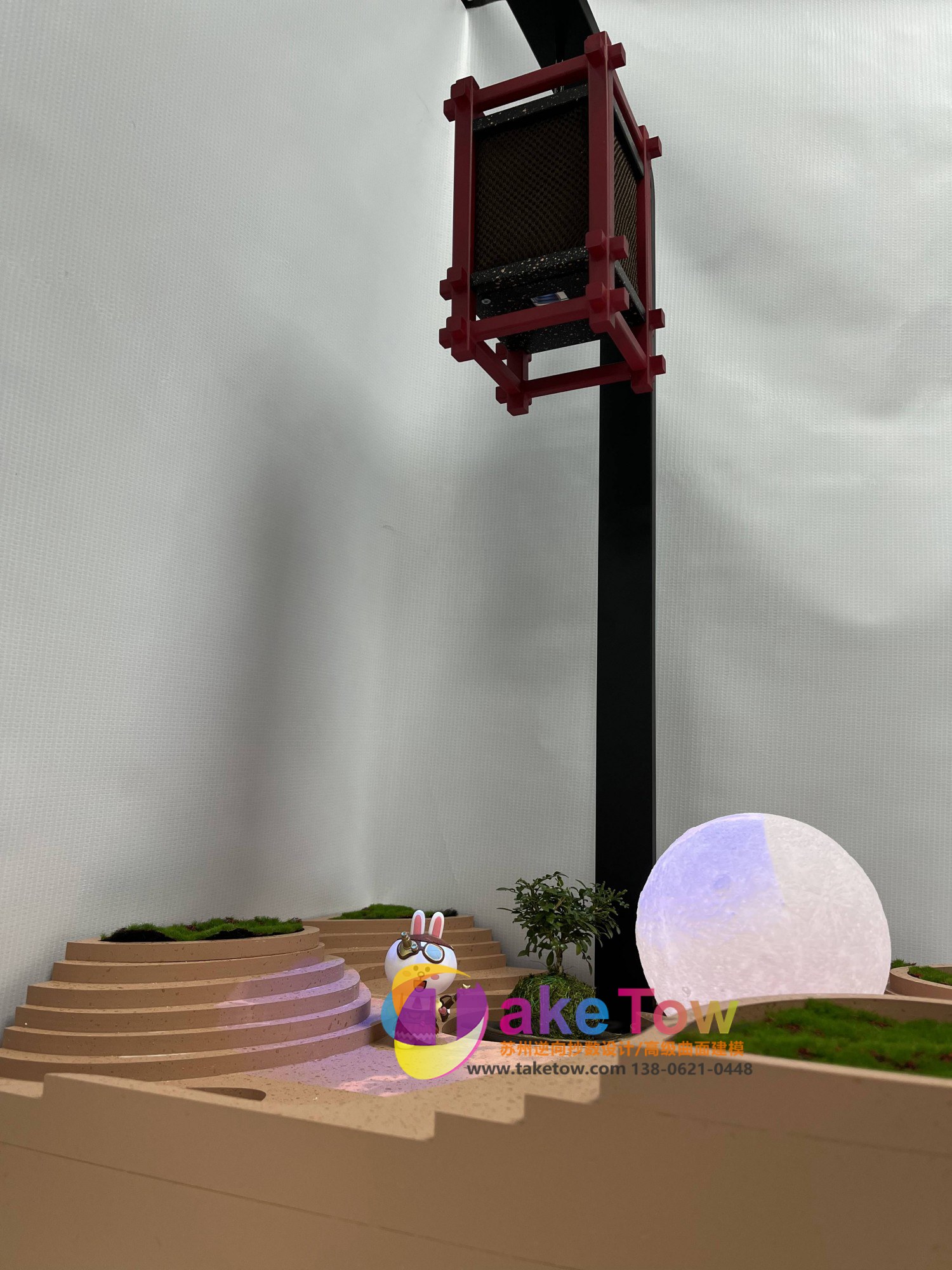

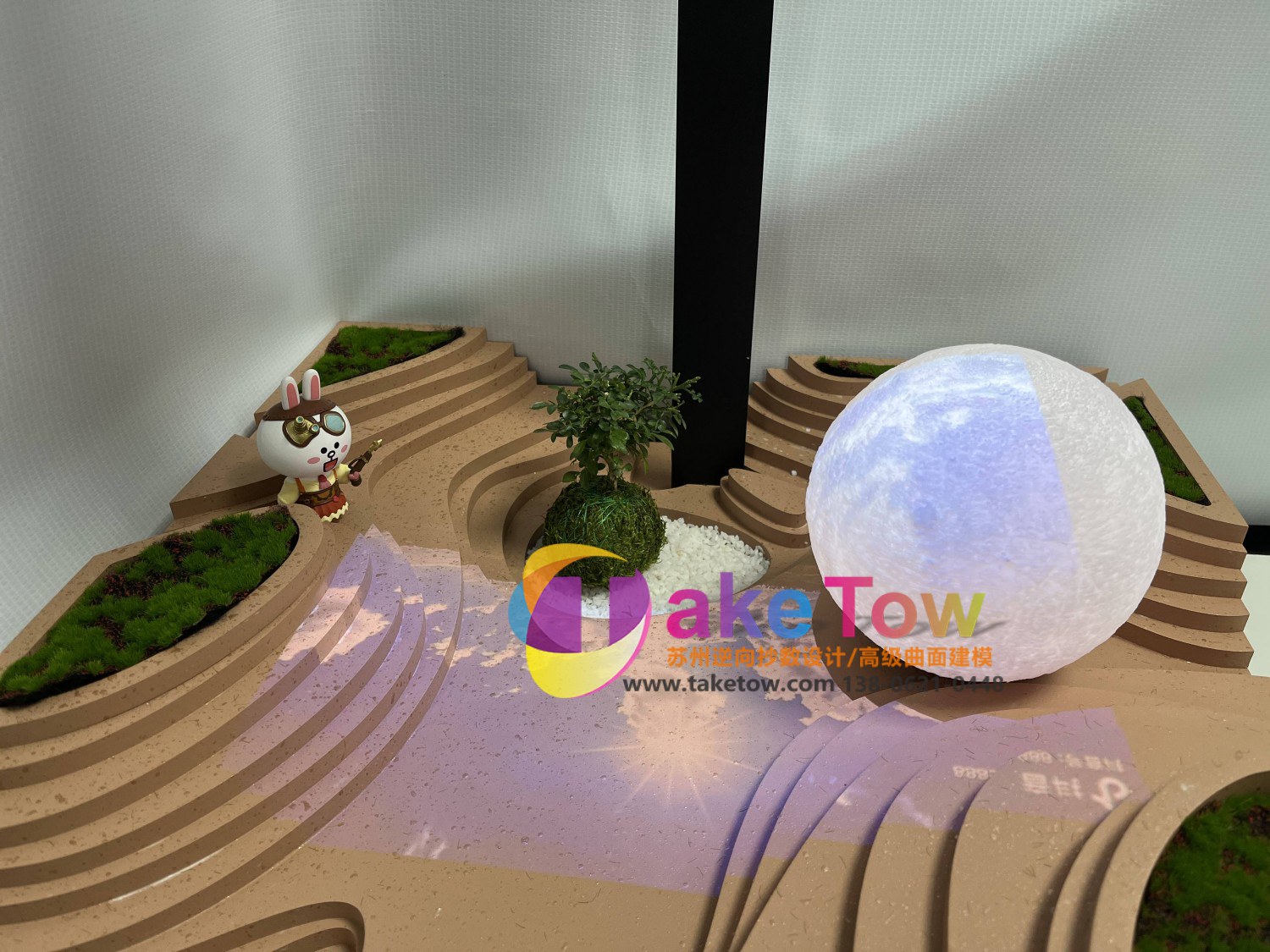

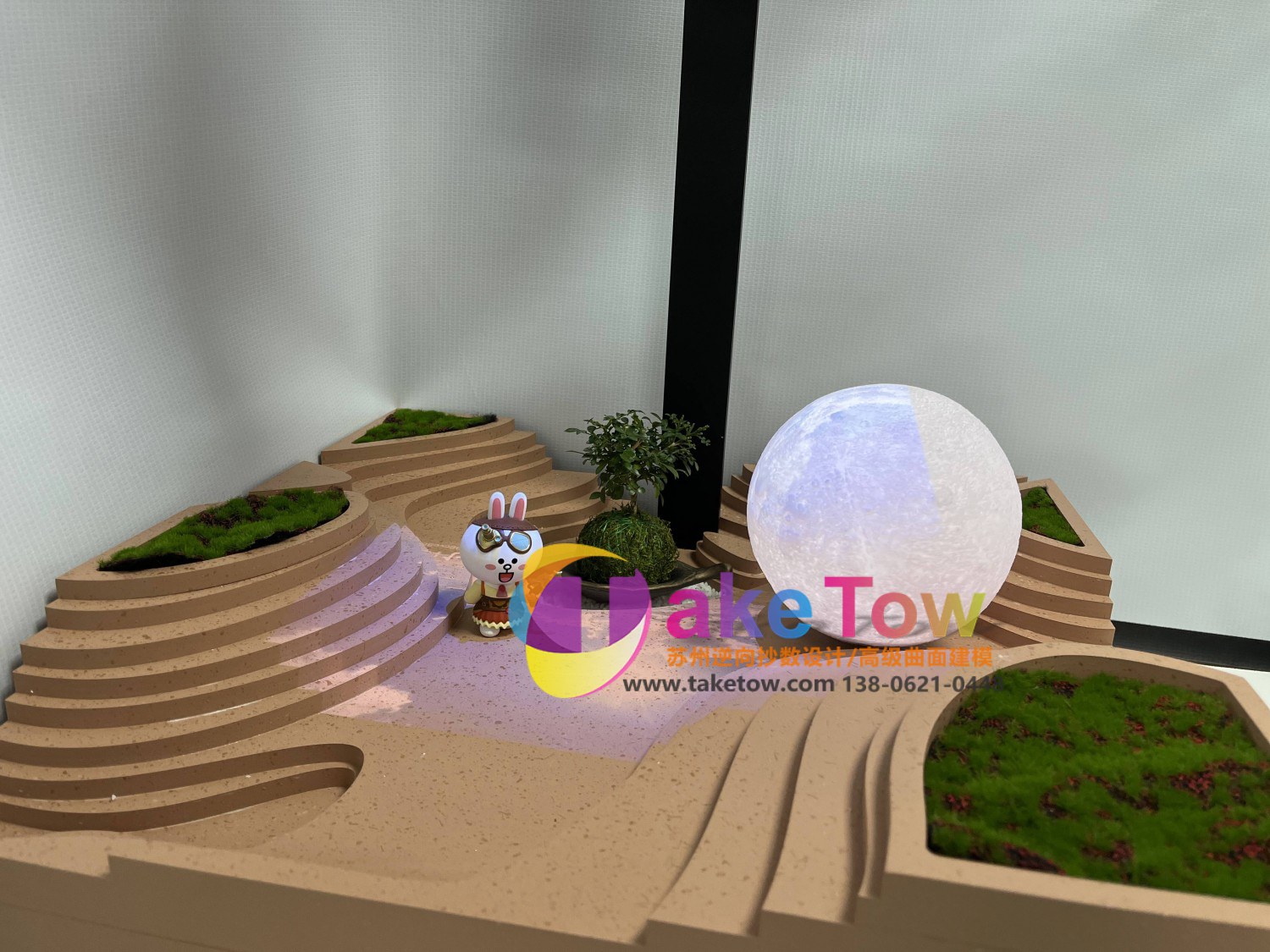

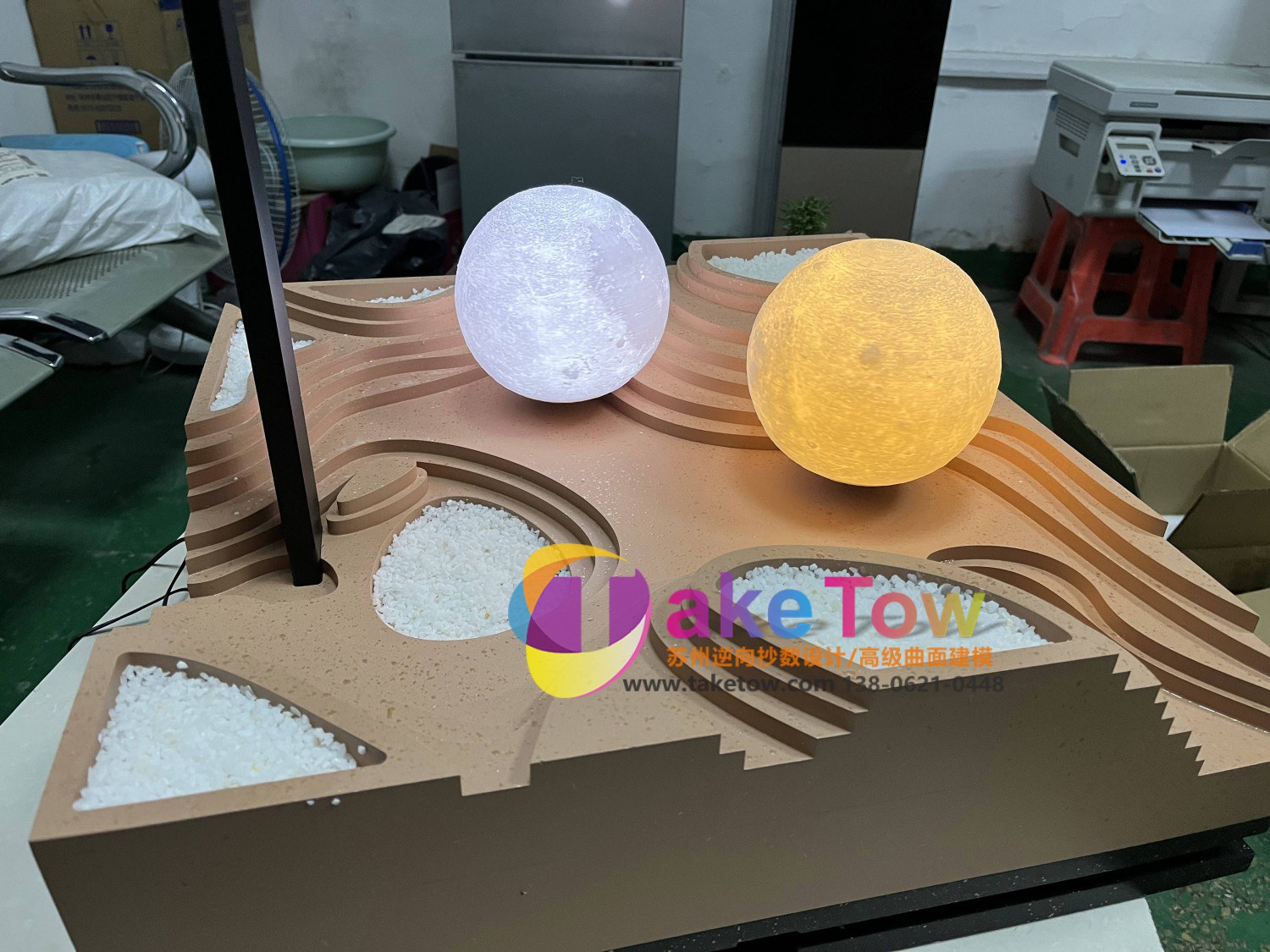

星球投影装置模型：星球球体、投影机构、底座、光源系统。要能把图案或者影像投到球面上（或者从球面投出），展示"战略解析"的视觉效果。

工艺怎么选的

球体用打印（球面打印后打磨）或者成品球（精度更好），投影机构用机加工件（保证光路精度），底座 CNC 或者钣金，光源用 LED 加透镜/投影模组。

难点在哪

投影清晰度。这是这类装置的关键指标。影响清晰度的因素：球面精度（打印的球可能不够圆，要先打磨修正）、光源与透镜的相对位置（偏一点投影就模糊）、环境光（演示环境要够暗）。我们的处理：球面做圆度修正（打磨+检测），光路做可调结构（装调到位后锁定），演示时配暗环境。另外装置的稳定性也要保证——球面转动时不能晃。

我们多做了什么

光路做成可调结构，现场调试到清晰后锁定；球面做了圆度修正。

给做毕业设计的同学几点建议

**一、早定工艺**。模型的工艺选择要跟设计同步考虑。设计定型了才发现工艺做不了 （比如壁厚太薄打印会翘、深腔 CNC 刀伸不进），改设计来不及。建模阶段就来问， 我们能提前指出加工难点。

**二、分清主次**。模型不可能把所有细节都做出来，要挑重点。评审时别人看的是 你的核心创意点，把创意相关的部分做精，次要部分简化，性价比最高。

**三、留够时间**。模型制作（尤其含表面处理的）比想象中耗时。打磨喷漆要等干燥， 改一版要重新来。答辩前一个月就要启动，别压到最后一周。

**四、说清用途**。是要静态展示、还是要能动能亮？是要拍照、还是要经手摸？ 用途不同，材料和工艺不同，价格也不同。

**五、准备数据**。有三维数模最好（STEP/IGES/STL 都行），有效果图和配色方案更好。 只有平面图的也能做，但要先建模，多一道工序和时间。
