医疗器械控制器结构设计｜面板按键与内部板卡的

医疗设备上的操作控制器，按键多、线多、散热要求高，壳子还不能大。本项目为几何 与结构设计服务记录，不涉及医疗器械注册与临床应用。

这个项目难在哪

医疗器械控制器跟普通设备的操作面板不是一回事。面板按键要给戴手套的手用——行程更长、 反馈更明确；内部板卡要便于检修——设备生命周期里要开壳保养；散热不能靠开孔吹风—— 粉尘和液体溅落都要防。三件事叠一起，壳体内部每一毫米都要有用途。

怎么拆件

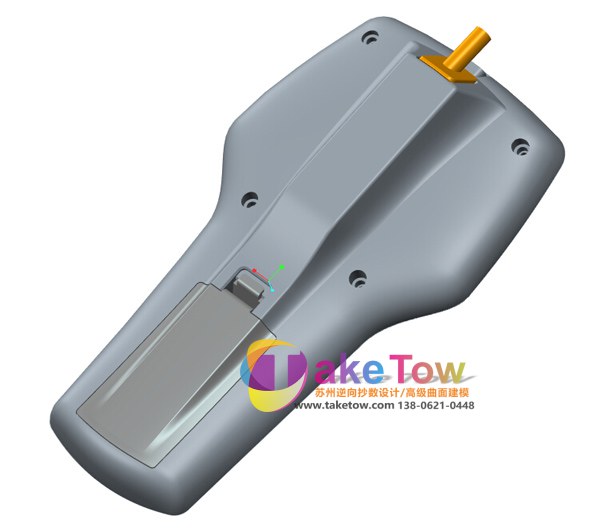

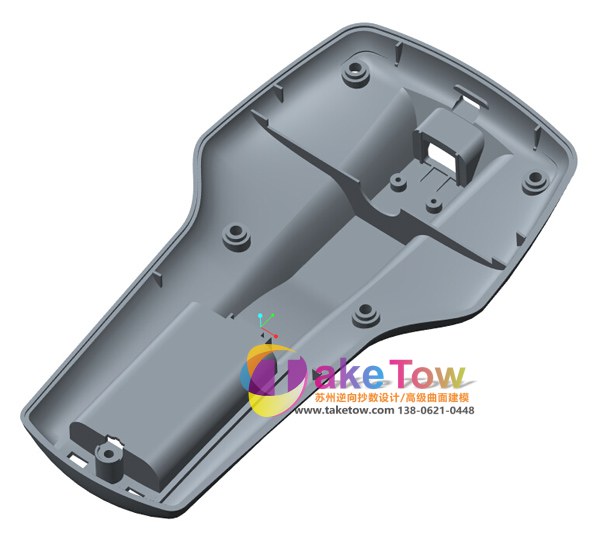

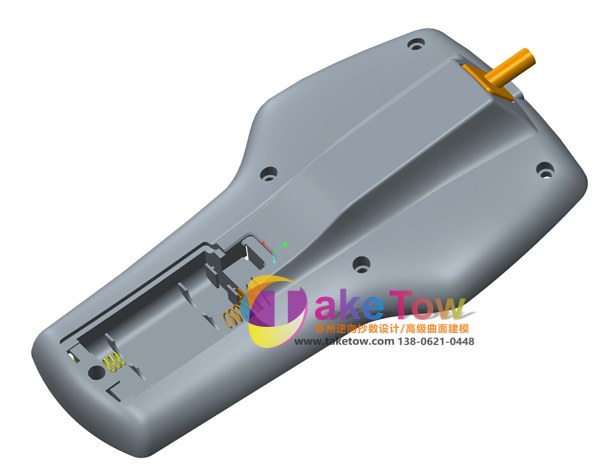

结构分前面板组件、底壳组件、内部支架三块。前面板集成按键和显示窗；底壳承担整体刚度 和壁挂固定；内部支架独立成件，负责板卡定位——检修时拆下前面板，支架连着板卡整体 抽出，不用断线。

按键分区布置：常用键在下方拇指区，不常用键上移，急停类按键单独隔开并加大尺寸。显示 窗与按键之间的距离按"操作时不挡视线"校核。

关键结构怎么处理

板卡固定做了双层：螺钉柱承担主固定，尼龙支撑垫吸收振动。板上每个连接器旁边都留了 按压支撑点，插拔线缆时板子不受弯矩——这个细节不做好，设备用一年必出接触不良。

散热走传导路线：发热元件贴导热垫压到底壳金属区，热量通过壳体散出去，壳体表面不开 散热孔，防溅等级不打折。

按键结构用硅胶键加硬键帽：硅胶提供回弹和防水，键帽提供行程手感，两层之间的对位靠 面板背面的定位筋。键程按戴手套操作校核，比民用产品放宽。

最后交了什么

三块组件数模、零件图、板卡检修流程说明（拆装顺序图）、导热布局建议。开模前面板按键 区单独打了手板做手感验证。

同类的活还能怎么接

检验设备控制面板、理疗仪操作器、仪器主机控制器，路数相同。苏州及周边医疗设备厂有 结构外包需求，页尾电话直接谈。
