智能座舱外壳模型制作｜大尺寸内饰件的手板怎么

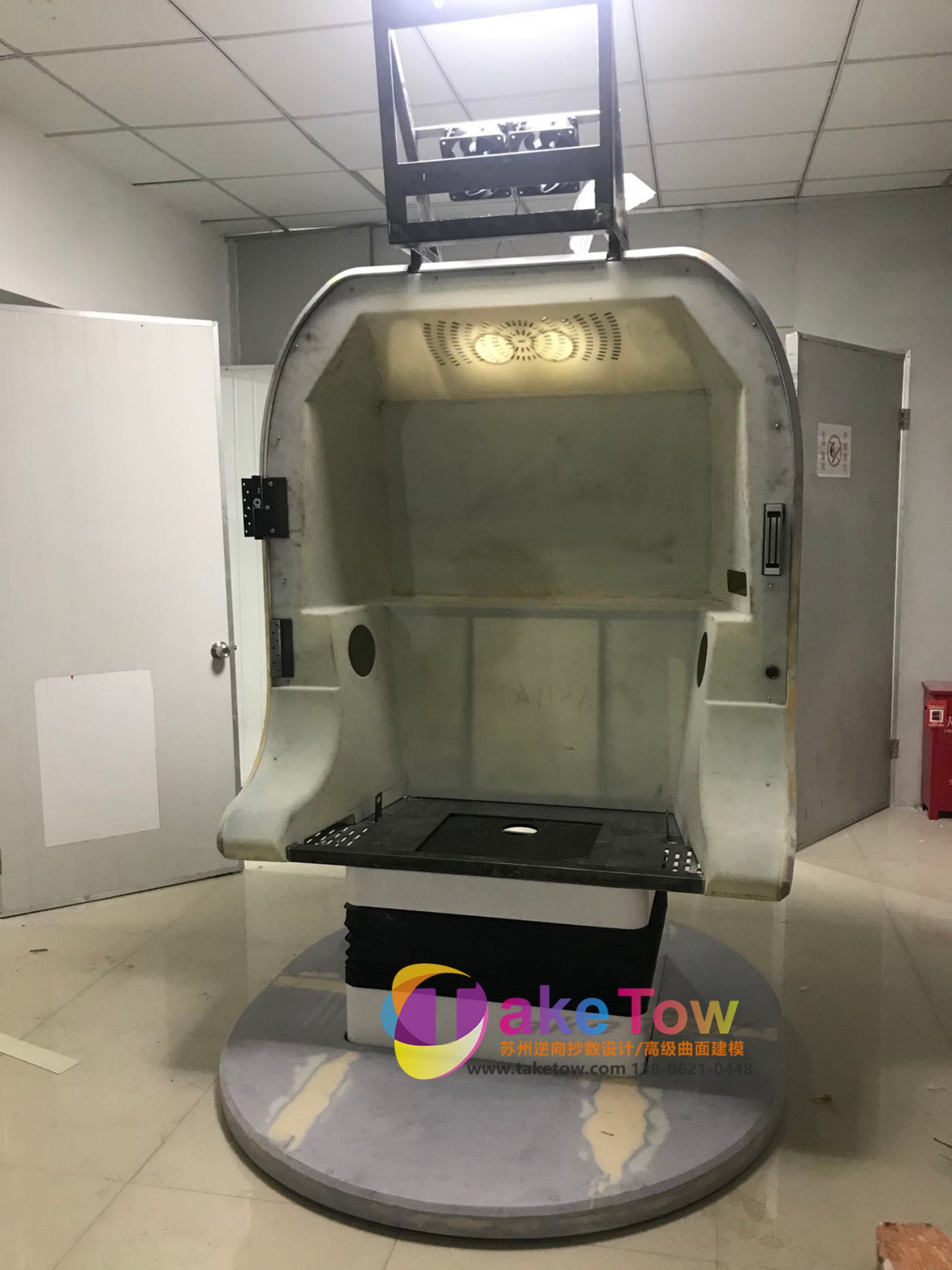

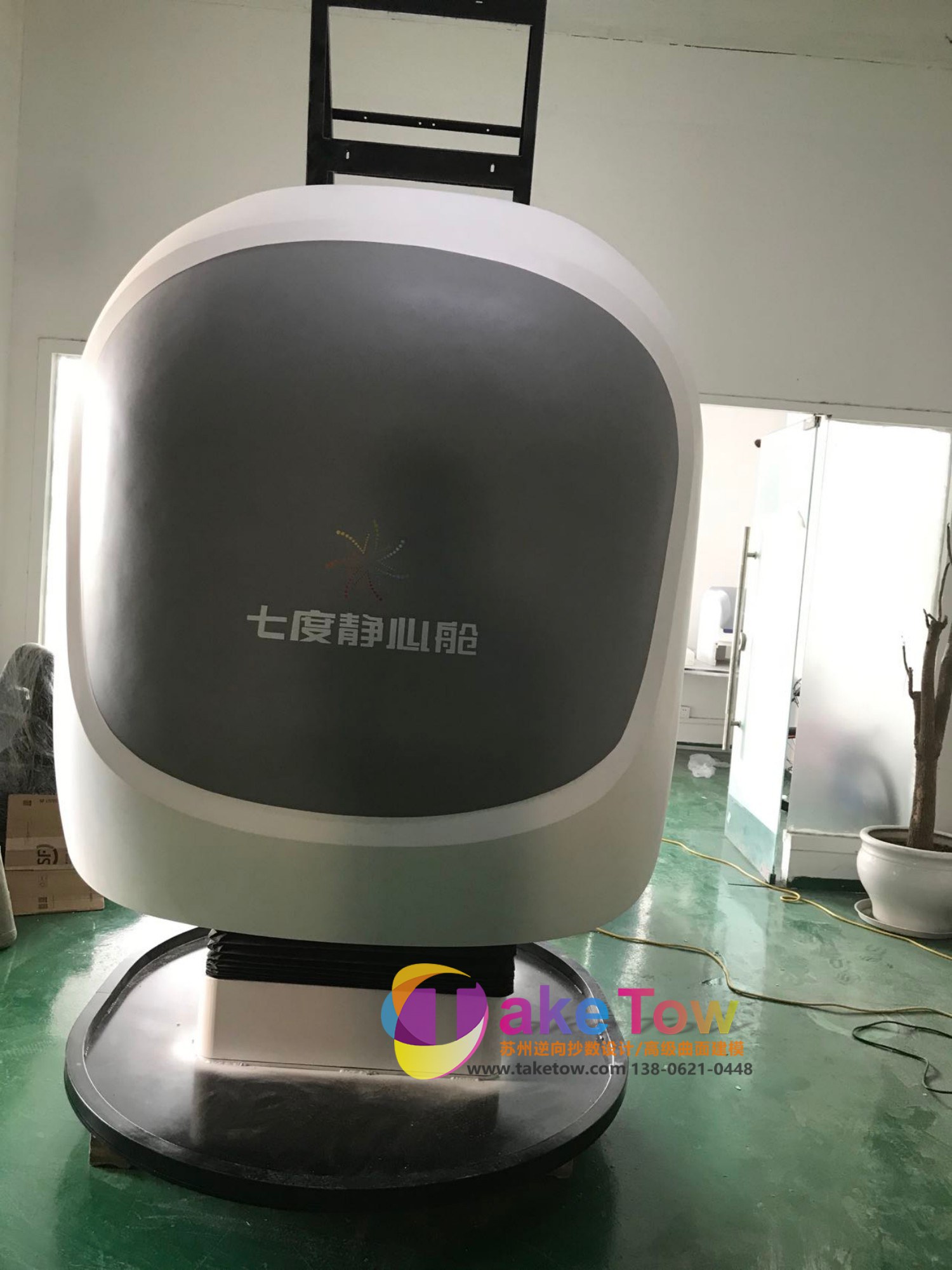

汽车智能座舱（中控台、仪表台、副驾面板）这类大尺寸内饰件手板，难点在拼接、 曲面和质感。这一组是座舱外壳模型的加工实例。

座舱类手板的特殊之处

**尺寸大**。中控台、仪表台的跨度经常超过 1 米，远超常规 3D 打印和小型 CNC 的行程。必须分件加工后拼接。

**曲面复杂**。座舱造型有大量曲面（环抱式中控、悬浮屏支架、贯穿式出风口）， 曲面质量要求高，因为是乘员天天看天天摸的地方。

**质感要求高**。内饰件的表面质感（软触感、皮纹、木纹、金属饰条、钢琴烤漆） 是体验的一部分，手板要还原这些质感，评审才有意义。

**功能集成**。座舱里有屏幕、出风口、按键、旋钮、氛围灯、储物盒，手板要能 装这些功能件，有的还要做通电演示。

分件与拼接

**怎么分件**。按三个原则：一是分在曲率平缓处（接缝好处理）；二是避开关键 外观面（接缝别落在视线焦点）；三是按加工行程分（每块能放进设备）。

**拼接结构**。分件之间做定位（销钉、榫槽），保证拼接后位置准确。粘合用 合适的胶（ABS 用丙酮类或者 AB 胶，不同材料选不同胶）。

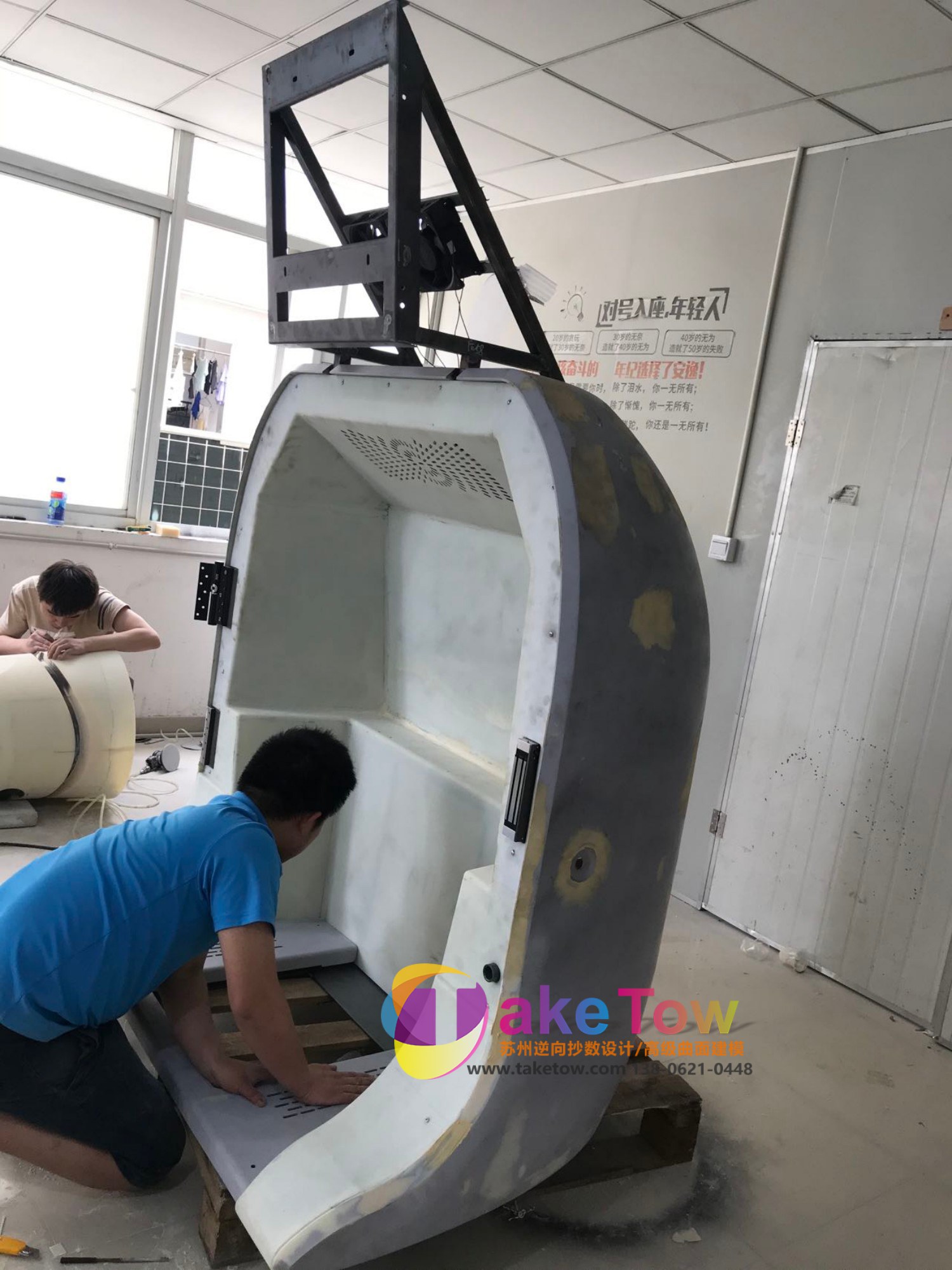

**接缝处理**。粘完打磨接缝，补土填缝，再打磨到看不出接缝。曲面位置的接缝 要接顺——用长条的砂纸板顺着曲面磨，不能局部磨出凹陷。

**整体加固**。大件拼接后强度可能不够（尤其悬臂结构），内部加支撑骨架 （金属管、铝型材）增加刚性，防止搬运和装配时变形。

加工工艺

**主体**：代木（一种专门用于手板的可加工板材）或者 ABS 板 CNC 加工。代木 加工性好、表面细腻、不易变形，做大件手板常用。

**曲面加工**：球刀精加工，步距控制好。大曲面加工时间长，要合理安排粗加工 和精加工的刀具路径。

**透明件（屏幕盖板）**：亚克力 CNC 后抛光，或者贴透明膜模拟屏幕效果。

**饰条**：金属饰条用铝件加工后阳极氧化或者抛光；钢琴烤漆效果的饰板用 亚克力或者 ABS 喷亮光漆。

质感还原

这是座舱手板最见功力的部分：

**软触感（软触漆）**：喷专用软触漆，摸上去有类肤质感。这是内饰件常见效果。

**皮纹**：喷皮纹漆，或者贴皮纹膜。大面积皮纹喷漆更真实。

**木纹/碳纤维**：水转印或者贴膜。真木皮贴覆也能做，成本更高。

**金属拉丝**：拉丝漆或者贴拉丝膜。

**氛围灯**：嵌入 LED 灯带，做导光结构（透明件导光或者侧发光），可以演示 点亮效果。

**按键旋钮**：做能按动的按键（装微动开关）和能旋转的旋钮（装编码器）， 手感可以调（配重、阻尼）。

验证与交付

交付座舱模型（可整体交付，也可按部件分交）+ 表面样板（每种质感做一小块 样板供确认）+ 装配说明。

如果客户要拿去人机评审（让人坐进去体验），提前说，我们按评审要求加固 结构、处理可接触面的边缘（别有毛刺划手）。
