电蒸笼内部机构设计：逐层差异开径均分蒸汽、导流槽秩序化回收冷凝水、硅胶密封环自动定位，交付机构数模与计算表。苏州三维逆向抄数REA。
实景拍摄，未经修图处理【待核对：图片版权与业主授权】

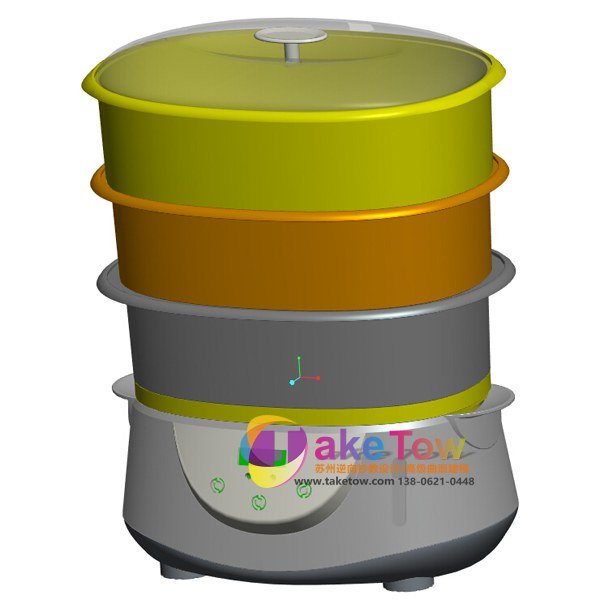

电蒸笼的外观平平无奇，真正的功夫在看不见的内部机构：蒸汽怎么均匀分到每一层、 冷凝水怎么有秩序地回来、叠层怎么密封不串汽。这是苏州三维逆向抄数 REA 做过的项目。
电蒸笼的差评几乎都出在"蒸不匀"上：底层蒸透了、顶层还是凉的；或者蒸汽乱窜，掀盖 一股汽扑脸。内部机构要解决的是蒸汽的秩序——从锅炉出来怎么走、每一层分多少、多余 的从哪出去，一条路线错，全盘皆输。

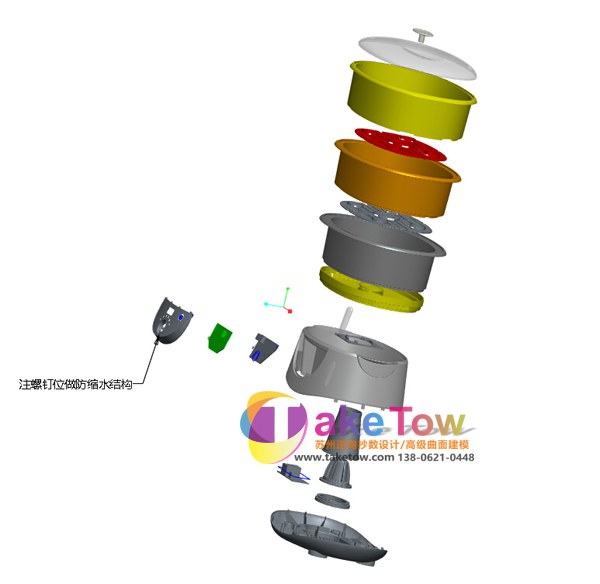

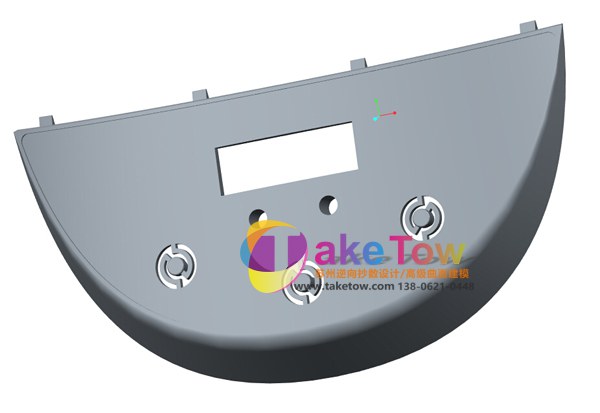

按机构拆：蒸汽分配座（核心件）、接水盘组件、叠层密封环、层间定位件、顶盖排气件。 面板件独立成型，与分配座的卡接关系在数模里全部约束。
蒸汽分配座是全机的中枢：底部接锅炉蒸汽，顶部和侧壁按层开分配孔，孔位和孔径逐层 计算——下层孔径收小、上层放大，抵消蒸汽沿途的压力衰减，保证每层进汽量一致。
蒸汽均匀性靠"计算+导流"双管齐下：分配孔按层差异开径之外，孔口全部带导流斜面， 蒸汽出孔方向朝层内四周，不直吹食物位。
冷凝水回收做了秩序化路径：顶盖内侧的冷凝水沿导流槽流到层间密封环的集水段，再汇入 接水盘——不在食物上方滴落，这是电蒸笼口碑的分水岭细节。

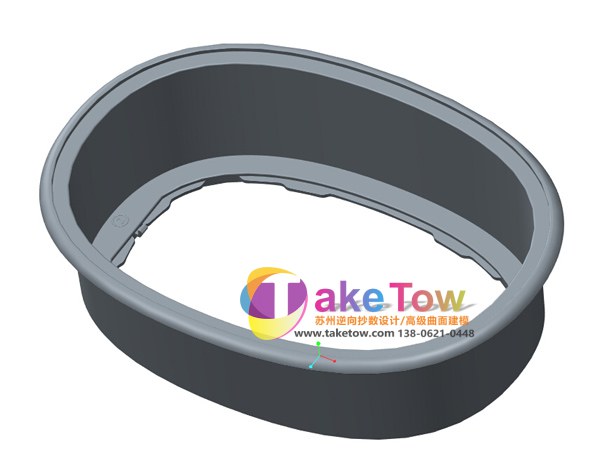

叠层密封环用食品级硅胶，截面按压缩率反推；层间定位件保证每层放上去自动对准，蒸汽 通路一次接通，用户不用拧不用转。
排气在顶盖做了降压腔：蒸汽先在腔内降速降压再排出，掀盖不扑脸。
五件机构数模、零件图、蒸汽分配孔位计算表、冷凝水导流路径图、密封环规格图。客户按此 开模，蒸匀指标实测达标。
电蒸箱、蒸蛋器、叠层蒸锅，蒸汽分配与冷凝水管理这套逻辑通用。苏州、常熟做厨房电器的 工厂有结构需求，页尾电话联系。
| 核心机构 | 蒸汽分配座逐层差异开径+导流斜面，抵消压力衰减 |
|---|---|
| 冷凝水管理 | 顶盖导流槽→密封环集水段→接水盘，不滴食物 |
| 密封设计 | 食品级硅胶密封环按压缩率反推；层间自动定位 |
| 排气设计 | 顶盖降压腔降速降压，掀盖不扑脸 |
| 交付格式 | 机构数模、零件图、孔位计算表、导流路径图、规格图 |
| 设计软件 | CREO 参数化结构、UG 装配分析 |
| 案例分类 | 产品结构设计案例 |
|---|
以上信息由苏州特可特沃工业设计有限公司项目组现场实测整理，【待核对：真实项目数据以合同与验收单为准】
