光固化 3D 打印设备｜成型精度能做到多少

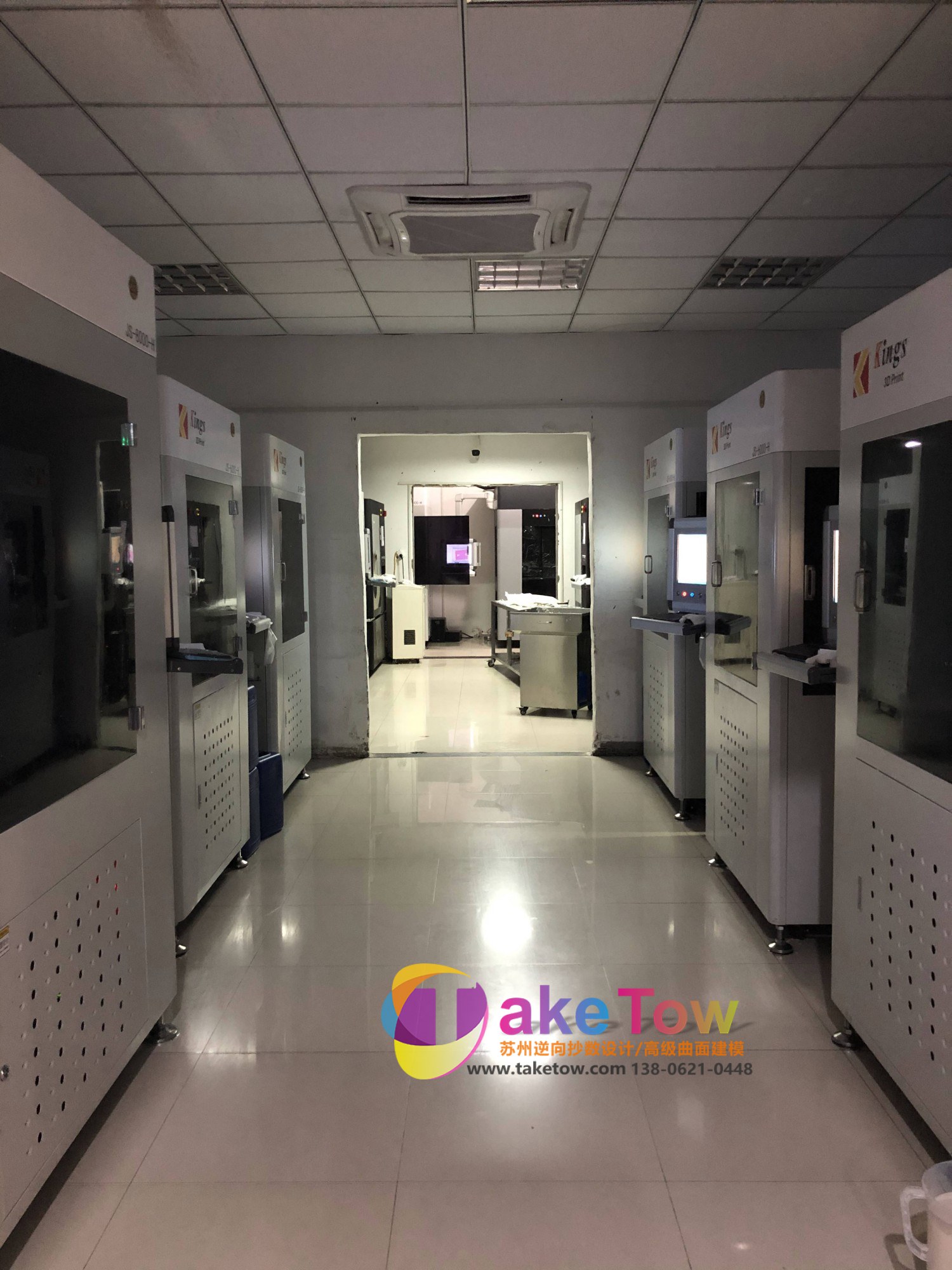

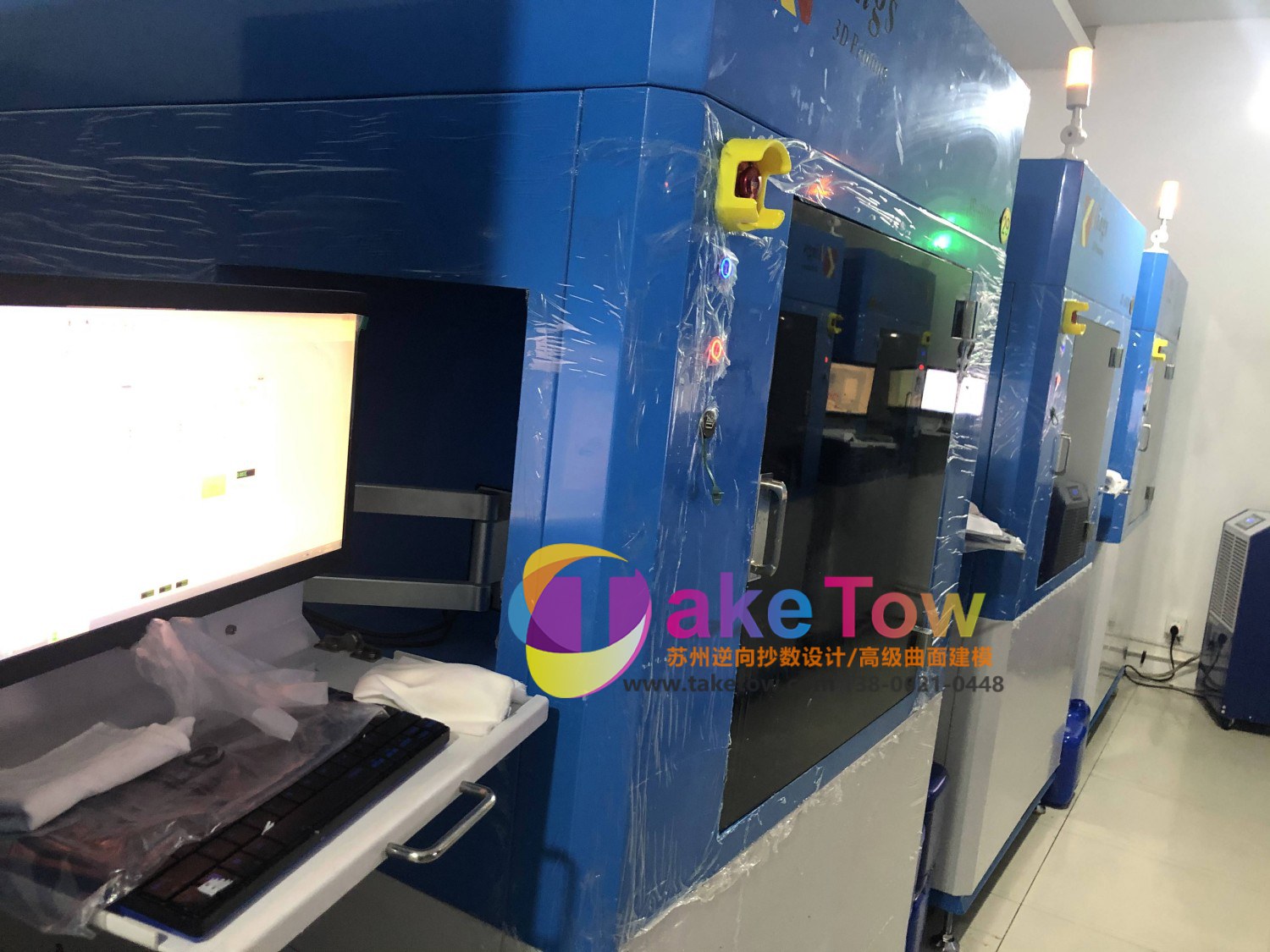

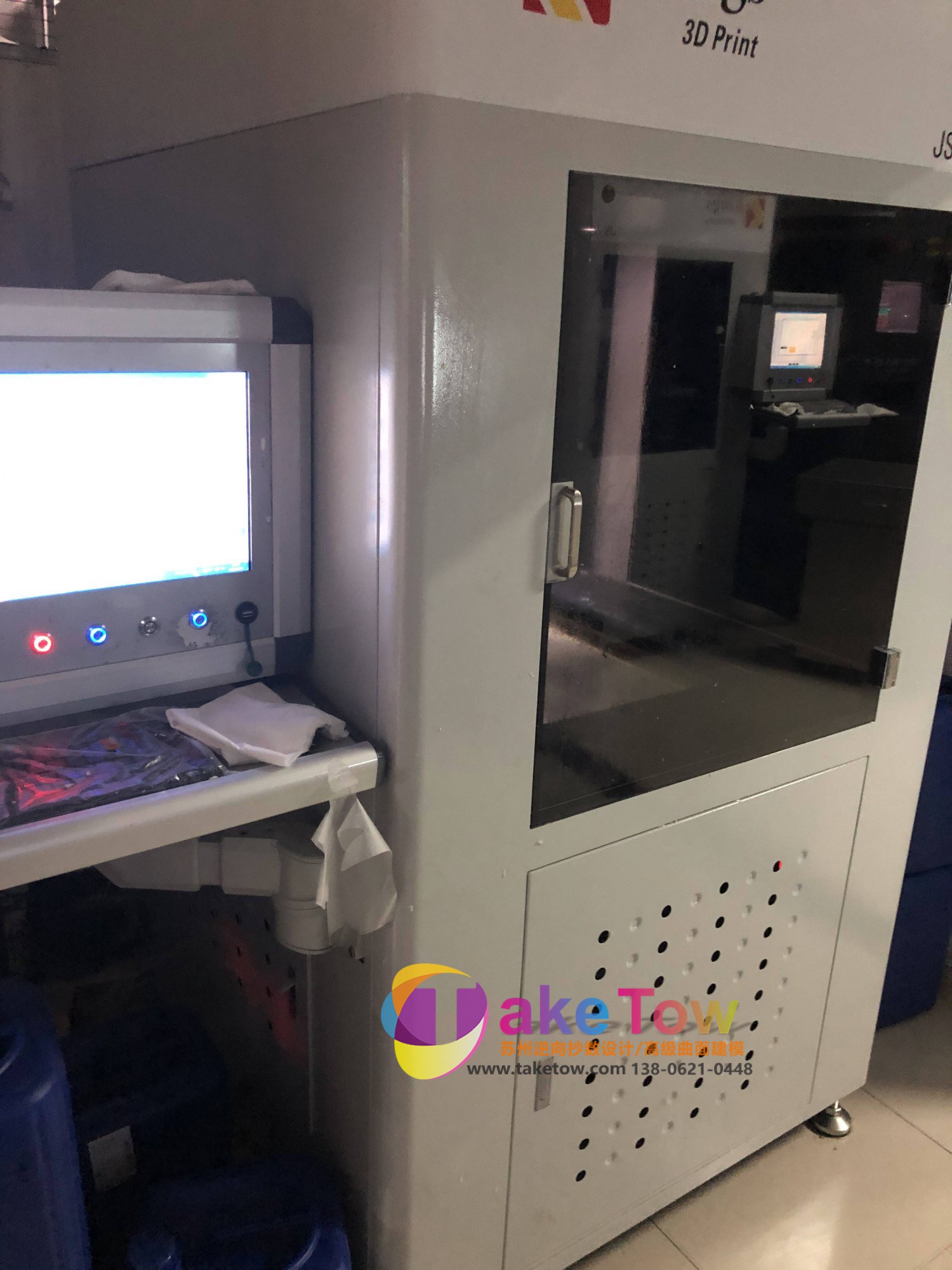

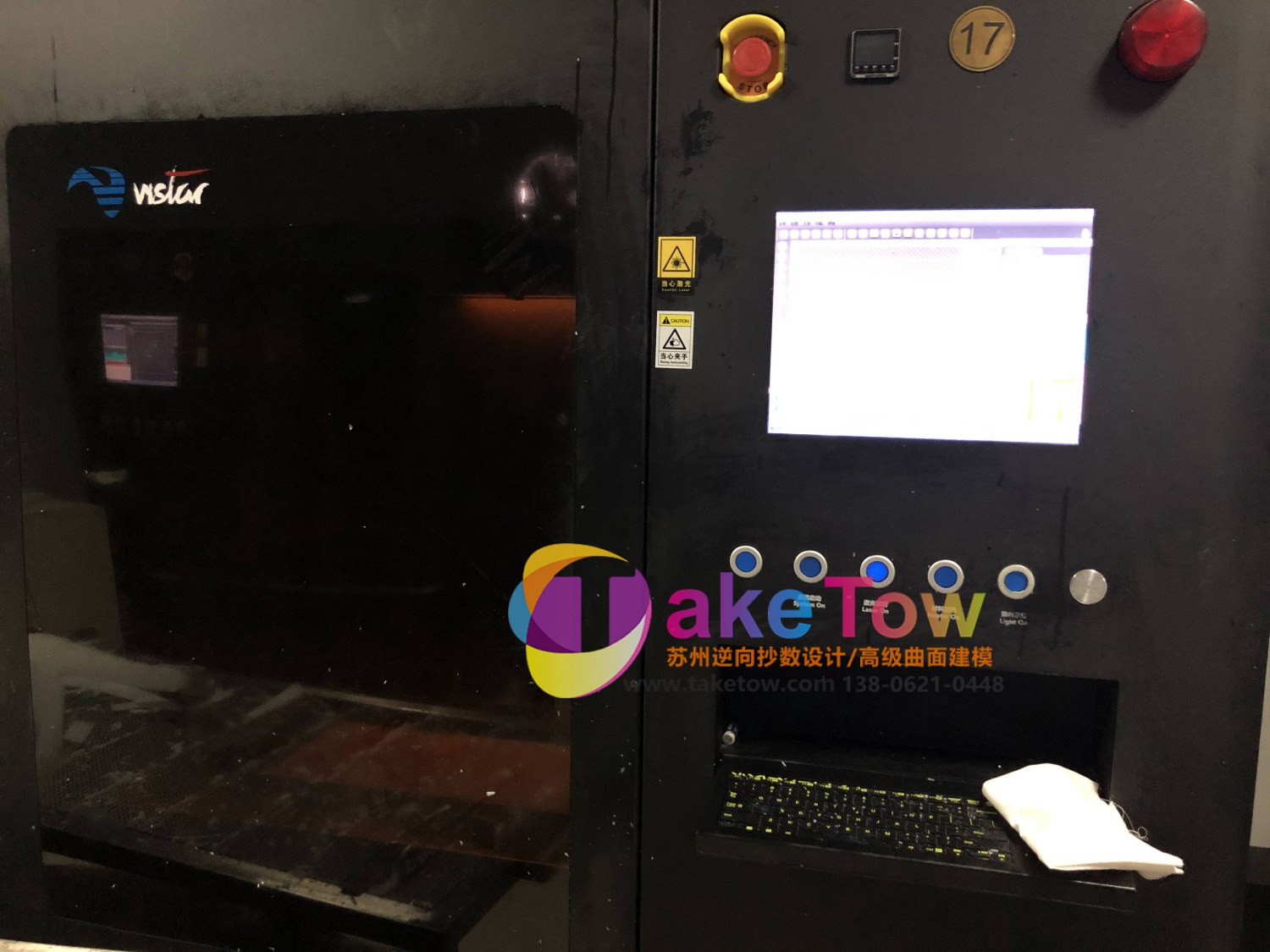

这一组是我们工厂光固化 3D 打印设备的现场照。客户常问"你们的机器精度多少"， 但真正决定成品质量的，是设备、材料、参数、后处理四件事的配合。

光固化工艺适合做什么

光固化（SLA/DLP/LCD 一类，用紫外光逐层固化液态树脂）的特点非常鲜明：

**优点**：精度高、表面质量好、细节还原能力强。做精细的小件、有精细纹理的件、 要求表面光洁的件，光固化是最优选择。

**缺点**：材料强度一般（相比工程塑料和金属）、耐候性差（长期光照会黄变、 性能衰减）、尺寸稳定性受温度和湿度影响。

所以光固化的典型用途是：**外观样机、装配验证件、精密小件、铸造用模样 （失蜡铸造的模型）、快速迭代的设计验证件**。不适合做长期使用的功能件。

精度能到多少

设备参数上的"精度"要分清楚说的是哪个：

**层厚**：光固化一般能做到 0.025~0.1mm 层厚，层厚越小表面越光顺，但打印时间 越长。我们按件的用途选层厚——外观件用薄层，结构验证件可以厚一点省时间。

**成型精度**：通常说 ±0.1mm 量级（视件大小，小件精度更高，大件累积误差更大）。 这个数字是理想条件下的，实际还要看结构——薄壁件容易变形、大面积件容易翘曲。

**细节还原**：光固化能还原的最小特征尺寸跟光斑/像素尺寸有关，一般能做到 0.1~0.2mm 量级的细节。比 FDM（熔融沉积）精细得多。

**要提醒的**：精度的关键不在设备参数表，在于**补偿和后处理**。树脂固化有 收缩，不加补偿打出来的件普遍偏小；支撑没拆干净、固化不均，都会影响最终尺寸。 我们做过的件都是实测验证过的数，不是照抄设备说明书。

材料选择

**普通树脂**：最常用，做外观样机、验证件，表面好、易打磨。

**高韧性树脂**：强度韧性比普通树脂好，能做卡扣装配、简单受力件。

**耐高温树脂**：热变形温度高，做需要耐热的件或者失蜡铸造的模样。

**透明树脂**：做透明件、导光件、灯罩样件，打磨抛光后透明度很高。

**可铸造树脂**：专门用于失蜡铸造，燃烧后残留少，适合做首饰、小批量金属件的 铸造模样。

材料按用途选，不确定就把用途说清楚，我们给建议。

我们怎么保证质量

**打印前**：检查数模可制造性（壁厚、悬垂、最小特征尺寸），选摆放角度减少支撑， 设定层厚和补偿参数。

**打印中**：监控关键节点（首层附着、支撑生成、材料余量）。

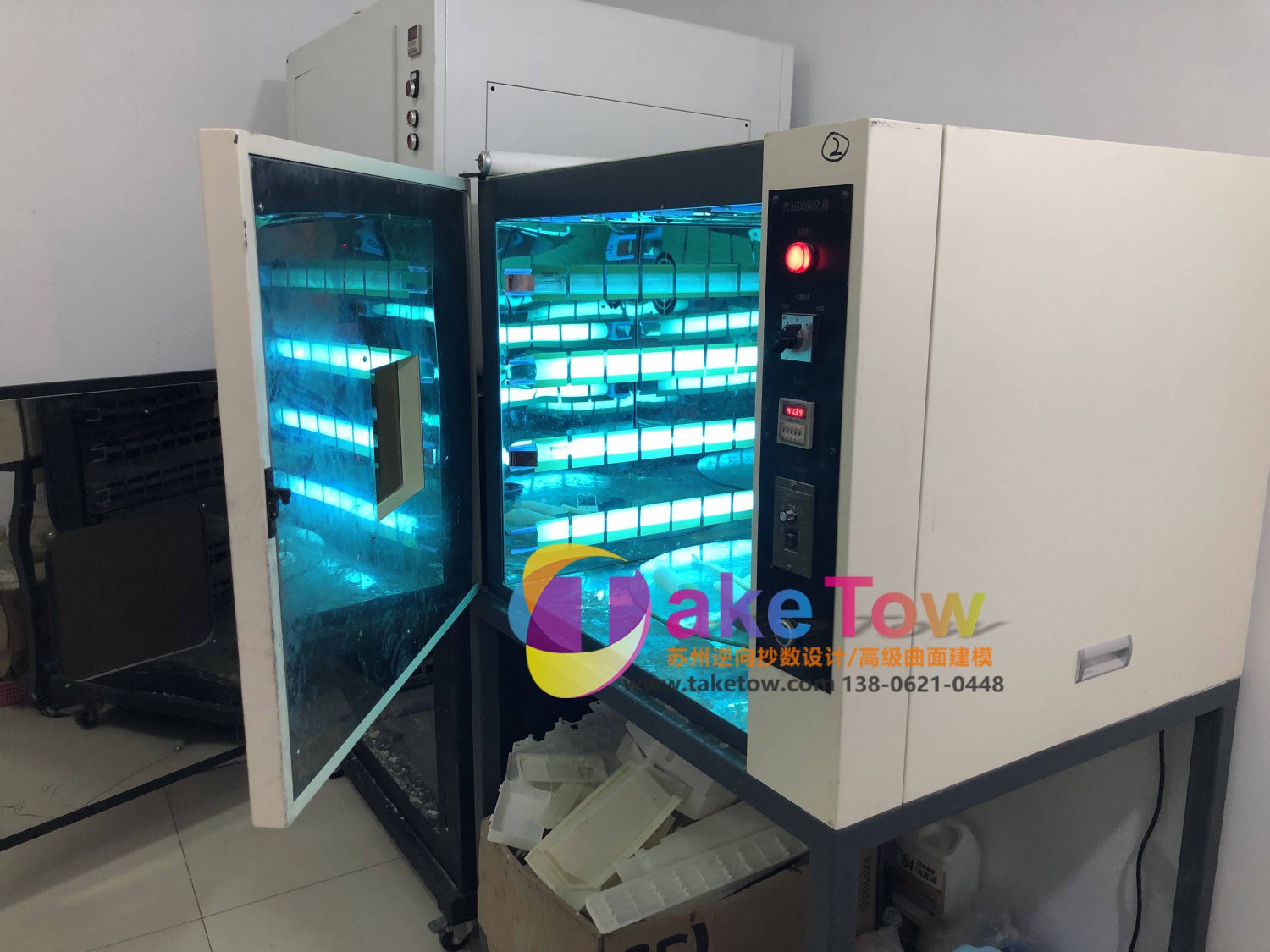

**打印后**：清洗、二次固化（按材料定时长）、拆支撑打磨、检验。

**抽检**：做批量的件会抽检尺寸，用三维扫描跟原始数模比对，出偏差云图。

客户下单要提供什么

三维数模（STEP/IGES/X_T/STL）、用途说明（外观件/装配验证/铸造模样）、材料 要求（没有就我们推荐）、数量、表面要求（要不要打磨喷漆）。

如果只有实物没有数模，走我们的逆向抄数→建模→打印流程，一样能做。
