白车身整车逆向扫描测绘｜跨距大误差怎么压住

几百个冲压件焊起来的车身，跨距一大误差就会累积。这次我们在恒温车间里分区建系。

这只件卡在哪

白车身是整车的骨架，几百个冲压件焊装成型，尺寸跨度大、曲面多、基准复杂。

找过来做整车扫描的，通常是三类需求：新款车型开发要一份可用的车身数模，改装车设计要 知道内部空间到底有多少余量，工装夹具制作要拿准确的定位基准。

共同的问题是原厂数模拿不到。行业里这个数据是不外给的，只能自己扫。

现场怎么扫

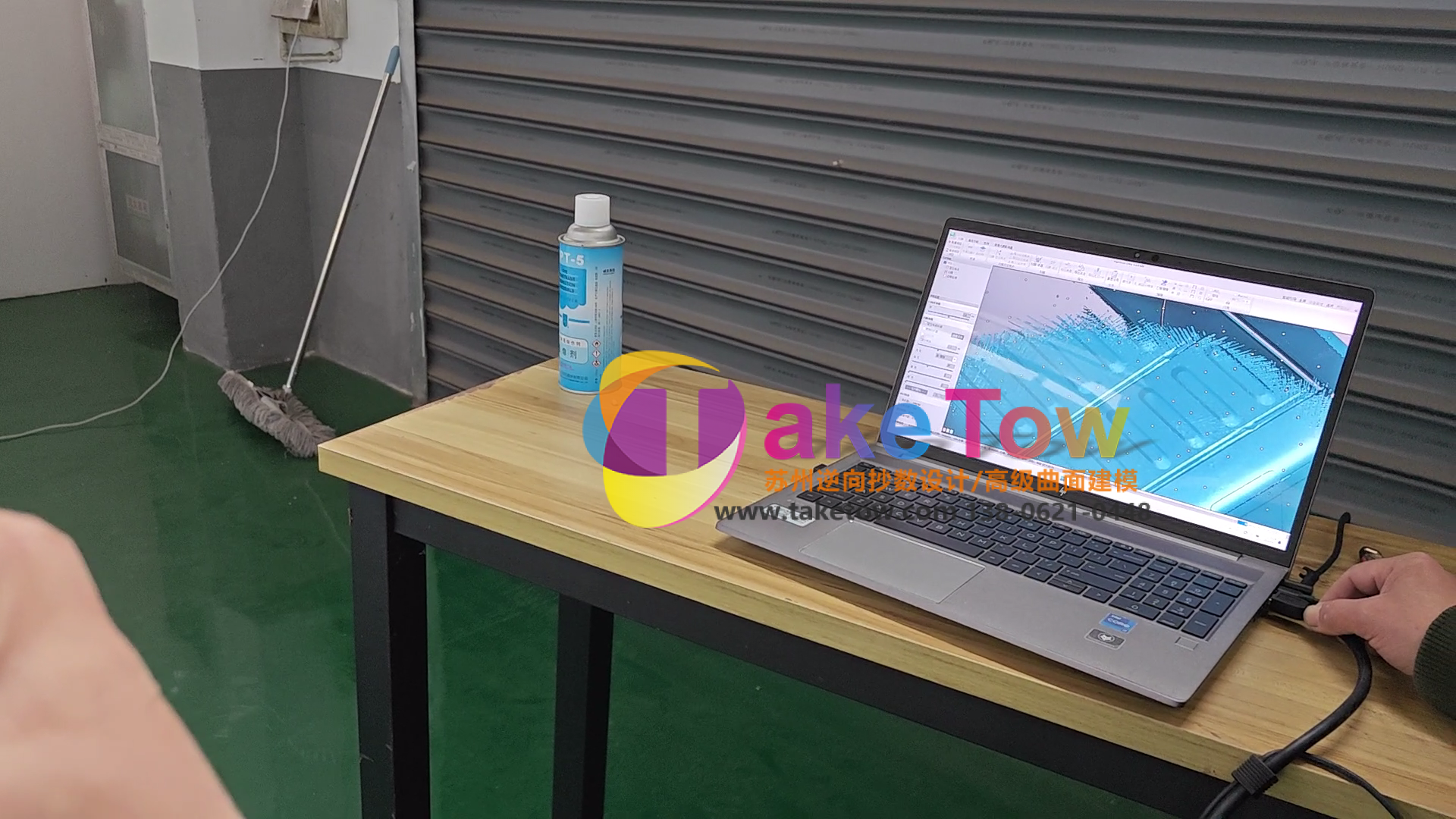

场地先定下来。整车扫描要在恒温车间做，温度飘会让车身和扫描设备一起变，长跨距下这点 变化会被放大。车身用可调支撑固定死，测量过程中不能有任何位移。

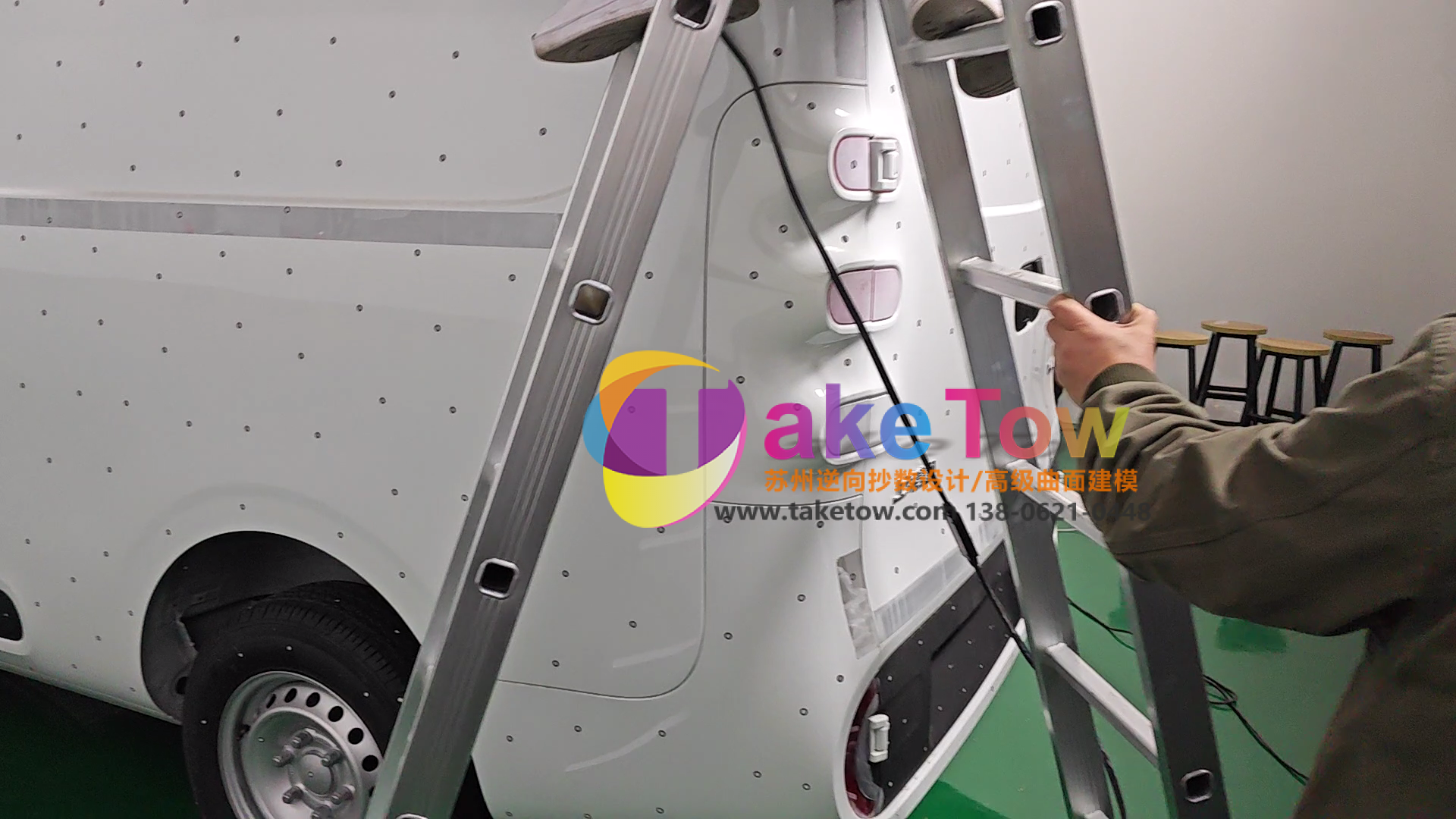

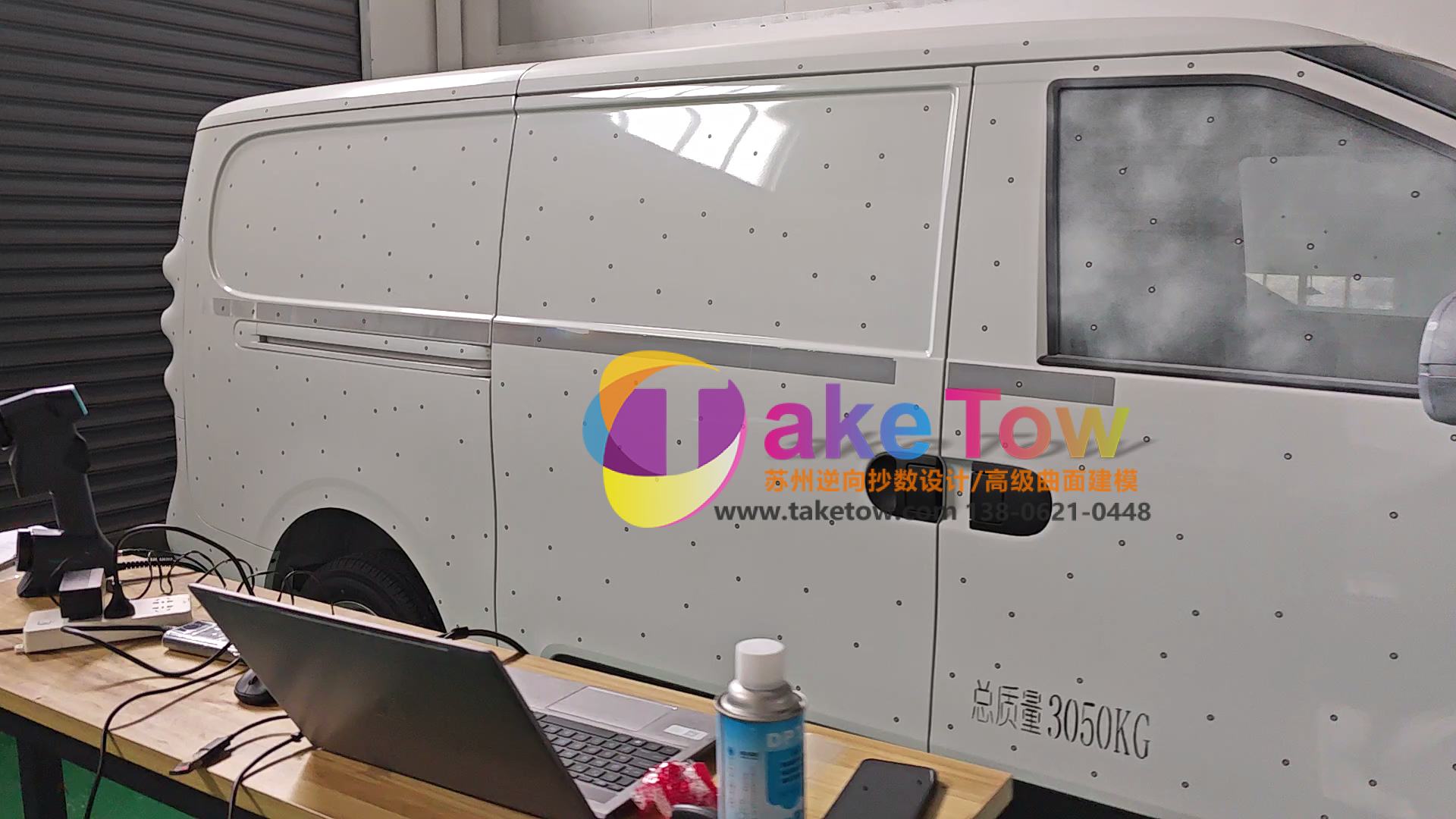

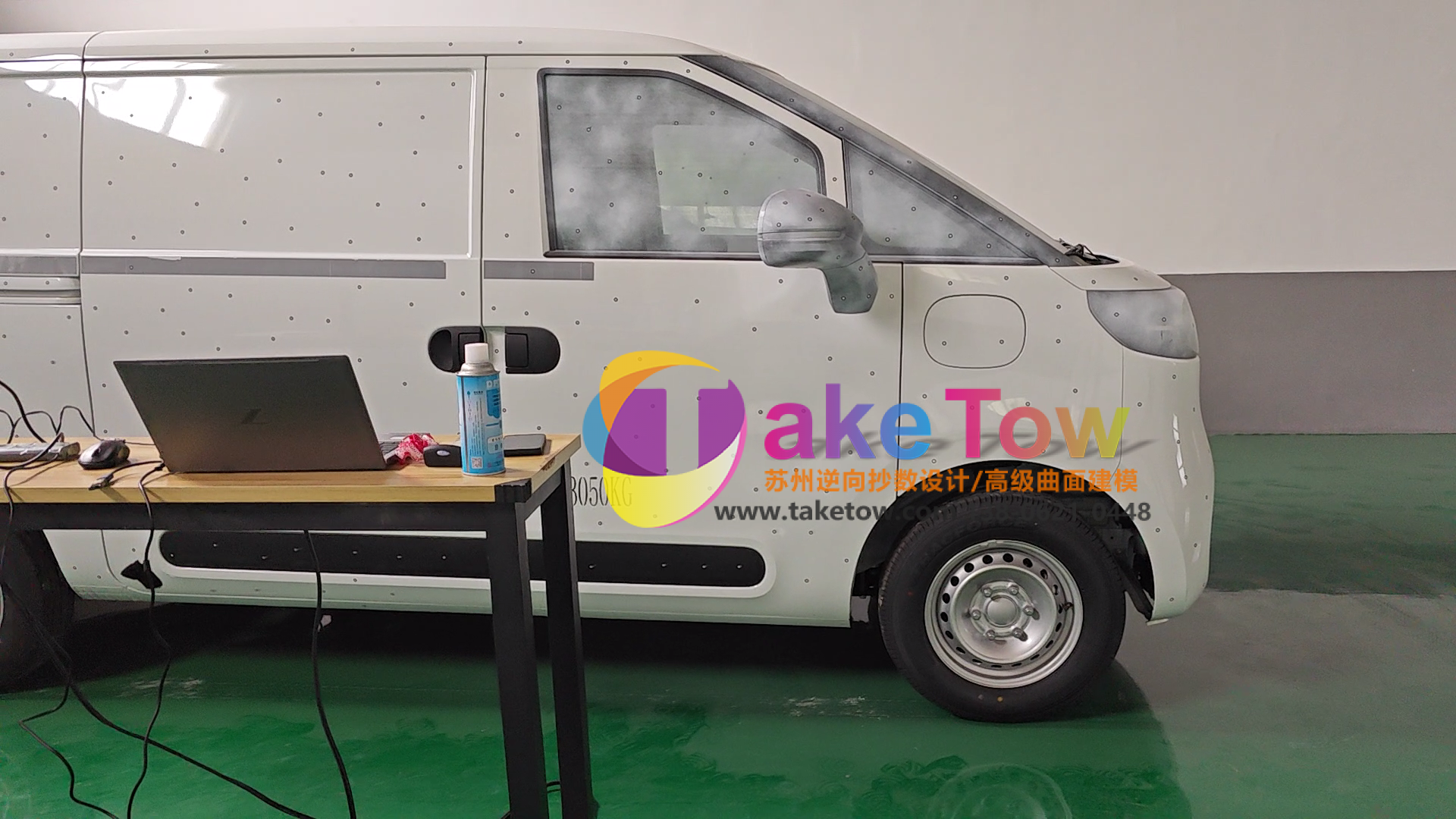

关键动作是建系。我们在车身和地面布设全局控制点，先建立整车统一坐标系。这一步是整车 项目跟单件项目最大的区别——单件可以靠特征对齐，整车不行，几米的跨度不建基准网，误差 一定累积。

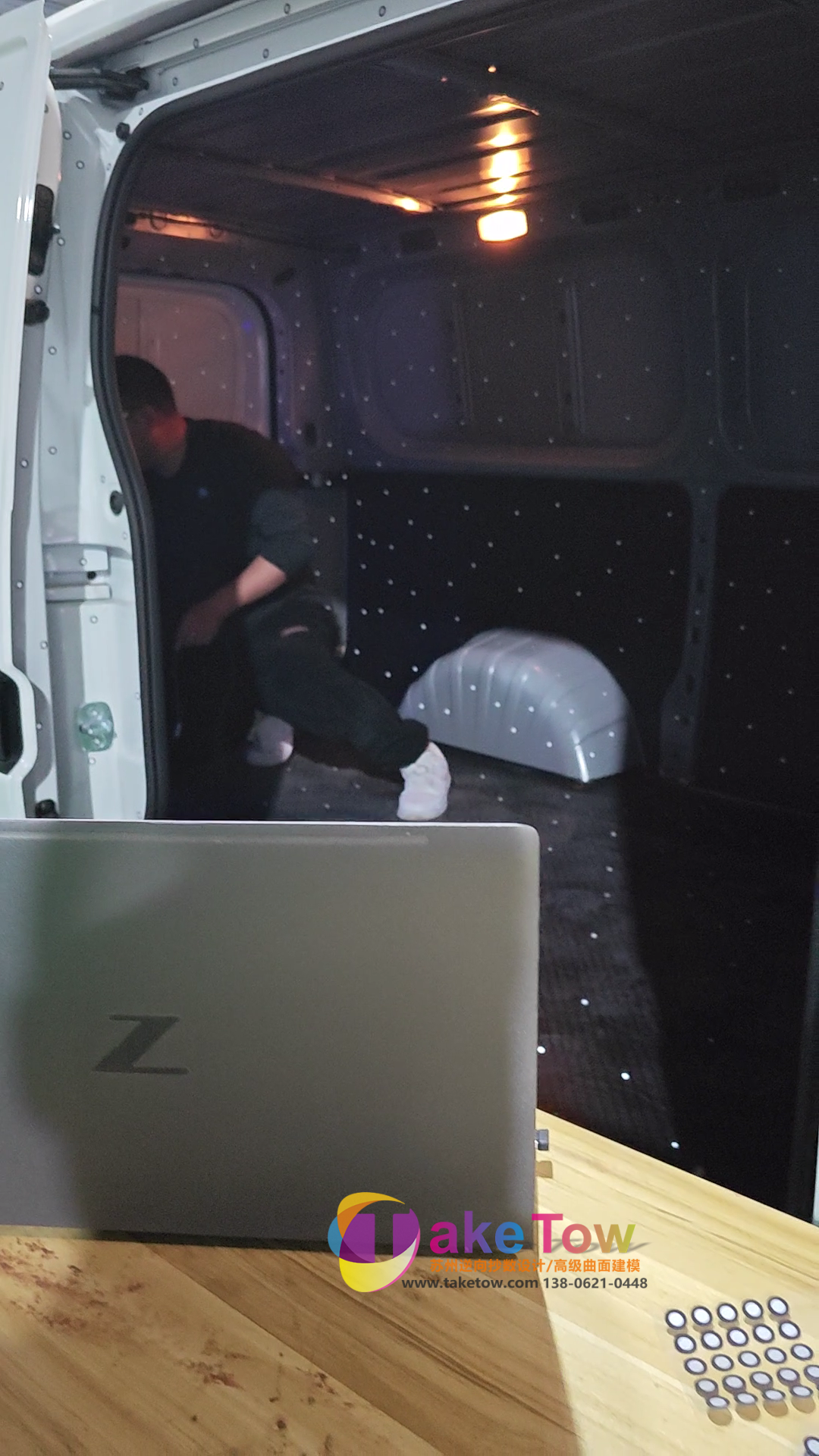

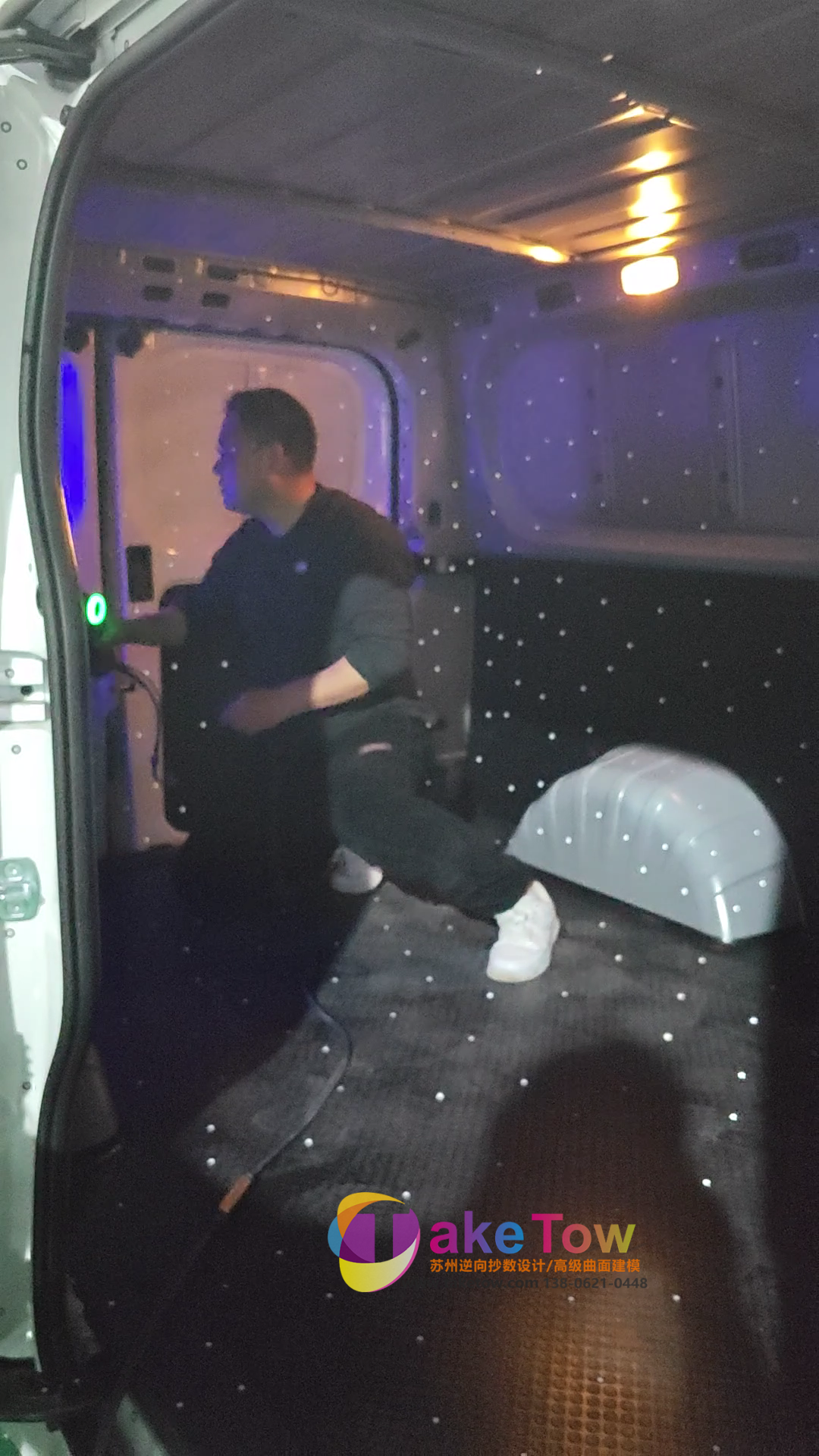

然后分区逐段扫外表面，A 柱、顶盖、门槛这些主要面加密采集。车里面从车门和尾门开口 进舱，扫地板、轮罩和内板结构。

悬架安装点、发动机舱安装位、座椅固定点单独加密并记录坐标。这些点后面做工装和空间 校核全靠它们。

最难的一关

误差控制。

车身从车头到车尾几米长，扫描是分块做的，每块自己的精度都够，拼起来却会漂。分块越多， 累积误差越大，到最后三维数模跟实车对不上。

我们的处理分两步：先按区域分块拼接，逐块检查重叠度和拼接残差，残差超标的区块重扫； 全部拼完再用控制点做全局平差，把长跨距误差收敛到允许范围内。空间配准的对齐误差我们 控制在 0.02mm 这一档。

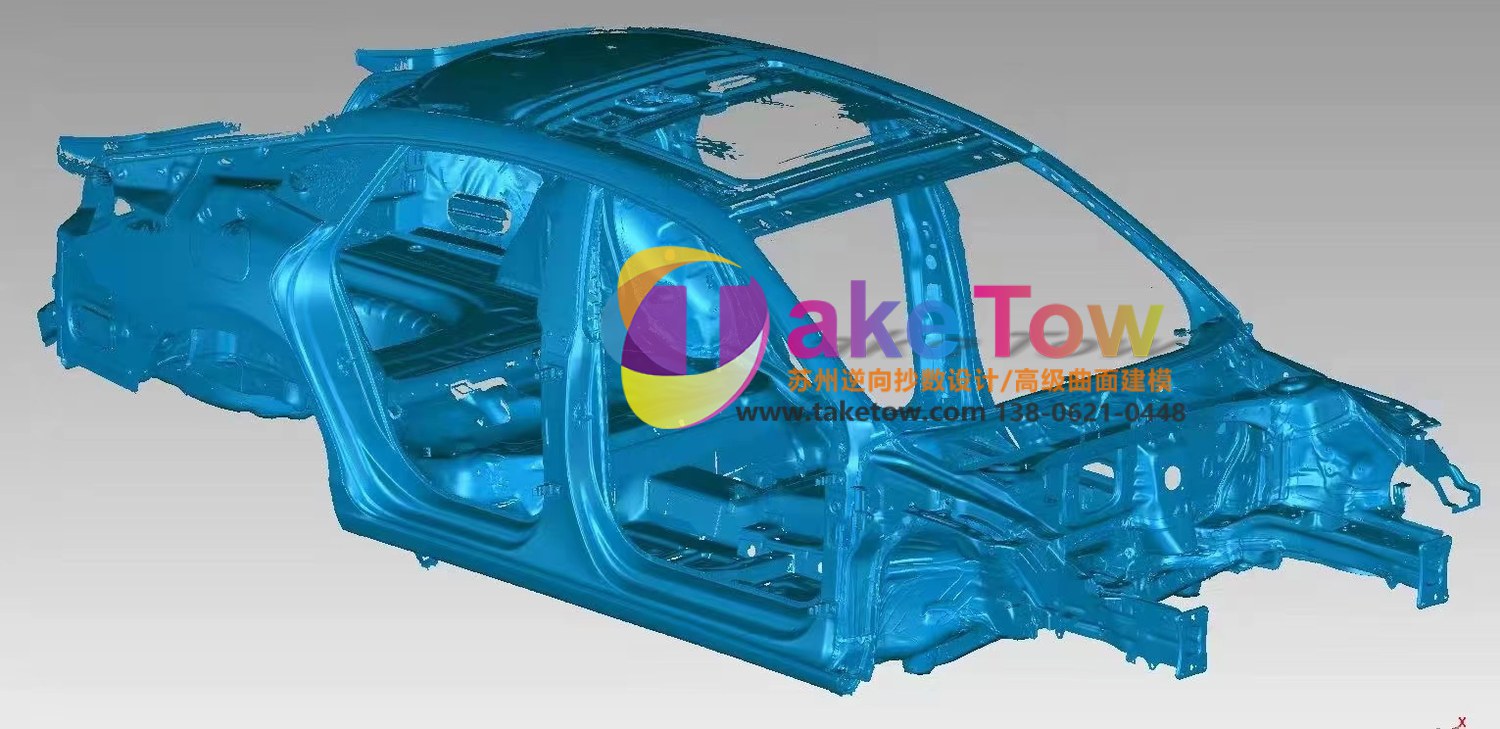

第二步是结构还原。搭接边、点焊位置、加强板要按实测还原，不然工装夹具对不上位。我们 沿车身长度按间隔提取横断面，还原门槛、纵梁和加强板的断面形状，再按整车坐标系输出 基准面、基准孔和中心线。

最后交了什么

核对四项：曲面拼接处是否闭合、面与面之间有没有裂缝；轴距、轮距、开口尺寸这些关键 尺寸用点云复核；分区域跟原始点云做偏差比对，出整车偏差图谱；在数模里做改装件、座椅 和行李舱的空间校核，查安装与运动间隙。

交付的是整车点云、分块数模和关键基准数据。做工装的拿基准数据，做改装开发的拿分块 数模，做仿真的直接吃点云。

同类型的活还能怎么接

厢式车、改装车、客车车身、工程机械驾驶室，都是同一套大尺寸作业流程：恒温场地、全局 控制点、分区扫描、平差收敛。

两个前提要提前说。一是车必须能进车间，整车扫描没法在露天做，温度和光线都不允许； 如果车身开不进来，我们只能上门做局部扫描，整体坐标系就没法建。二是纯扫描给的是几何 数据，车身强度和碰撞性能的验证要靠 CAE 和试验，这个不属于测绘范围。
