钛合金骨钉逆向测绘｜螺纹牙型怎么原样取回来

牙型角差一点，拧进骨头里的手感就不一样。这枚骨钉的螺纹参数我们是量出来的。

这只件卡在哪

钛合金骨钉是骨科内固定手术里的核心耗材，靠螺纹跟骨组织咬合，配合接骨板把骨折固定住。

不同品牌的骨钉，螺纹牙型、锥度、头部槽型差别很细，但这些细微差别直接决定植入时的 自攻性能和把持力。客户手上的样品没有图纸，螺纹参数完全未知——想做规格扩充或者国产 替代，第一步就得把螺纹参数弄准。

现场怎么扫

先量基础尺寸打底：总长、杆径、螺纹段长度、头部直径、螺纹圈数，全记下来。这些量具能 测的值，后面当点云校核的骨架。

钛合金表面是哑光的，但局部仍然反光，喷一层薄显影剂保证数据稳定。高精度件我们优先用 钛粉显像剂，它对表面精度的影响只有 1 到 2 微米，跟我们要的精度比可以忽略。

螺纹段是核心，用小视场高分辨率模式逐段扫。牙顶、牙底、牙侧角这三个要素少一个，螺纹 就建不出来。钉尖自攻槽、螺纹与光杆的过渡区再加站位，曲率突变的地方最容易漏扫。

各段点云按轴心对齐拼接，重点检查螺纹螺旋的连续性。出现错层立刻补扫——螺纹错一层， 螺距就错了。

最难的一关

螺纹参数不能套标准。

这是这批活最容易走错的一步。看到一颗骨钉，很多人第一反应是按公制或惠氏螺纹标准去套， 套出来的模型看着像，实际牙型角、螺距、牙高都跟样品不一样，做出来的钉子拧进去手感 完全不同。

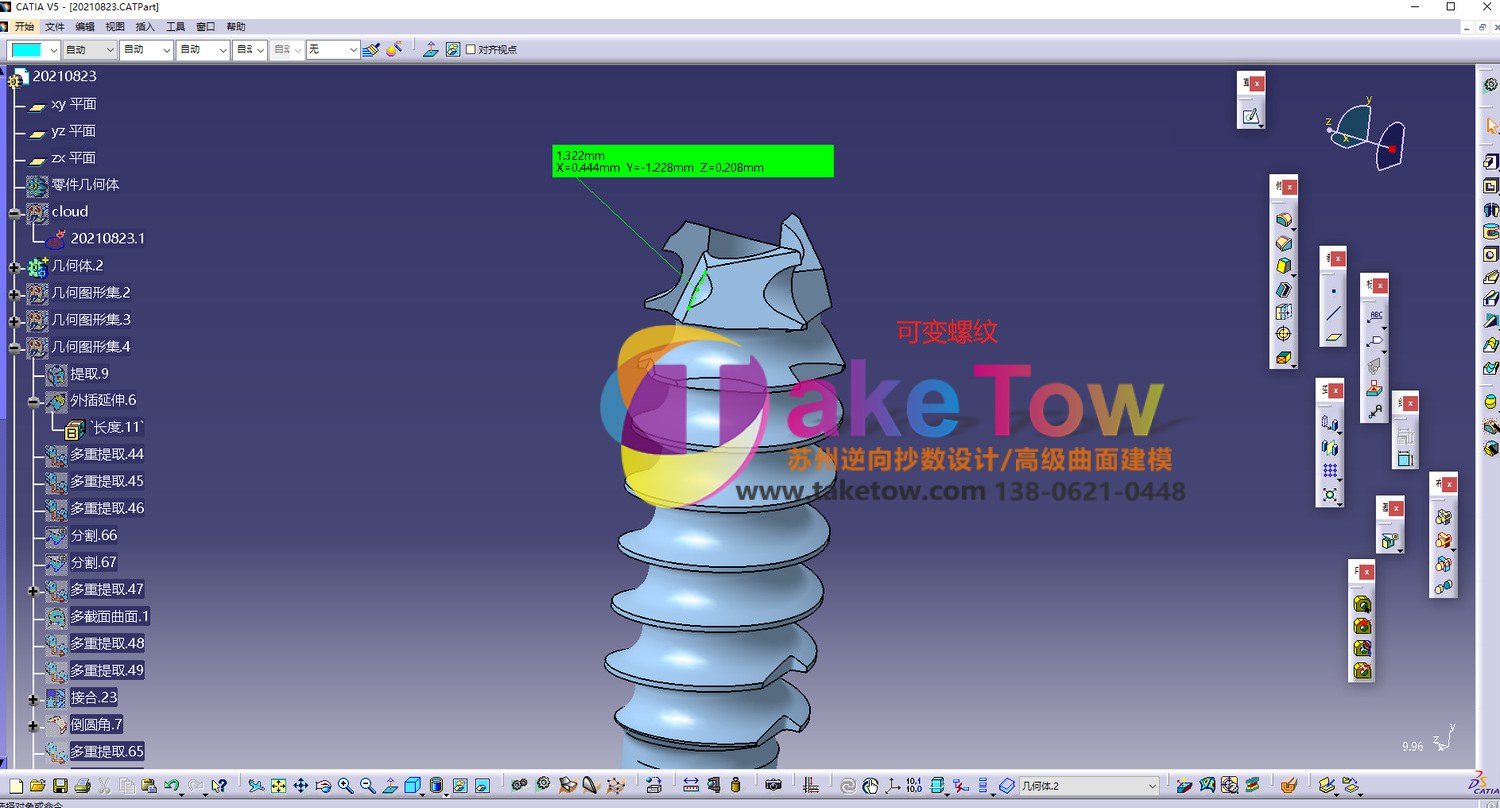

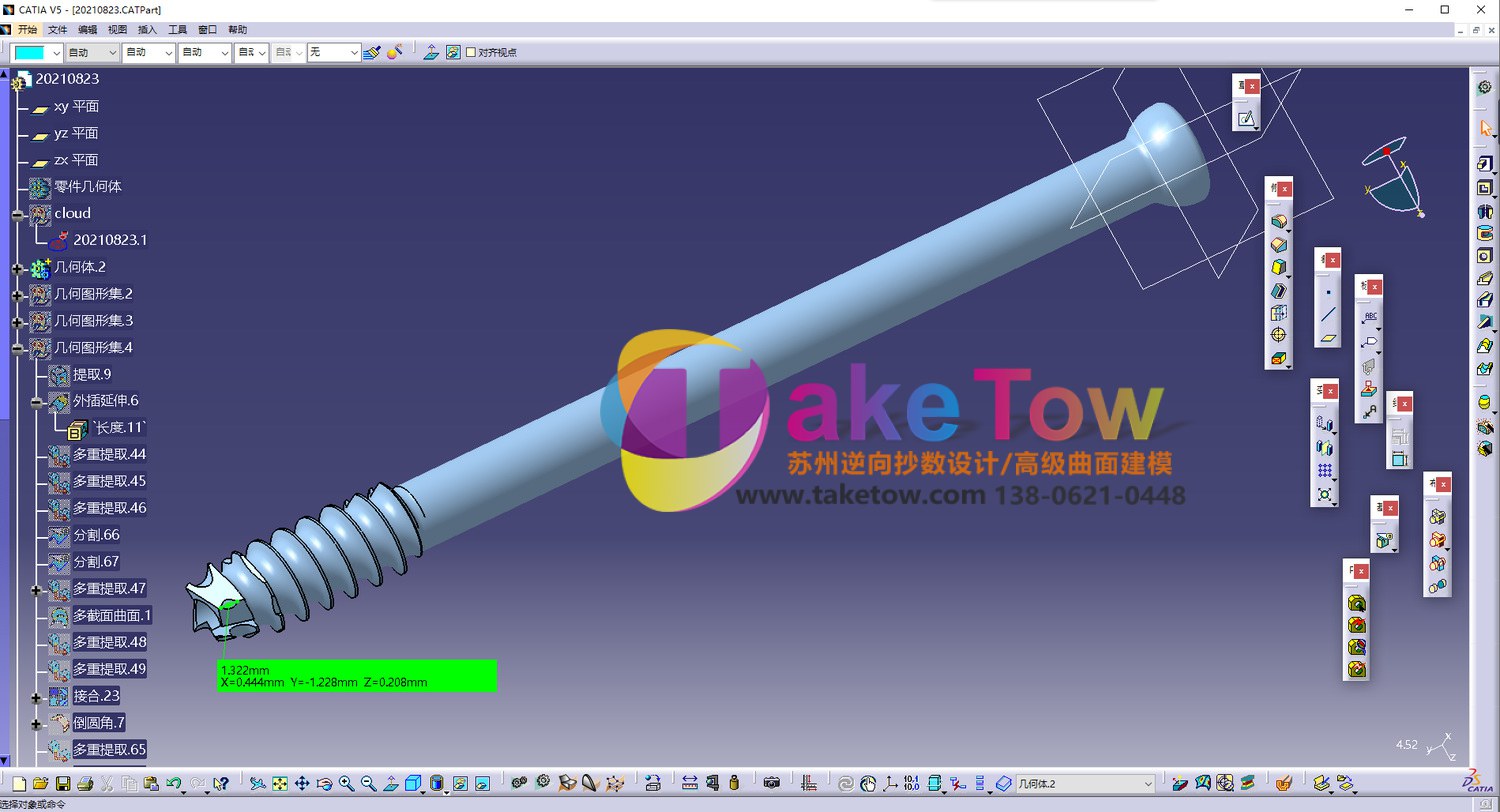

我们的做法是从点云剖面直接提取真实参数：牙型角、螺距、导程、牙高，一项一项量，再按 提取出来的参数生成螺旋螺纹。不套通用标准值，只认样品。

头部内六角槽也一样，槽深、对边距、倒角按实测重建，保证跟手术工具匹配；钉尖切削槽的 刃口角度和缺口位置按点云还原，保证自攻性能不衰减。

最后交了什么

核对三项：重建模型跟原始点云整体比对出偏差图谱，螺纹段重点复核；用重建的骨钉跟同批号 测绘的接骨板孔做虚拟旋合，检查啮合齿面接触情况；螺距、大径、小径、头部槽型逐项跟 实测记录对照。

交付三维数模、原始点云、偏差报告和一张标了完整螺纹参数、材质、表面处理要求的工程图， 可以直接下厂。

螺纹参数和长度系列都整理成了可驱动变量，后面扩展不同规格不用重新扫。

同类型的活还能怎么接

骨钉、接骨板、髓内钉、脊柱钉棒这类骨科植入件的几何测绘，我们按微米级精度做，金属件 上的细小槽、倒角、刃口换微距蓝光扫，精度能到 0.005mm 级。

必须说清楚的一件事：我们交付的是几何测绘数据，不是医疗器械注册文件。扫描数模不能用 于人体植入，也不能替代注册审批和生物学评价。客户拿去做国产替代的规格研究、批次比对 和备件复制，这些是合规的用法，接单时我们会先讲明白。
