VR眼镜镜框骨架逆向测绘

镜片模组、头带、鼻托全装在这副骨架上。改款和复制，都得先把它量准。昆山客户项目。

这只件卡在哪

虚拟现实眼镜的镜框骨架是整机的承力件和定位基准。镜片、显示模组、头带，一样一样都装 在它上面。

骨架本身是细长薄壁曲面件，两侧镜腿和鼻托的曲率要贴合脸型，中梁的安装面还要保证镜片 的光轴准确。形状和功能绑在一起，哪里差一点都能感觉出来。

客户手上的样机没有完整图纸。想做局部改款、重新开模，第一步卡死：没有数模，内部空间、 壁厚分布、装配关系全都评估不了。

现场怎么扫

先量基准：框宽、腿长、鼻托间距，拍骨架正反面和镜腿弯折区存档。

金属或者高光塑件表面喷薄层显影剂，镜腿平直段贴标记点保证多视角能拼起来。镜面件和 黑色吸光件这一类，不处理的话扫描时要么反光要么漏扫，点云一定是花的。

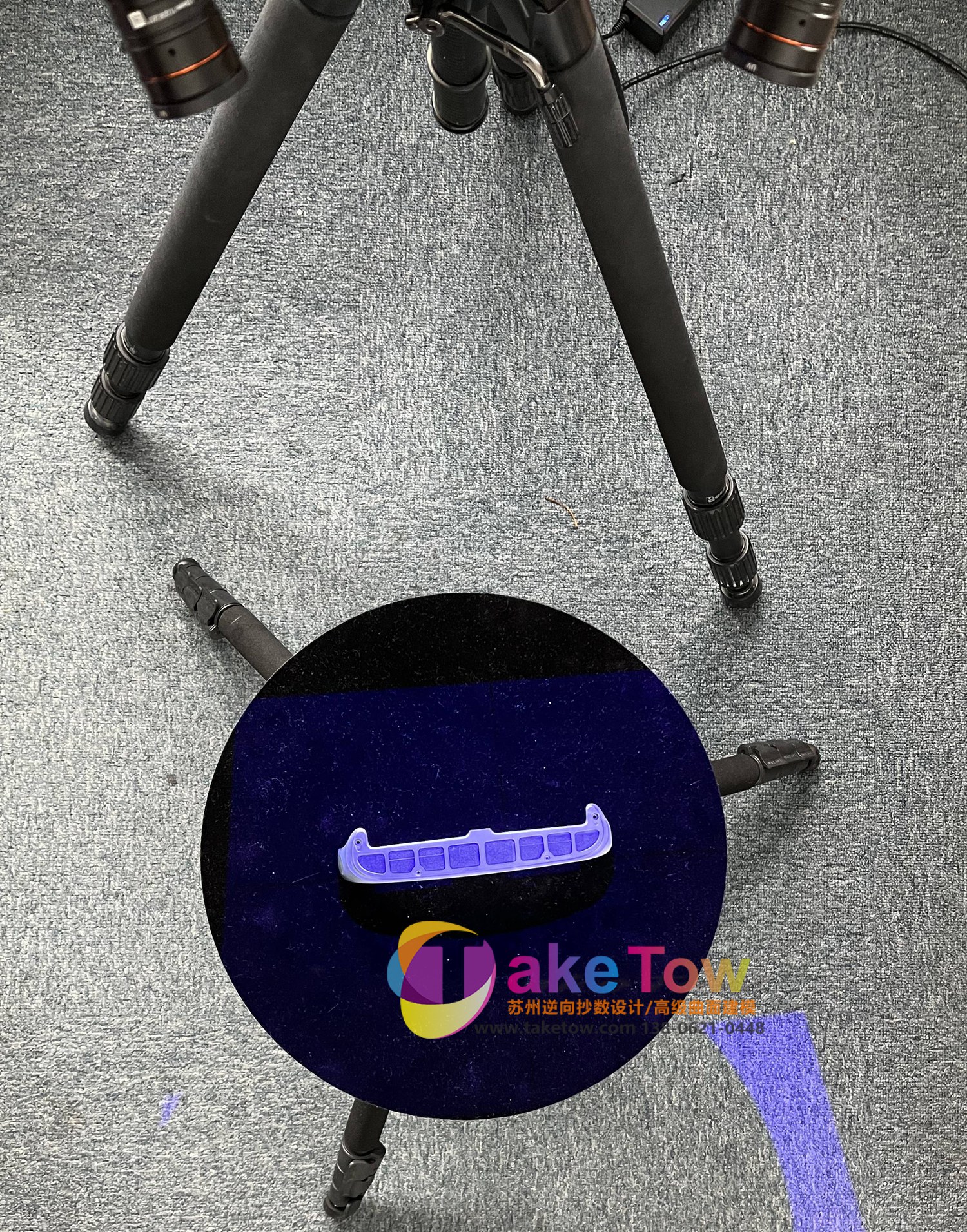

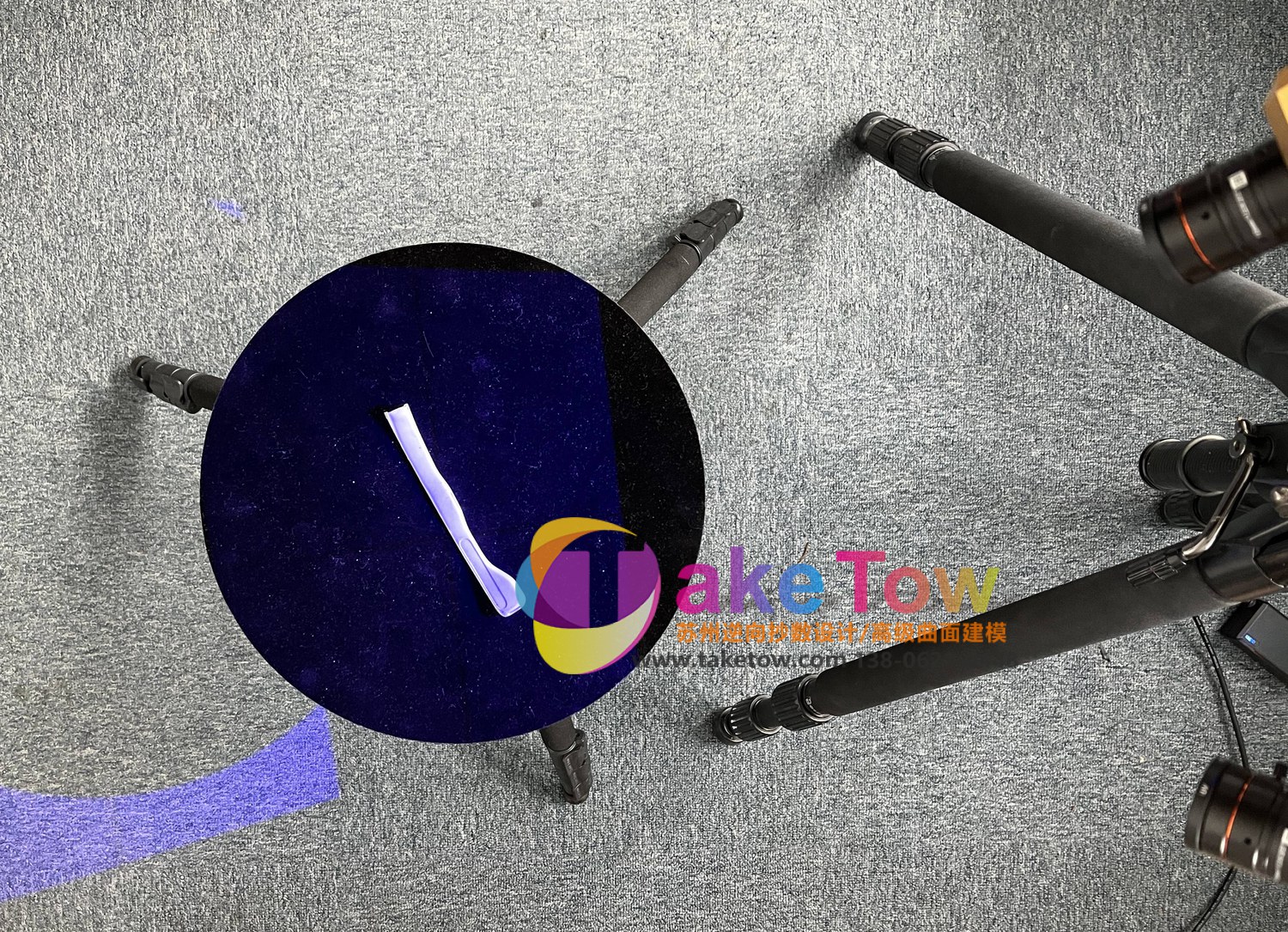

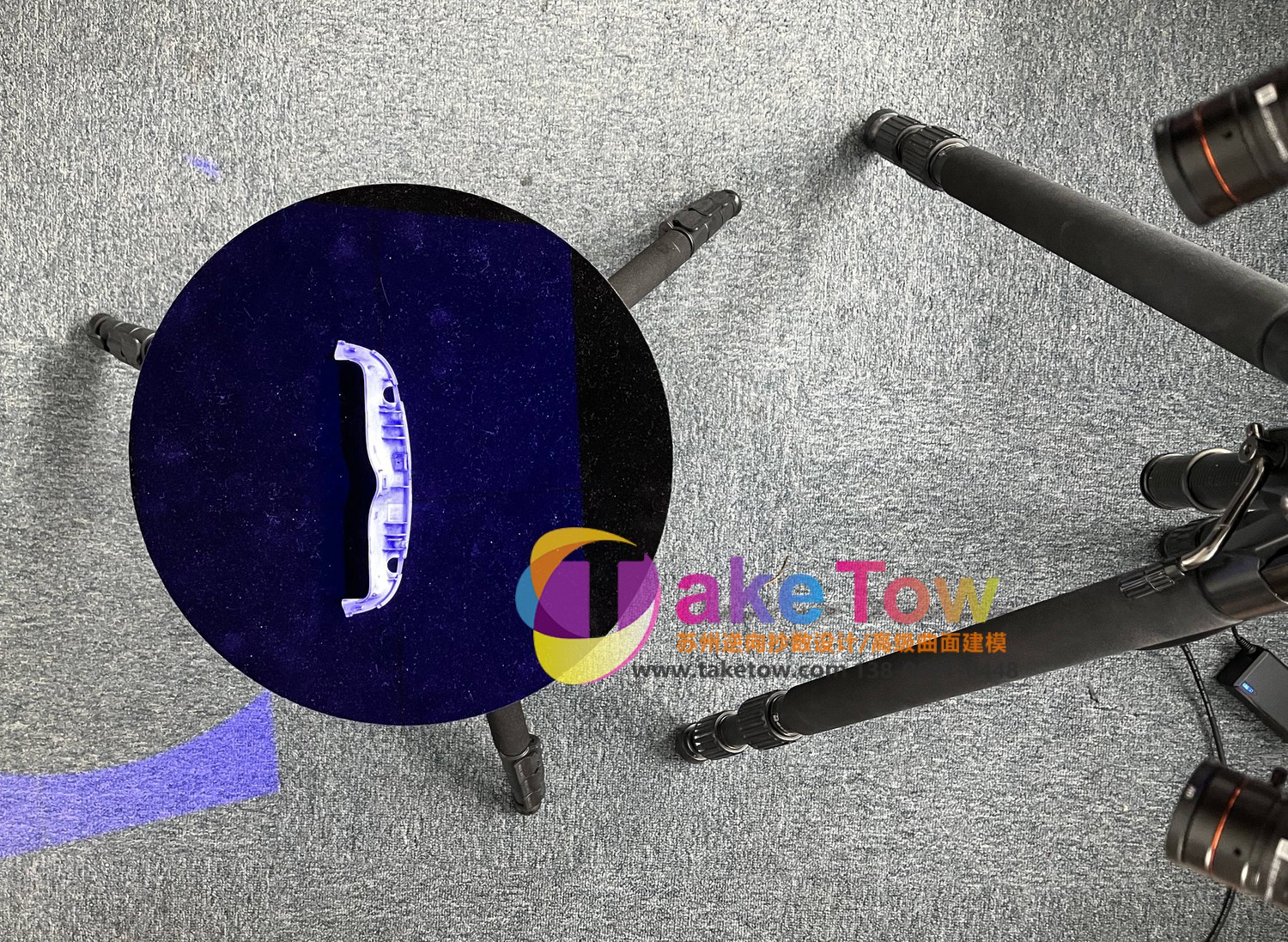

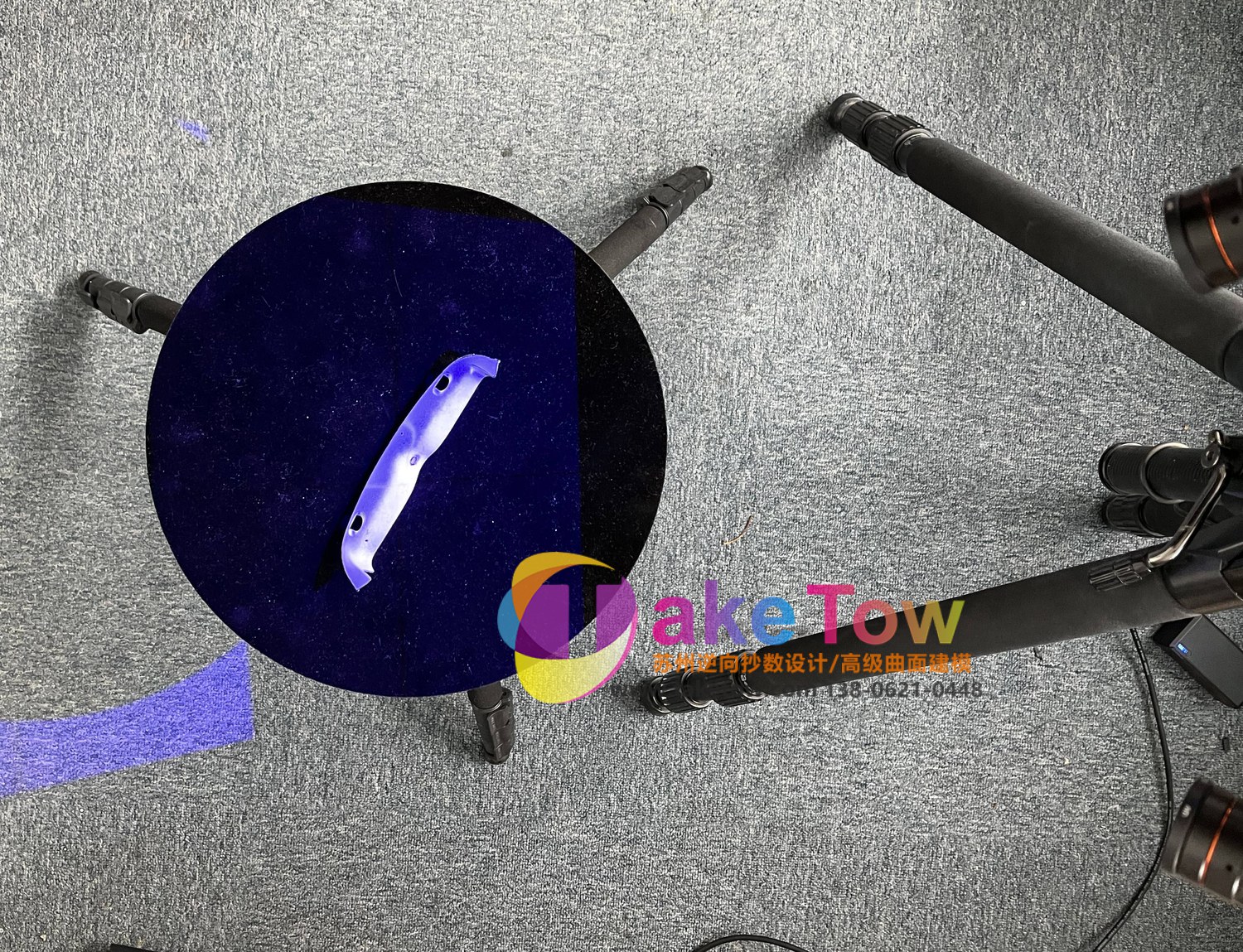

骨架细长，我们分成中梁、左右镜腿、鼻托四段分别扫，弯折过渡区加站位。整根硬扫的话， 细长件在多次翻转中容易变形，分段扫更稳。

镜片安装槽、模组螺钉柱、线缆过孔换小视场模式加密。这些是功能位，粗了装不上模组。

拼完按中梁对称面把各段合成整体，检查对称性和曲面连续性。

最难的一关

两处，一处是几何的、一处是功能的。

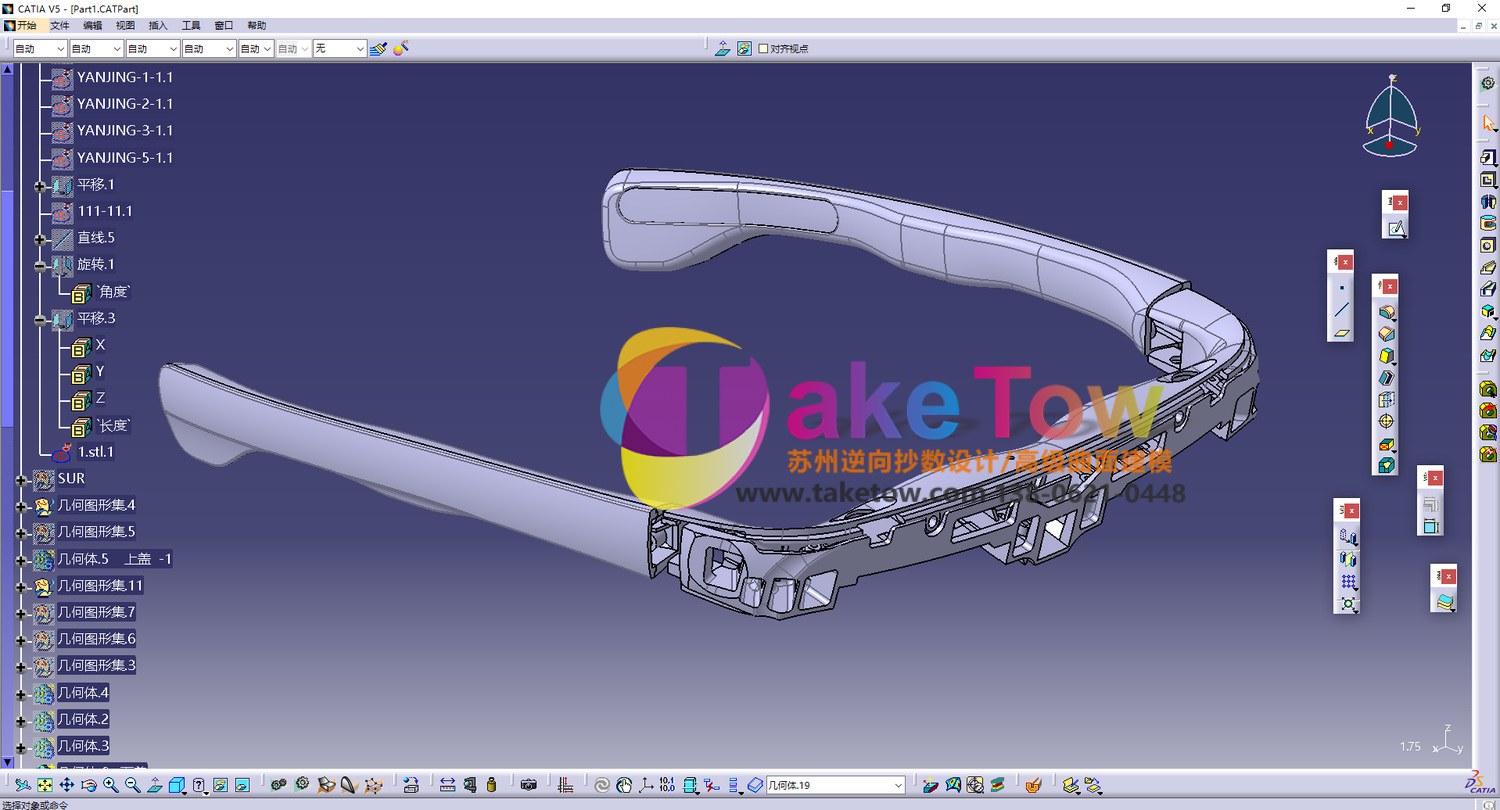

几何这一处是镜腿曲率。镜腿要贴合脸型，弯折过渡的曲面不光顺，戴上去就夹。我们按点云 拟合镜框和镜腿曲面，还原弯折过渡和鼻托贴合面，曲面做到光顺无波纹。

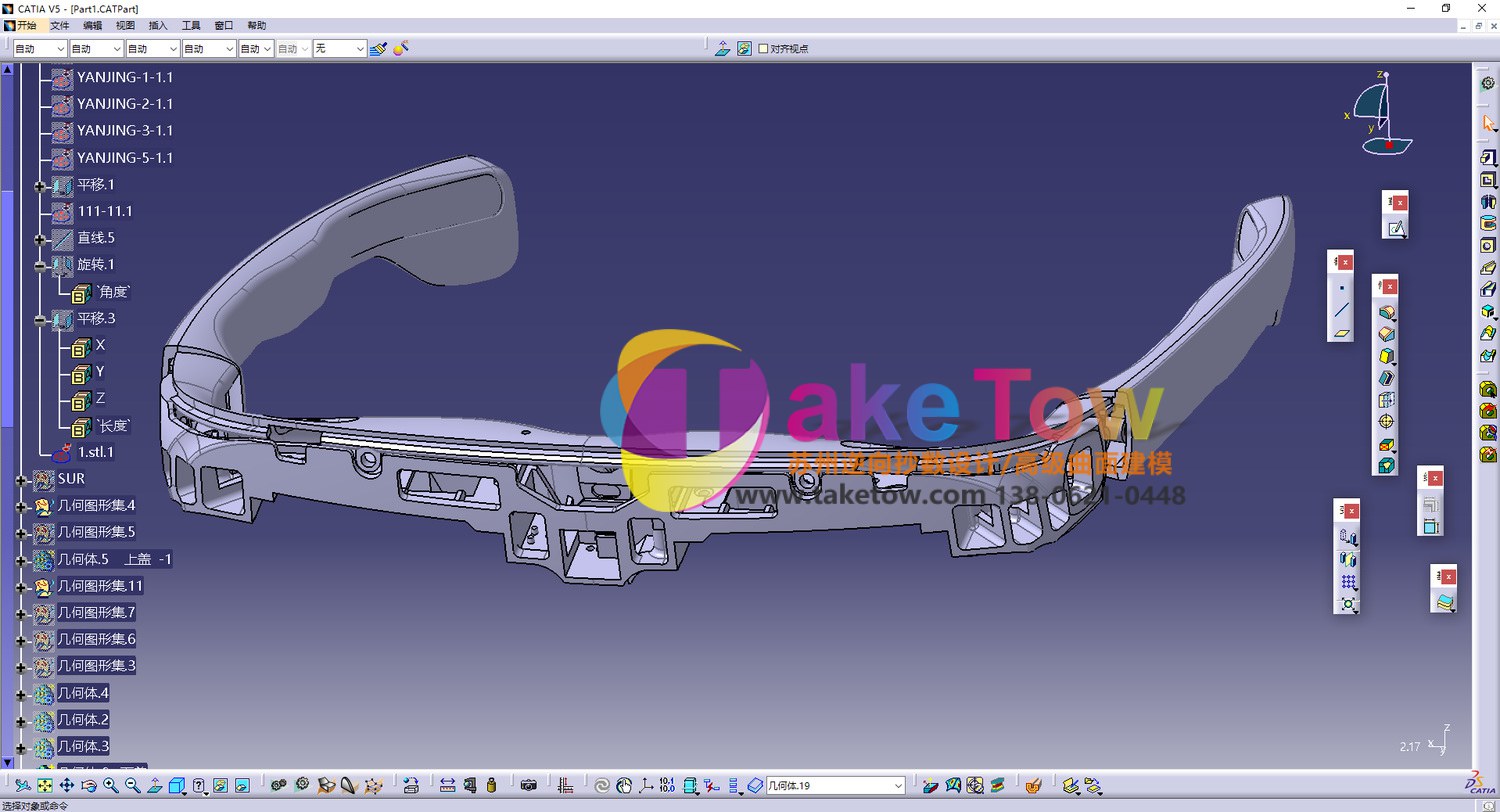

功能这一处是安装槽角度。镜片装在这个槽里，槽的深度和角度直接决定光轴方向。角度差 一点，光轴就偏了，戴起来看东西重影。我们按实测重建安装槽的深度、角度，建模完之后把 镜片和模组做虚拟装配，检查安装槽配合和光轴方向。

改款这边还要多一件事：梳理内部主板、电池、排线的布置空间，为客户预留改款接口，同时 对模具分型和脱模方向做初步校核。

最后交了什么

核对三项：重建模型跟原始点云整体比对，安装槽和弯折区重点复核，出偏差云图；镜片、模组 跟骨架做虚拟装配，查安装槽配合和光轴方向；框宽、腿长、安装槽角度逐项跟实测记录对照。

交付三维数模、原始点云、偏差报告和标了关键尺寸、公差、材质要求的工程图，可以直接下厂。

按中梁对称面校核过左右一致性，框宽、腿长整理成可驱动参数，后面派生不同脸型版本不用 重新扫。

同类型的活还能怎么接

AR 眼镜、智能头盔、骨传导耳机、各类头戴和穿戴设备，都是细长薄壁加功能安装位的组合， 处理路子一样：反光先处理、分段扫、安装位加密、对称校核。

这类件我们一般按 0.02 到 0.1mm 的量级做，装配配合面控制在 0.03mm 以内。

要提醒一句：改款件最好把改动意图提前告诉我们。比如客户要在骨架里加一块电池，或者换 一个大点的模组，那我们在建模时就要把那部分的空间留出来、把干涉先查掉。等数模建完再 改，等于重做一遍。
