涡轮扇叶逆向抄数测绘怎么做

涡轮扇叶这种件，卡尺量不了、三坐标测不全，叶片是扭曲曲面还得一片一片对齐。 逆向抄数是唯一能把它的三维形状完整取出来的办法。

这只件卡在哪

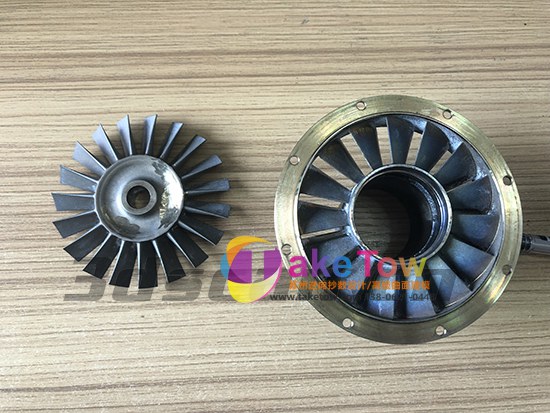

涡轮扇叶（压气机叶轮一类）的几何特点决定了它的测绘难度：叶片是空间扭曲面，进出 气角度沿叶高一直在变；叶片之间间距小，扫描探头进不去；轮毂与叶片的过渡圆角小， 数据容易丢。

客户要的是一套完整数模——轮毂、叶片、过渡圆角全都要，而且叶片的曲面质量要过关， 直接关系气动性能。这种件用接触式测量根本铺不开测点，只能上非接触扫描。

现场怎么扫

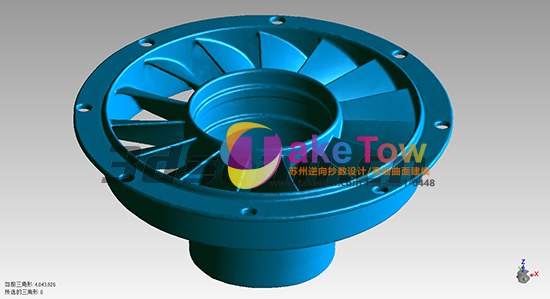

金属叶轮表面反光，先做哑光处理再扫。叶片之间的窄缝是难点，单一角度扫必留盲区， 我们按叶片分组，多角度翻面扫描，每组叶片的进出两面都覆盖到，最后靠轮毂公共区域 拼成一个整体。

叶片数量、分布角从点云里直接数、直接量。这一步一定要实测，不能套"X 叶均布"的 通用假设——实物制造有偏差，均布假设跟实物对不上，装回去就出问题。

最难的一关

叶片曲面的重建。扫描点云是离散的，要把它还原成光顺连续的曲面，光顺过头会偏离实测 形状，完全贴点又会有波浪。我们的做法是贴点拟合打底，再按曲率连续性做微调，把曲面 质量跟实测精度一起守住：整体偏差比对不超差，截面曲率不跳变。

另一个是轮毂过渡。叶根圆角小、又是应力集中区，圆角半径按点云断面实测取值，不凭 感觉给。

最后交了什么

交付完整叶轮数模（STEP/IGES/X_T），附原始点云和整体偏差云图。数模按可加工口径 出：叶片曲面、轮毂配合位、轴孔公差都标注清楚，CAM 直接能编程。客户拿它做备用件 复刻和性能改进的起始模型，后面在数模上改叶片角度做对比件，不用再动实物。

同类型的活还能怎么接

水泵叶轮、风机叶轮、涡轮增压器叶轮、船舶螺旋桨（小尺寸），这一类"扭曲曲面+窄缝+ 回转体"的件都走同一套路子。叶轮类件的曲面质量我们按 G2 连续控制，这对气动件不是 锦上添花，是基本要求。
