洗鼻器产品抄数建模设计｜手持式塑胶小件的分件

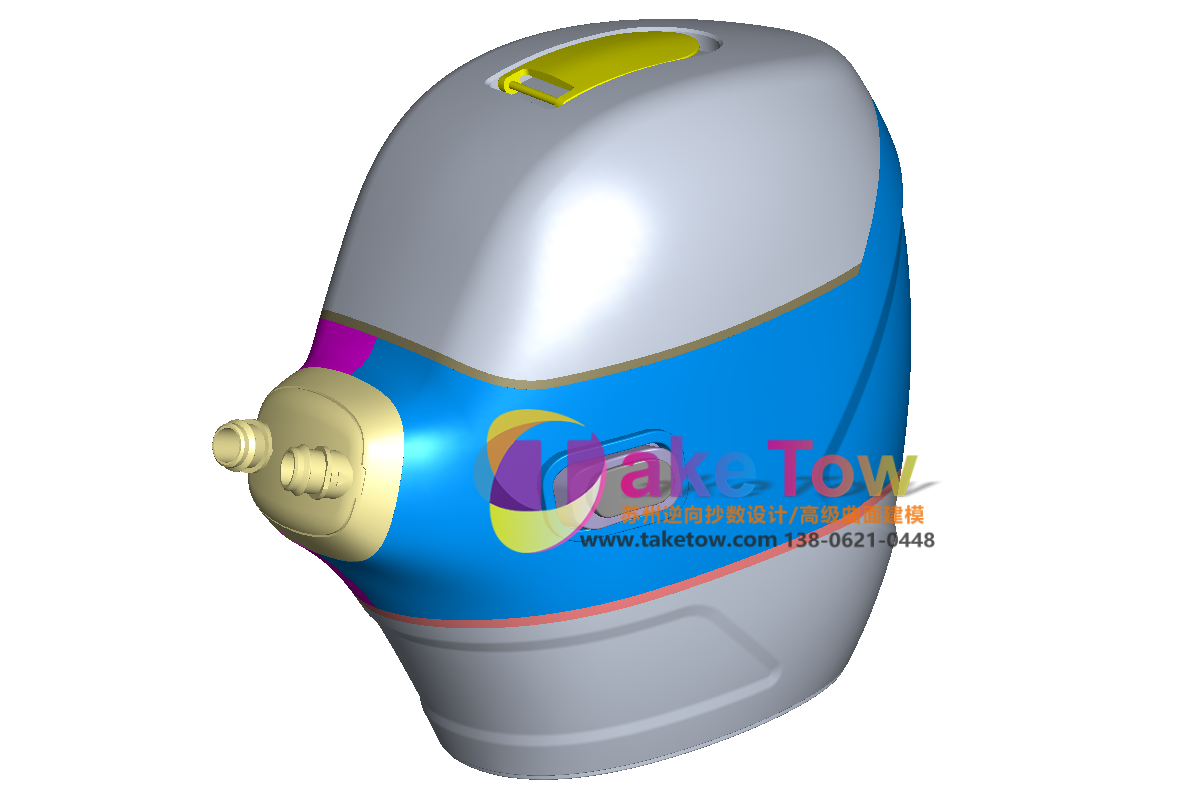

手持类的小件看着简单，其实最难——握感曲面是"手感"定义的，图纸上没有，只能 从实物上取。这一组图是洗鼻器整套塑胶件的分件建模成果，每一件单独配色区分。

这类小件逆向的特别之处

洗鼻器这种手持式产品，跟工业件的逆向逻辑不一样。

工业件看的是"尺寸对不对、装不装得上"；手持消费/护理类产品还要看"握起来舒不舒服 、看起来像不像原款"。握持面的曲面是工业设计师凭手感调出来的，不是按公式算出来的， 点云扫回来把它忠实地还原成曲面，本身就有难度。

另外这类产品是**多件装配**：瓶体、喷头、导管接头、密封件，件数不多但配合关系 细。建模时每件单独处理、单独配色（看图上不同颜色的分件），最后统一装配校核。

分件建模的技术要点

**一、握持曲面按点云忠实还原** 握持区的曲面不要"修顺"。工业件的建模习惯是把曲面做光顺，但手持产品的握持曲面 如果修顺过头，握感就变了。这类面的处理原则是：贴点云，允许微小的起伏保留，只在 点云噪声处做轻度平滑。图里分件上的曲面过渡就是这样处理的。

**二、分色件单独建模** 整套产品里的每一件按不同材质/颜色分开建。洗鼻器的喷头（软胶）、瓶体（硬塑）、 接头（硬塑）材质不同，收缩率不同，分件建模时各自的壁厚、拔模斜度分别设定，不能 一刀切。

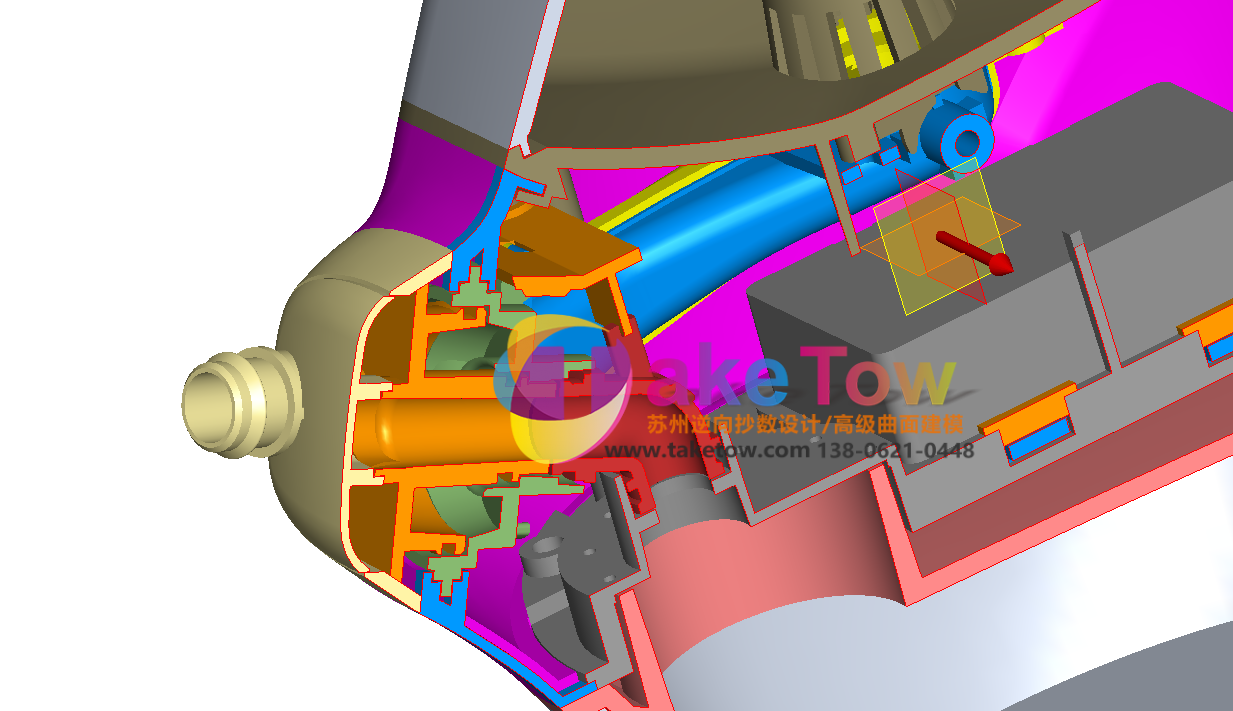

**三、密封结构是关键** 这类产品的核心功能是"不漏水"。喷头与瓶体的连接（螺纹或卡扣）、导管与接头的 配合，这两处密封结构的尺寸精度要求远高于外观面。螺纹的牙型、螺距、旋合长度从 点云剖面提取，不套标准值——很多产品用的是非标螺纹，套标准必漏。

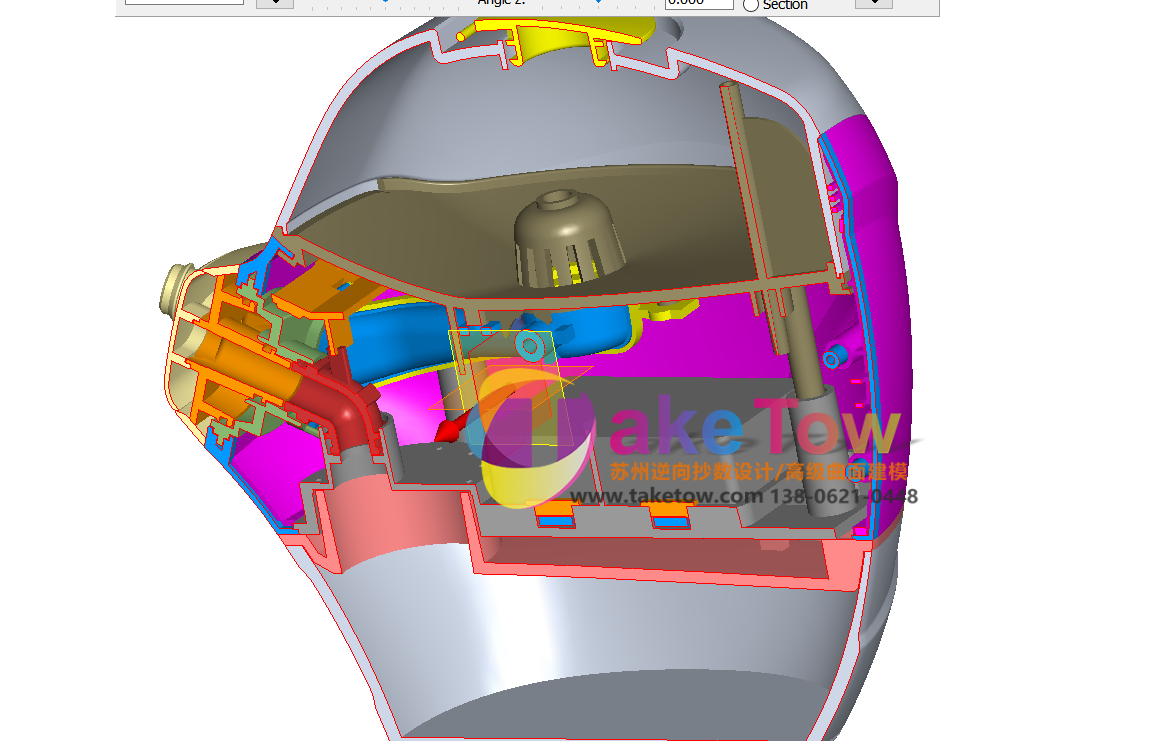

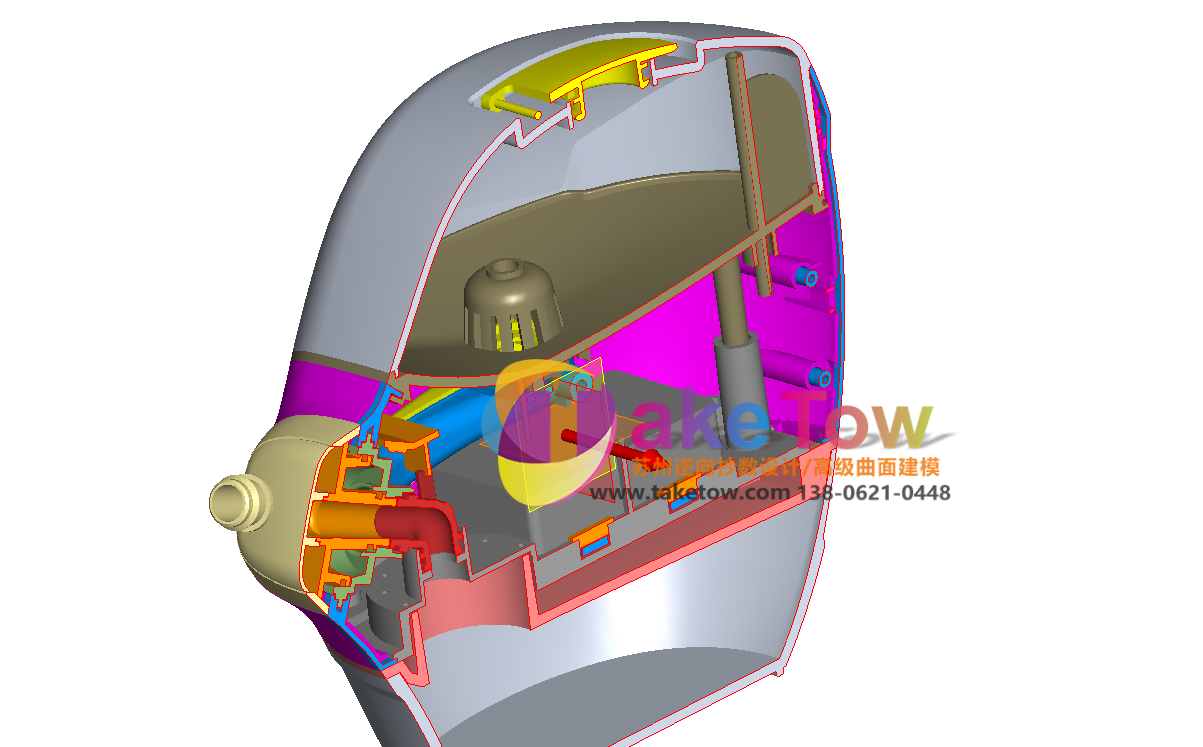

**四、壁厚与缩水** 小件注塑，壁厚不均直接导致表面缩水痕。建完模抽截面查壁厚，最厚处和最薄处的 比值控制在合理范围，超差的在数模上调整。这是能不能量产的分水岭。

装配校核

所有分件建完，在装配体里做三件事： 一是**密封配合校核**——螺纹旋合到位后，密封面是否完全贴合，配合量够不够； 二是**拆装行程检查**——卡扣结构要能装进去也拆得下来，扣合量和拆卸力平衡； 三是**外观缝隙检查**——外壳件之间的缝隙是否均匀，段差是否平整，这直接决定产品 看起来是不是"像那么回事"。

最后交了什么

交付整套分件数模（STEP/IGES/X_T，可给 SLDPRT 原生格式）+ 装配体 + 二维工程图 （含壁厚、拔模、配合公差标注）。

这套数据客户拿去做两件事：一是改型设计（换喷头形状、加容量刻度），二是对照 量产件做首件检验——把试模出来的件重新扫描，跟这份数模比对，偏差云图一看就知道 模具调得对不对。

**合规说明**：我们做的只是几何形状测绘与数模重建，不涉及材料生物相容性、医疗 器械注册审批相关内容。产品本身能否作为医疗器械上市，由客户自行按法规要求完成 验证与申报。

同类型的活还能怎么接

手持式护理产品、家用医疗小器械外壳、个人清洁类小家电，这一类"手持曲面 + 密封 结构 + 多分件注塑"的产品都走同一套路子。苏州、常熟一带做这类产品的工厂不少， 改款、复刻、首件检验的需求我们接得比较多。
