医疗内窥镜打样加工｜从方案设计到装配验证

末端要集成镜头、照明和操作通道。结构设计这一环决定打样能不能成。苏州吴江项目。

这只件卡在哪

医疗机械手内窥镜对精度和可靠性要求极高。末端要集成镜头、照明和操作通道，还要靠机械 结构实现多自由度动作。

这类产品从设计走向量产，必须经历严格的打样加工和验证。图纸阶段看不出来的问题，装起来 全是问题：传动路径走不通、线缆没地方过、连接强度不够。

客户要的是一台符合临床使用要求的样机，以及一套能支撑后续量产的加工工艺资料。

我们怎么做的（方案到结构）

方案设计先明确临床使用场景：医生要单手握持操作，器械末端要在有限空间内完成观察和动作， 整机还要便于清洁和消毒。这三条是所有设计的边界。

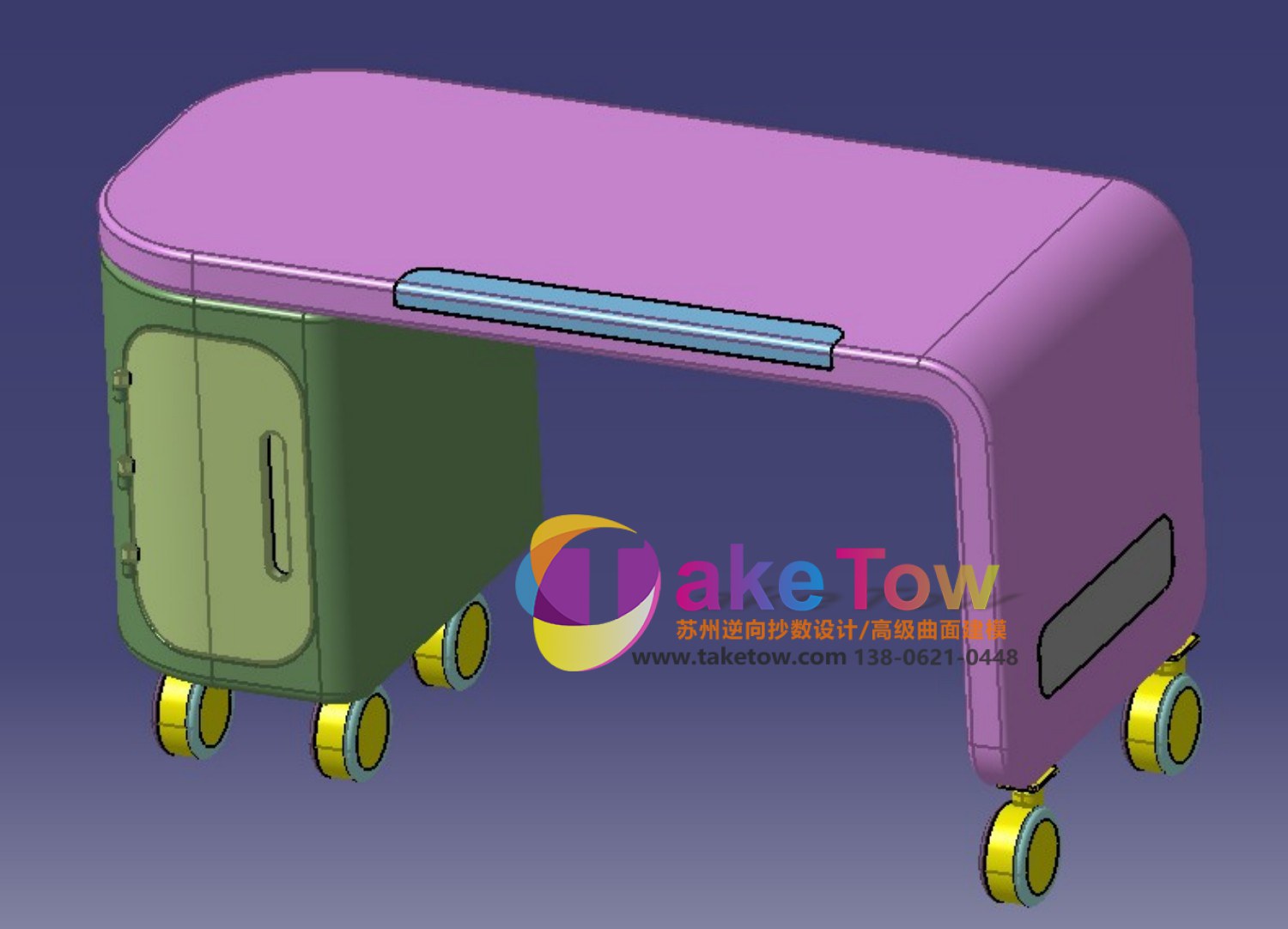

基于这些约束提了多版外观方向，重点比较三处：握持段的截面形态、末端弯曲段的过渡方式、 主控区域的布局。最后定的方案是一体化手柄配合圆柱形插入段，整体简洁专业，没有多余装饰。

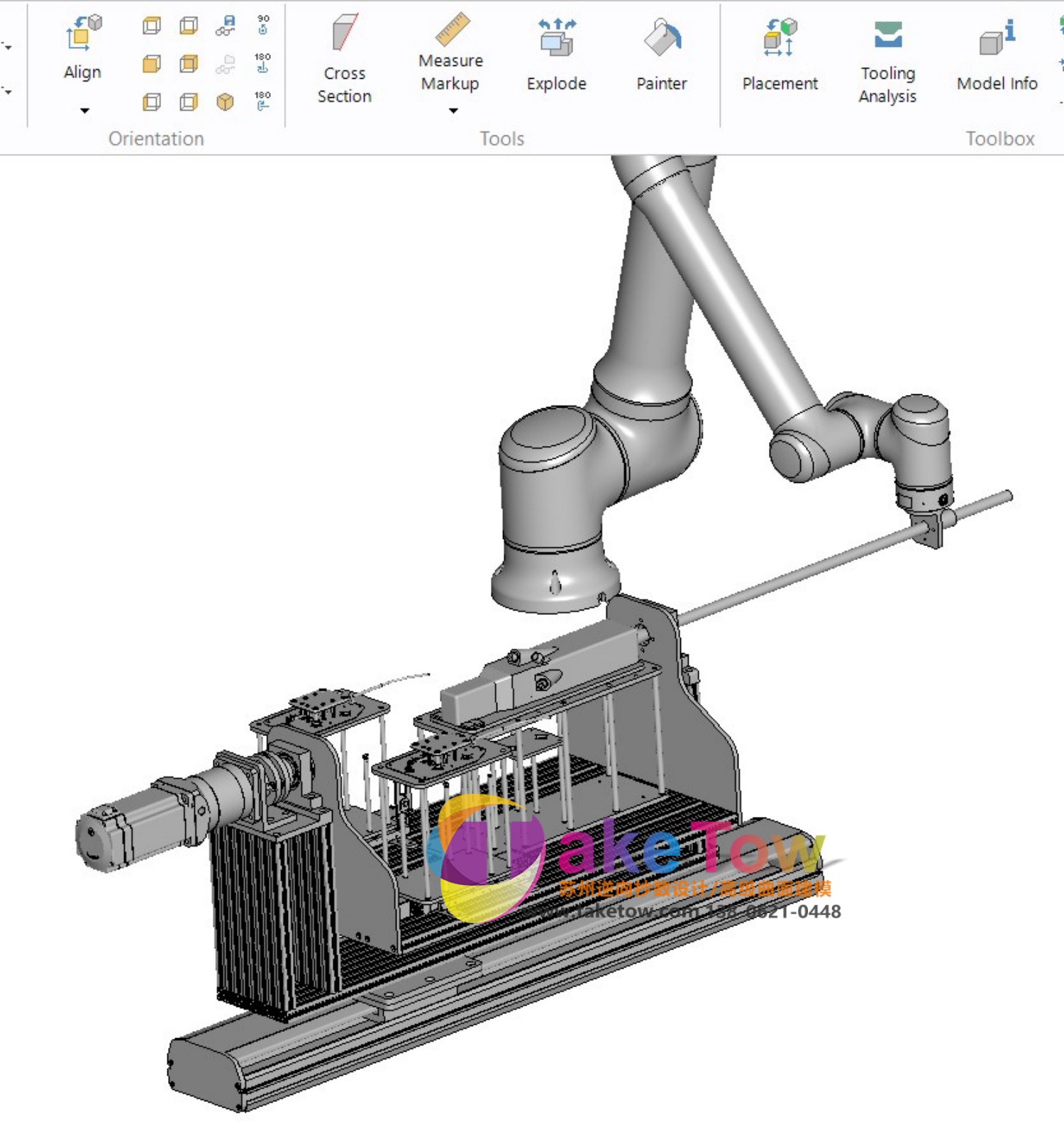

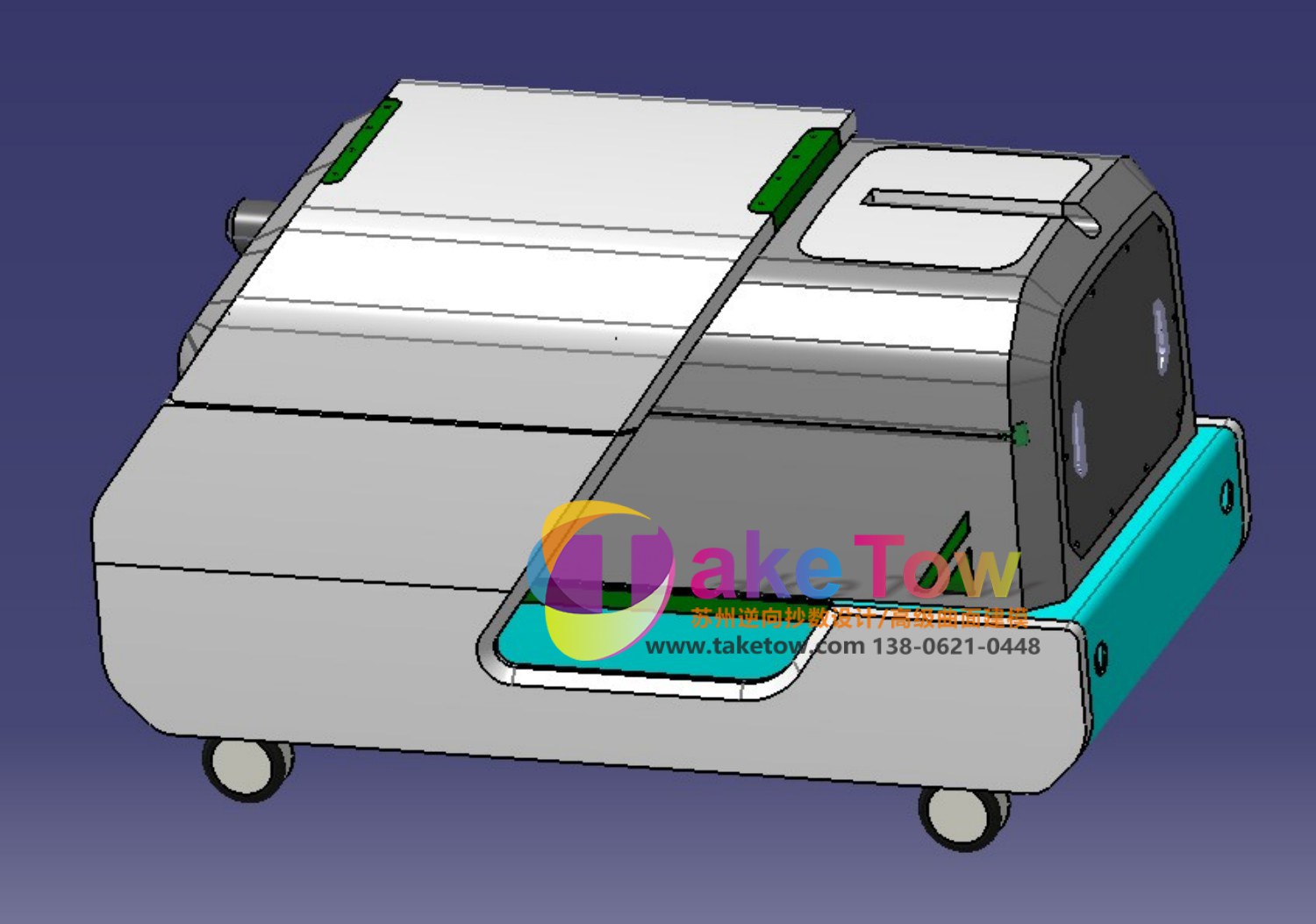

外观定案后进结构设计，这是打样能否成功的关键。我们把内部走线、镜头模组固定、机械传动、 密封结构逐一排布，确保各系统在有限空间内互不干涉。

最难的一关

两处。

一是末端弯曲段的传动路径。这段既要保证动作灵活，又要留出线缆通道。空间就那么大，动作 机构和线缆抢地方，谁让谁都要权衡。我们按实际传动需求排出路径，线缆通道单独让位。

二是手柄和插入段的连接强度。医生操作时反复受力，这个连接位置是应力集中点，强度不够 用几次就出问题。结构上做了专门加强，并在装配验证阶段重点查。

装配验证时还发现手柄握持处略显光滑，我们增加防滑纹理并调整表面粗糙度，改进同步回设计 数据。

最后交了什么

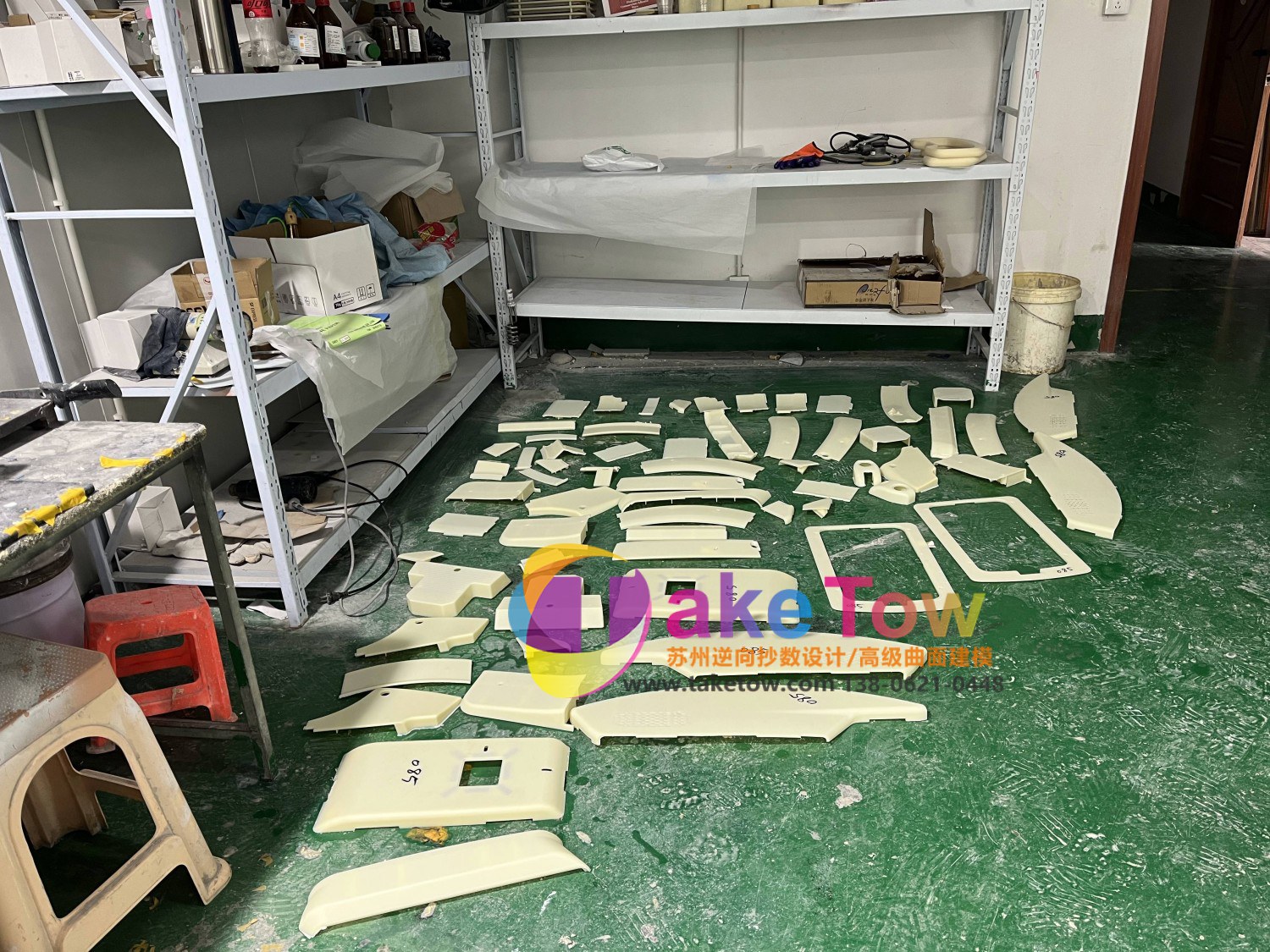

加工按零件特性分工艺：金属结构件精密机加工，保证配合尺寸稳定；复杂内腔和异形件三维 打印快速成型，用于装配验证；外露外观件成型后打磨和表面处理，达到医疗产品应有的细腻 质感。

加工完成的零件逐一做尺寸检验，配合面试装，发现偏差及时修正——问题不能累积到总装阶段， 到那时候改一件要拆一串。

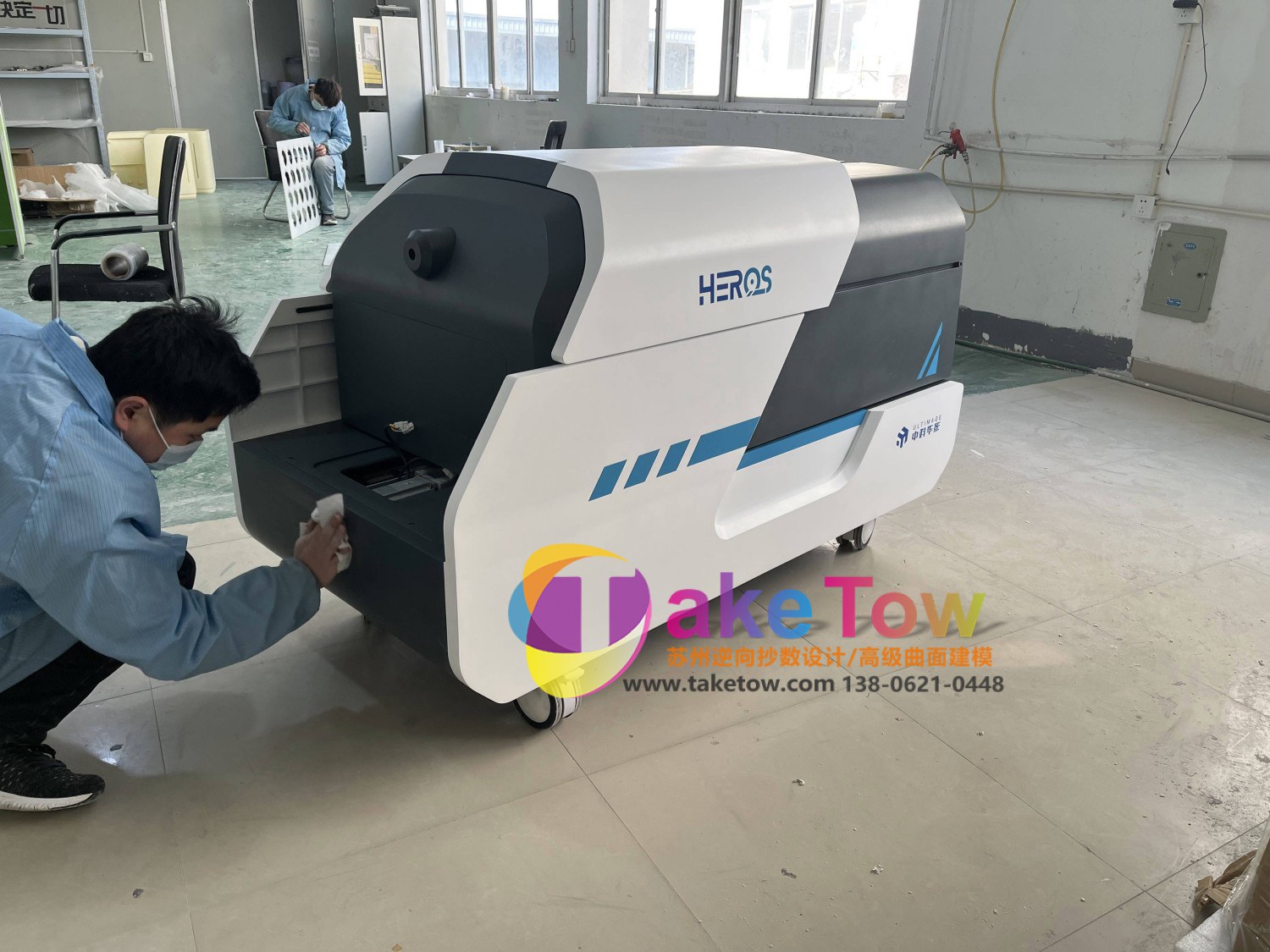

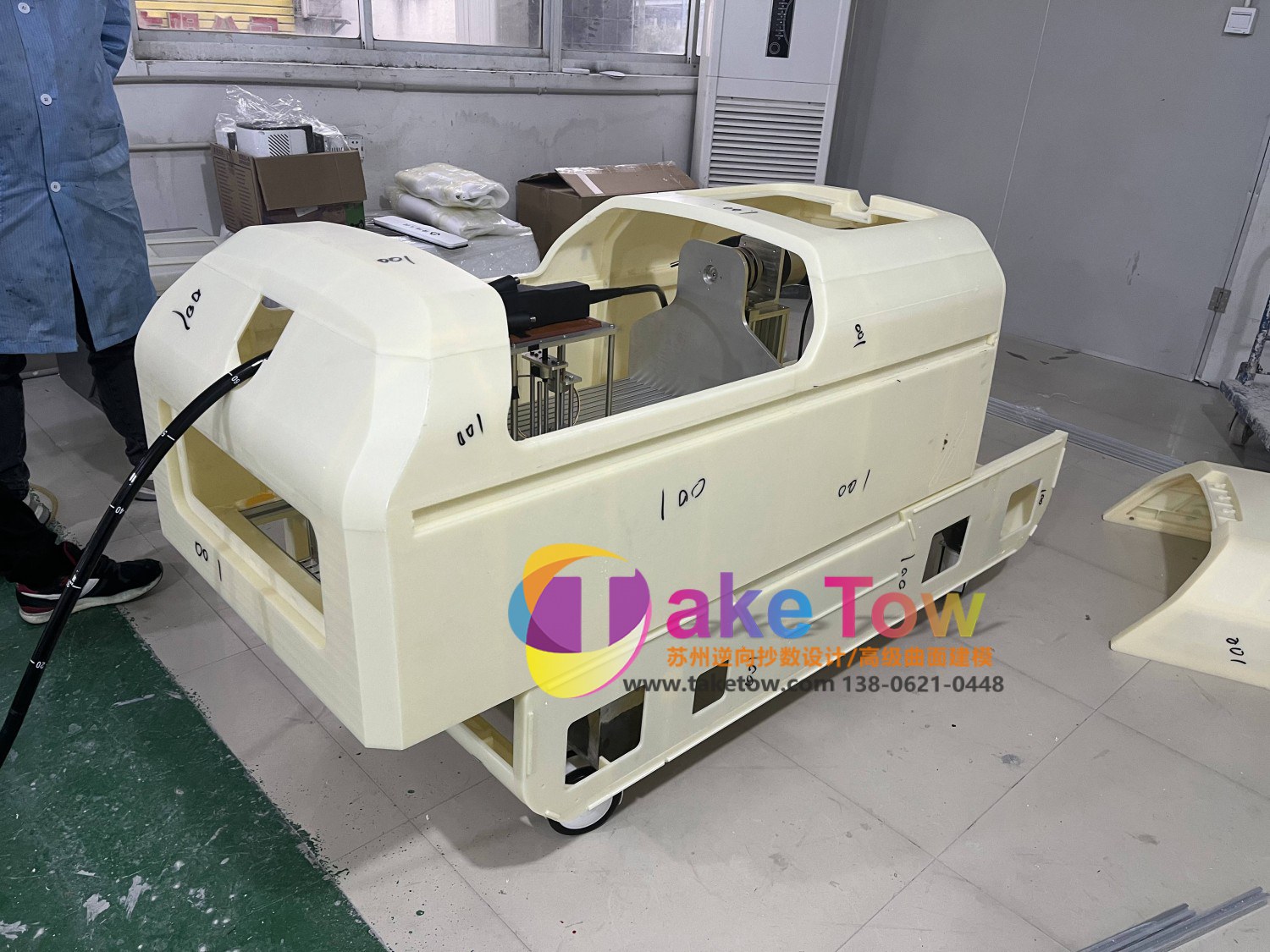

装配验证按模组分步走：先装末端镜头和照明单元，再做传动结构装配，最后连手柄控制部分 通电测试。测试重点查动作灵活性、图像清晰度、操作手感、外表面缝隙与段差。

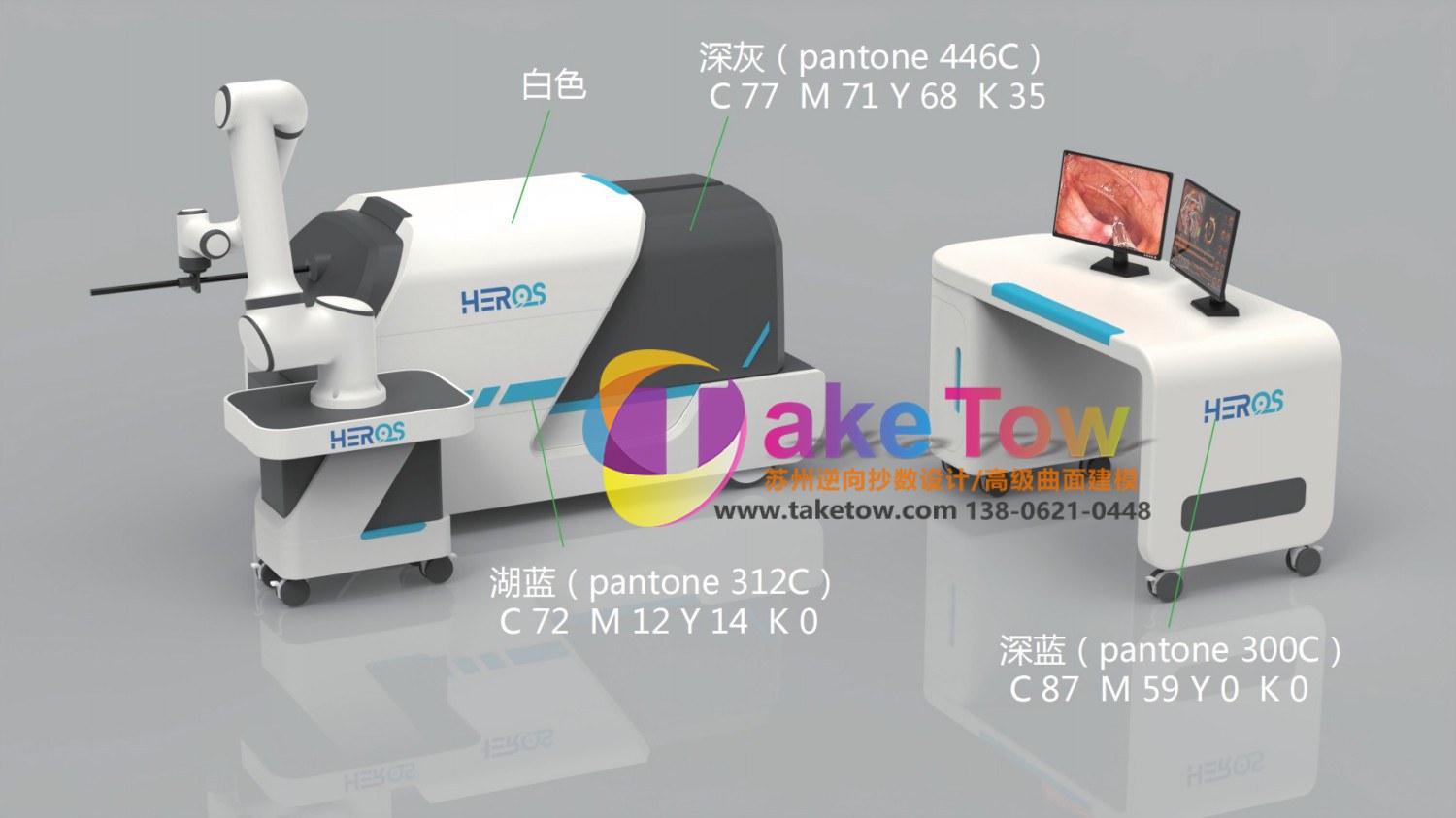

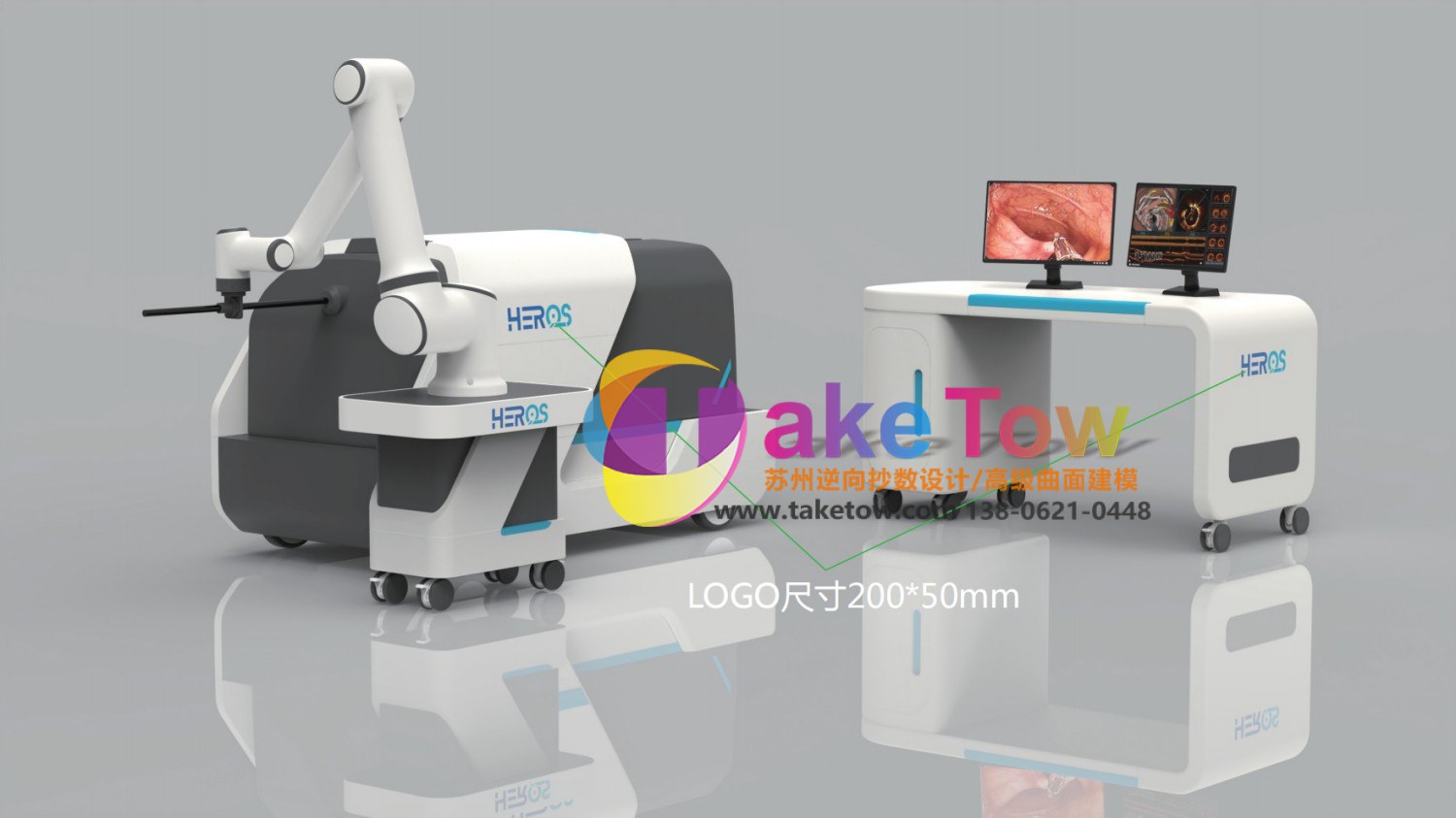

材料和表面处理围绕医疗场景选：与人体接触的部位用可耐受常规消毒方式的材料，外表面要求 光滑致密、无清洁死角，便于术后擦拭消毒。配色用低饱和浅色系，手术室冷光下不刺眼。标识 用耐腐蚀工艺，反复消毒后依然清晰。

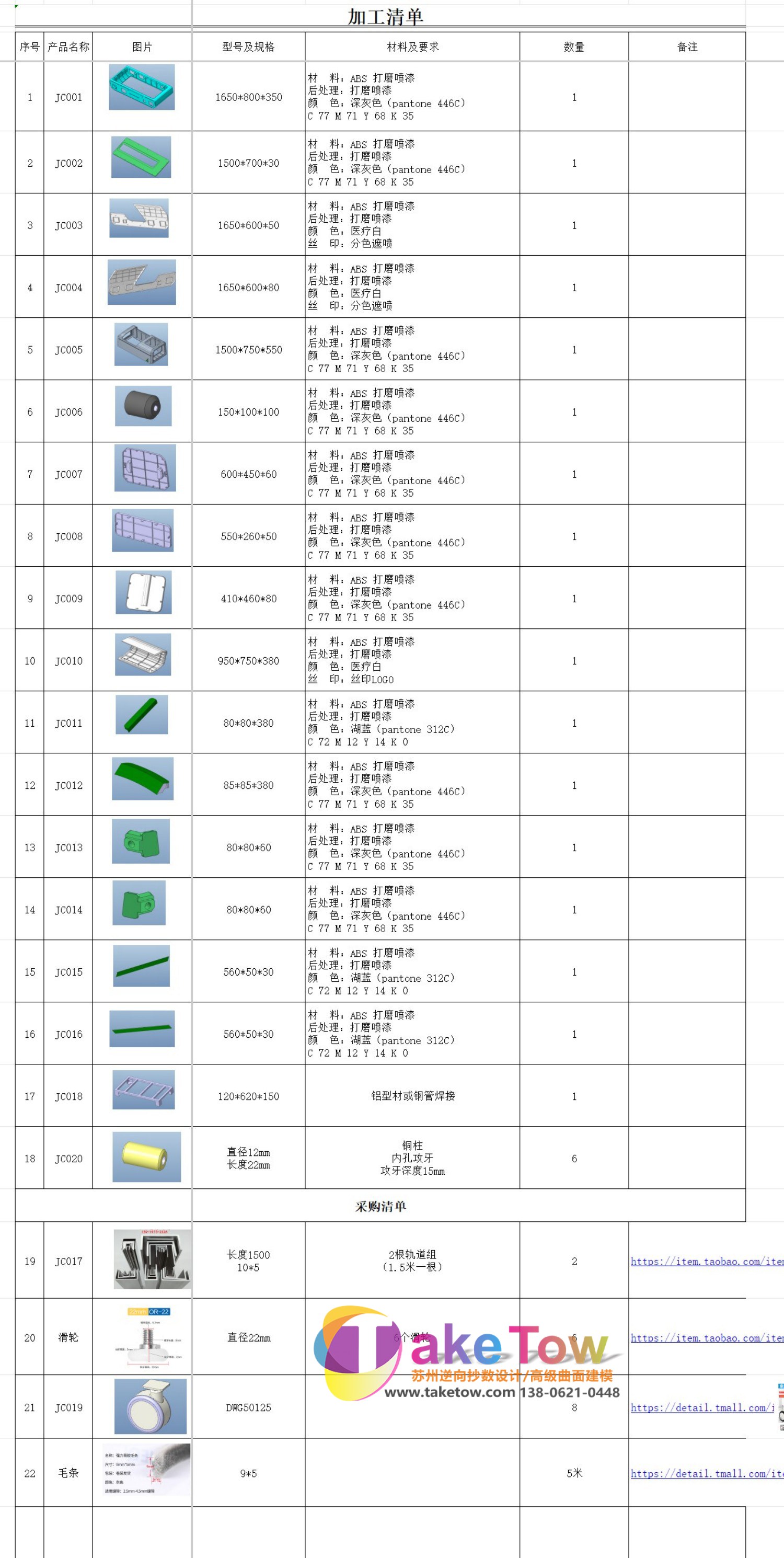

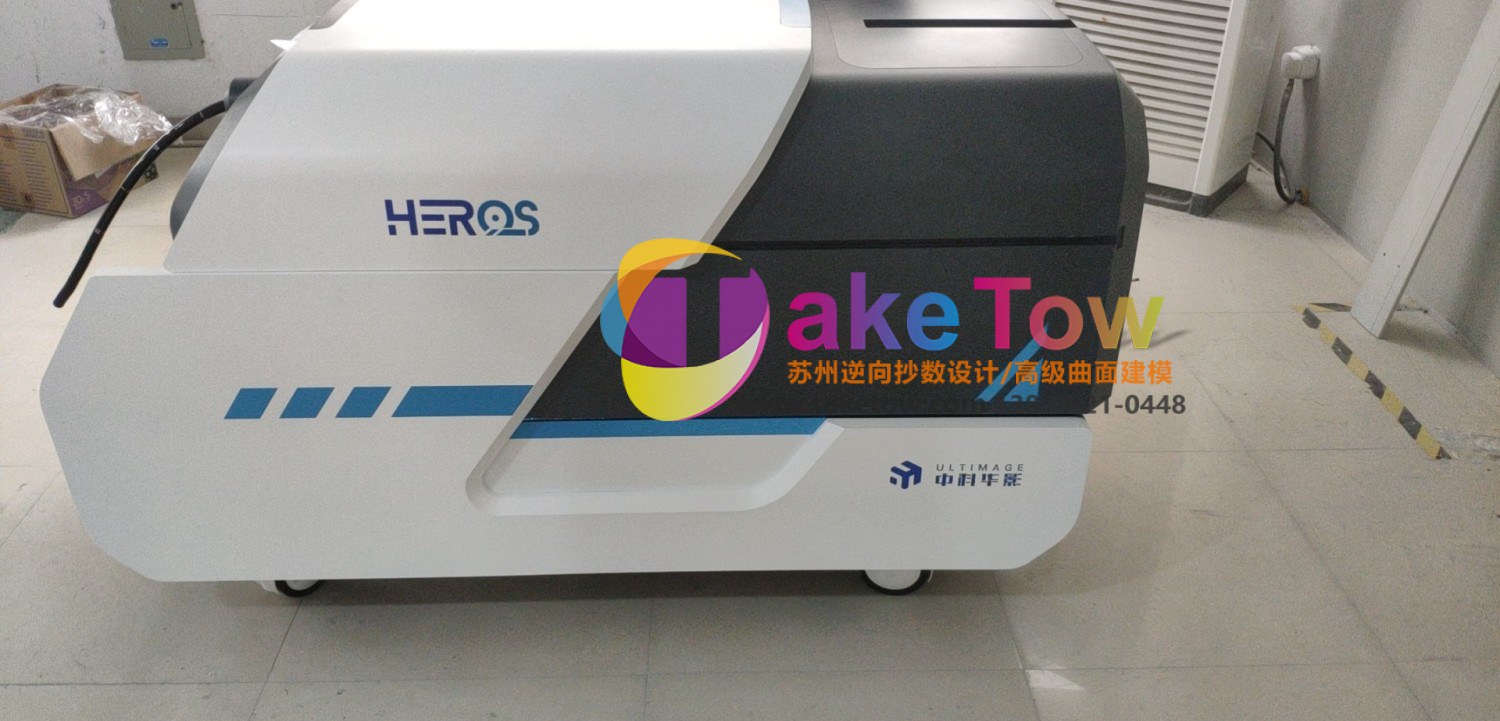

交付样机加一套工艺资料：零件清单、加工方式、装配顺序、检验要求。

同类型的活还能怎么接

手术器械、腔镜类产品、各类精密医疗手持设备，都走"场景约束 → 方案比选 → 结构排布 → 分工艺加工 → 分步装配验证"这条路。

我们这边能配套的是逆向测绘：如果客户手上有一台进口器械要做同类产品，可以先扫描取准确的 外形尺寸和配合关系，再进设计。几何测绘和结构设计串起来做，中间不出断层。

必须说清楚的一点：我们做的是打样加工和几何测绘，交付的是样机和工艺资料。医疗器械的 注册审批、生物学评价和临床验证不在服务范围内，样机不能作为合规依据使用。
