苏州三维逆向抄数综合案例集

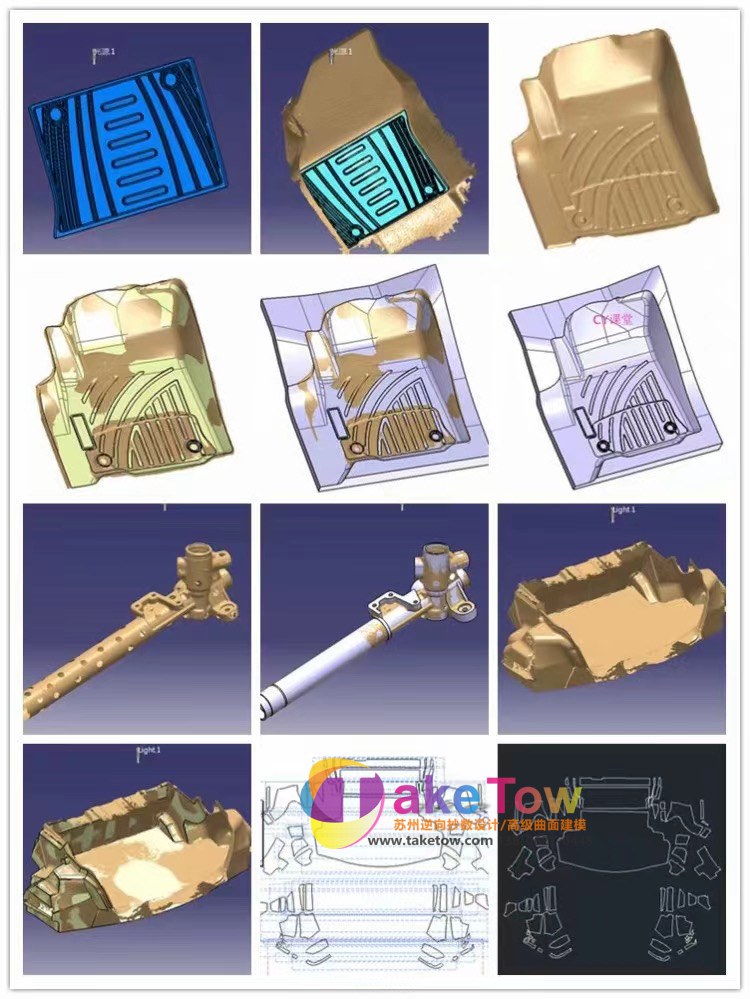

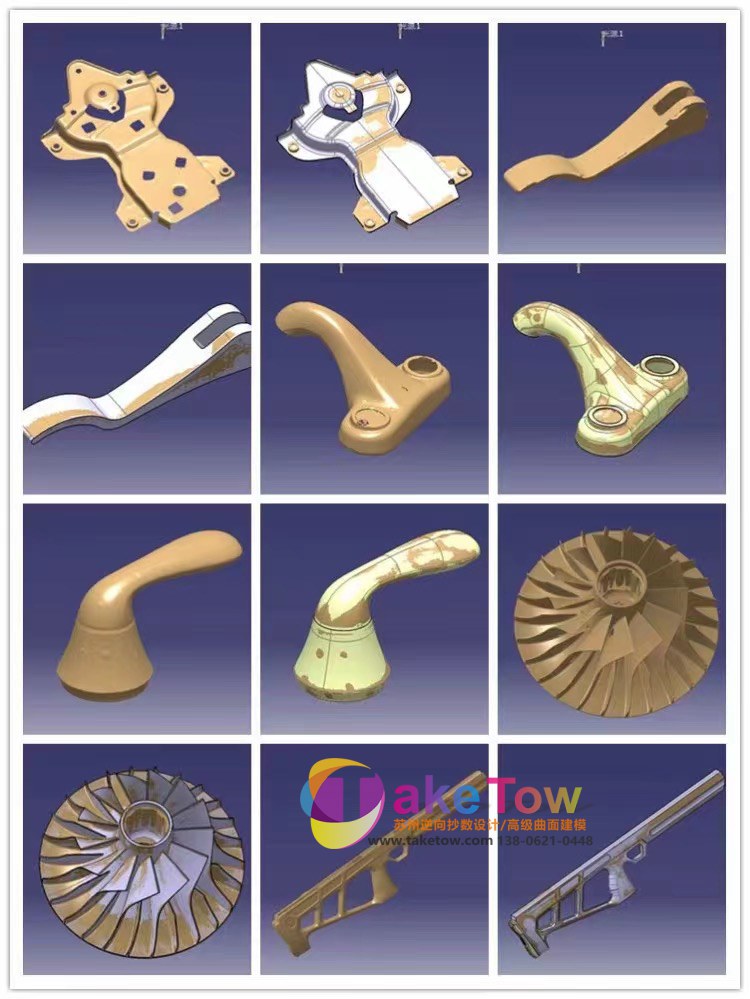

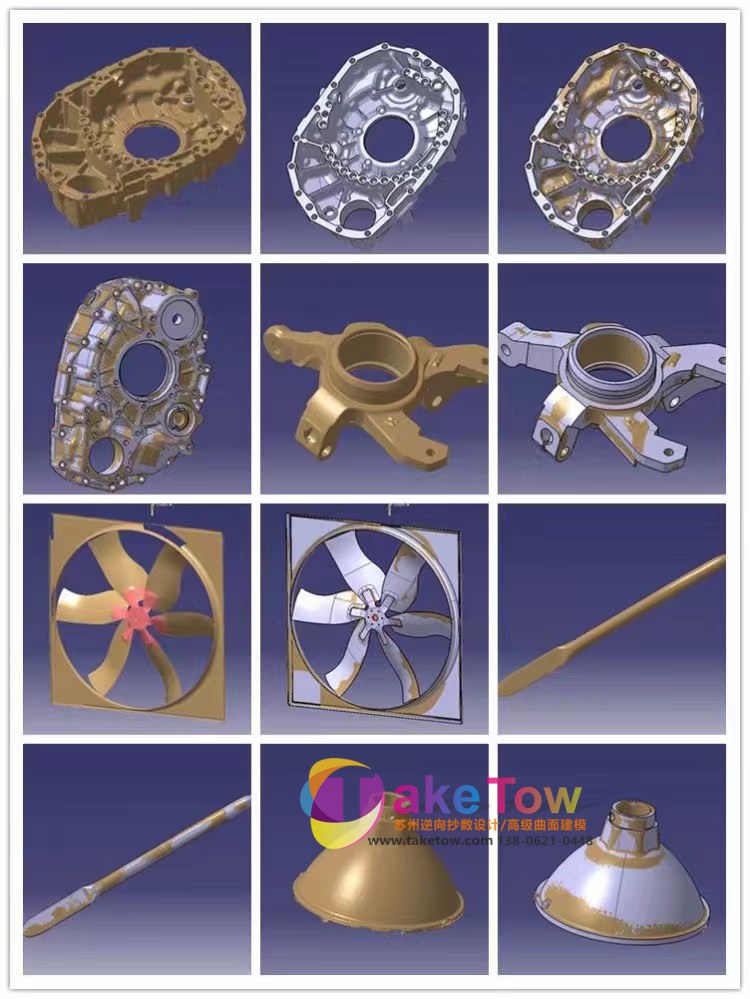

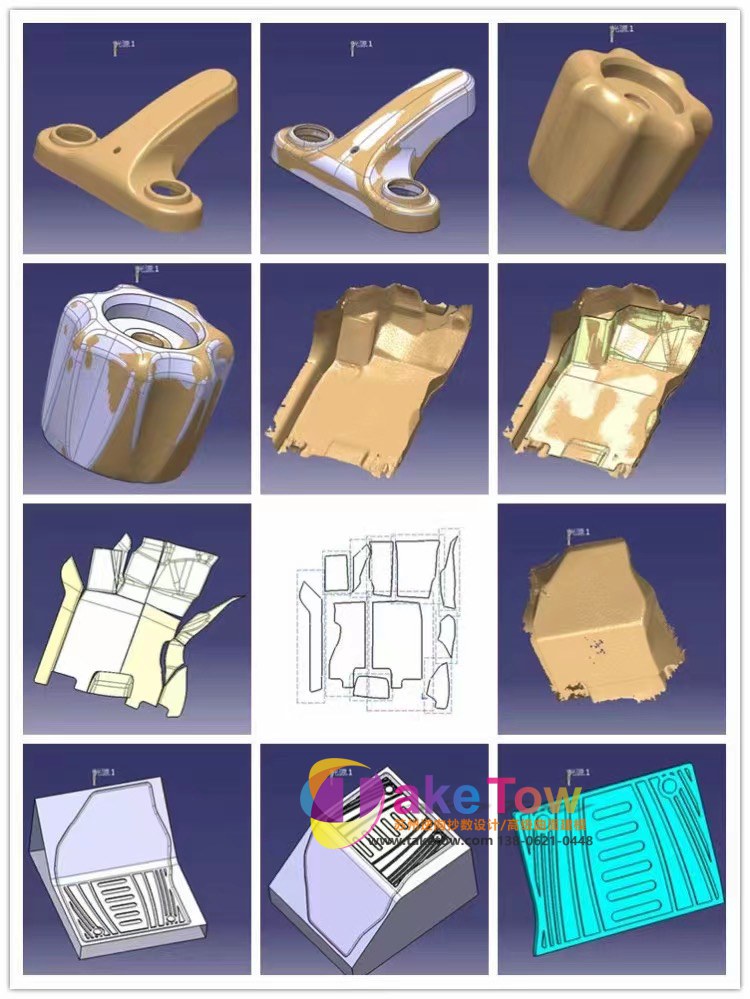

这一组图把我们这些年做过的逆向测绘项目拼在一起。件很杂——有汽车件、有设备件、 有日常用品，跨度大，但处理方法是相通的。看这一组，比看单个案例更容易判断我们能接 什么活。

为什么做这么一份汇总

客户打电话来，最常问的一句是"你们做过我这种件吗"。单个案例只能回答一个品类， 汇总图能一眼看清跨度。

从这些年的项目看，来找我们做逆向的，情况大致逃不出五类：

**一、停产件要复产**。设备还在用，配件停产了，原厂不供图也不供货。这类最常见， 尤其进口设备上用的件。

**二、图纸丢失**。工厂自己早年开发的产品，图档没管好找不到了，模具还在或者实物 还在，要重新出数模。

**三、改型设计**。在现有产品基础上改形状、改接口、改结构，需要一个准确的起始 数模——从实物逆向比翻旧图快。

**四、竞品分析/质量比对**。把手上的件扫成点云，跟自己的数模比对，看差异在哪。

**五、检测验收**。供应商送来的件，抽检测一下尺寸有没有超差，用偏差云图说话。

件可以杂，方法是一样的

图里这些件尺寸差着几十倍、材质从塑料到钢铁都有，但走的步骤是同一套：

**看清件再动手**——材质（反光/吸光/透明）、尺寸（要不要全局控制）、结构 （有没有深腔、内腔、薄壁）。这三点决定了扫描方案。

**取全数据**——难点位置单独处理：反光喷显影剂，黑色件加曝光，深腔换细光斑， 内部结构上 CT 或剖切。点云不留成片空洞，这是底线。

**建模按用途分路**——做外观的按曲面质量走（G2 连续），做结构的按装配精度走 （配合面公差），做流量的按截面连续走（流道中心线）。用途不问清楚，建模方向就错。

**校核再交付**——偏差比对、装配校核、壁厚检查，按件的类型选做哪几项。

什么样的件我们不接

说清楚不接什么，比说接什么更能省双方时间。

**权属不清的不接**：带外观专利、结构专利的复制件，客户要自己确认权属，我们只对 来样负责。

**安全件只做几何**：气囊、制动本体、承重结构这类，我们只做几何测绘，材料、热 处理、性能验证不在范围内，也不能凭扫描数模替代原厂件。

**涉密与管制类不接**：军用现役装备、管制物品，不接。

**只做形状，不做判定**：我们交的是几何数据和检测报告，产品能不能用、合不合规， 由客户按自己的行业要求去验证。

来样之前准备什么

几件事提前想清楚，沟通效率高很多：

一是**要数模干什么**——开模、加工、检测、还是改型。用途决定交付格式和精度 口径。

二是**能不能破件**——内部结构要不要取，能破件就剖切扫描（快、省），不能破就上 工业 CT。

三是**有没有配套件**——有配套的对手件一起送过来，装配校核能做得准。

四是**时间要求**——简单件一天出数据，复杂件 2~5 天，加急 4 小时可以先出 STL。
