苏州电子消费逆向抄数｜外壳、中框、光学模组的

电子件的活就三个字：小、薄、严。 小件多、卡扣多、薄壁件多、配合公差严。消费电子曲面外壳是抄数业务的主力订单，半导体微型件精度直接拉到微米级。这类件和汽车件最大的区别是——装配链公差极其敏感，单件扫得再准，组装时差 0.05mm 就是明显的缝隙或者卡扣装不进去。

一、我们接得最多的几类件

消费电子外壳与外观结构件

手机、平板的后盖、中框、前壳、摄像头装饰圈、按键、电源键、音量键、摄像头镜座；TWS 耳机的耳机外壳、充电仓壳体、转轴、密封圈、耳套；鼠标、键盘、手柄、遥控器外壳，智能手表表壳、底盖、表圈；音箱、充电宝、路由器、网关、摄像头外壳、云台外壳。 多是注塑或双色注塑、IML/IMD 外壳，竞品对标、模具复刻、改型、配件开发。用蓝光三维扫描，精度 0.01~0.05mm，重点在曲面、卡扣、倒扣、装配止口、密封槽。

内部精密塑料结构支架

屏幕支架、电池仓支架、主板固定支架、摄像头模组支架；连接器基座、FPC 压块、防尘塞、防水胶圈、密封泡棉轮廓；散热模组塑料框架、风扇外壳、风道壳体。 薄壁注塑，细小卡扣、骨位、柱位极多，一个柱位漏了整块板就装不稳。

金属精密结构件

铝合金中框、不锈钢装饰件、散热片、VC 均热板外壳；屏蔽罩（冲压金属屏蔽盖，大量小折弯和卡扣）；连接器金属外壳、端子基座、弹片、导电接触片。 微小弹片和折弯特征，很多要用显微蓝光扫。薄壁件要注意扫描变形补偿。

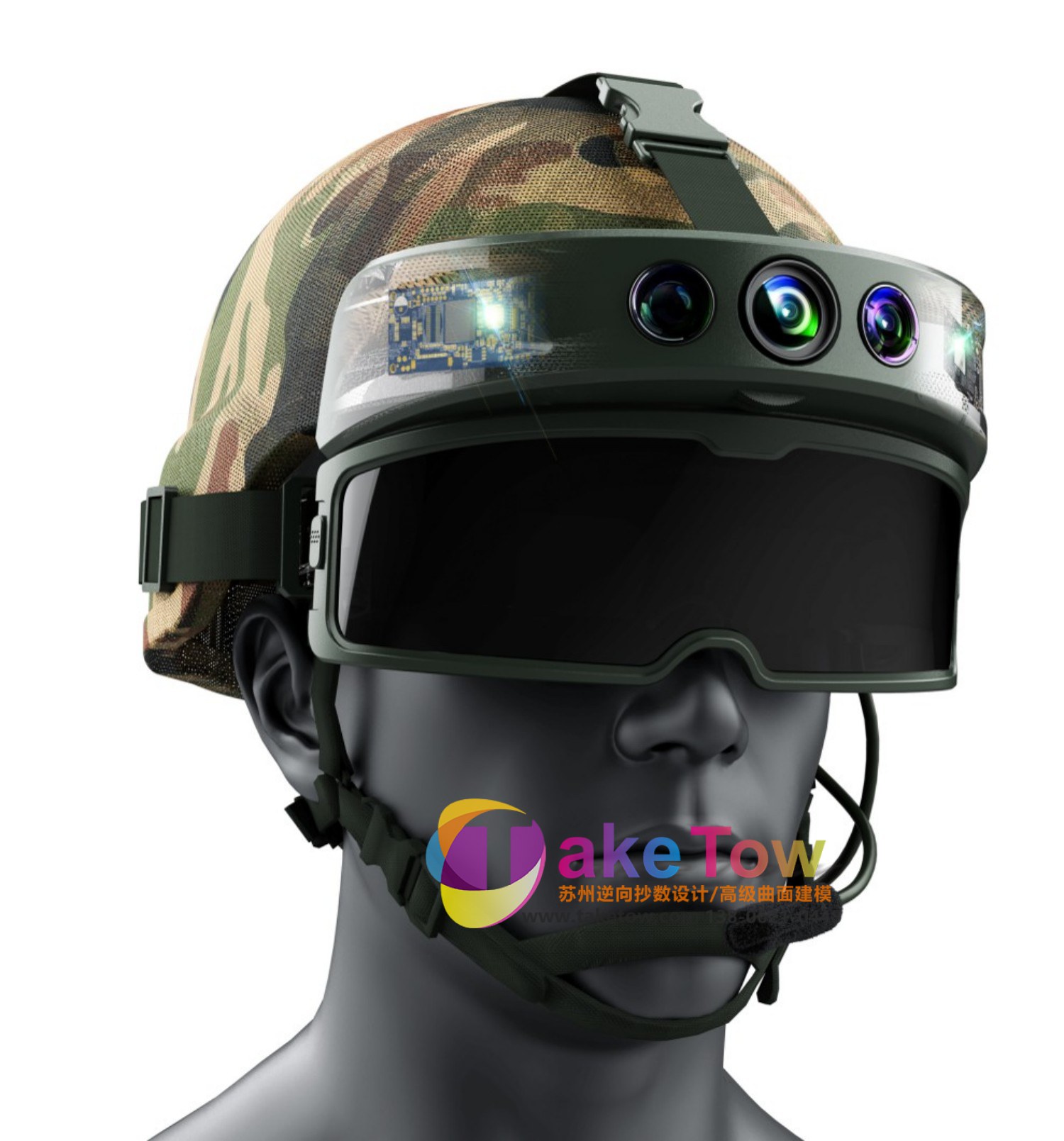

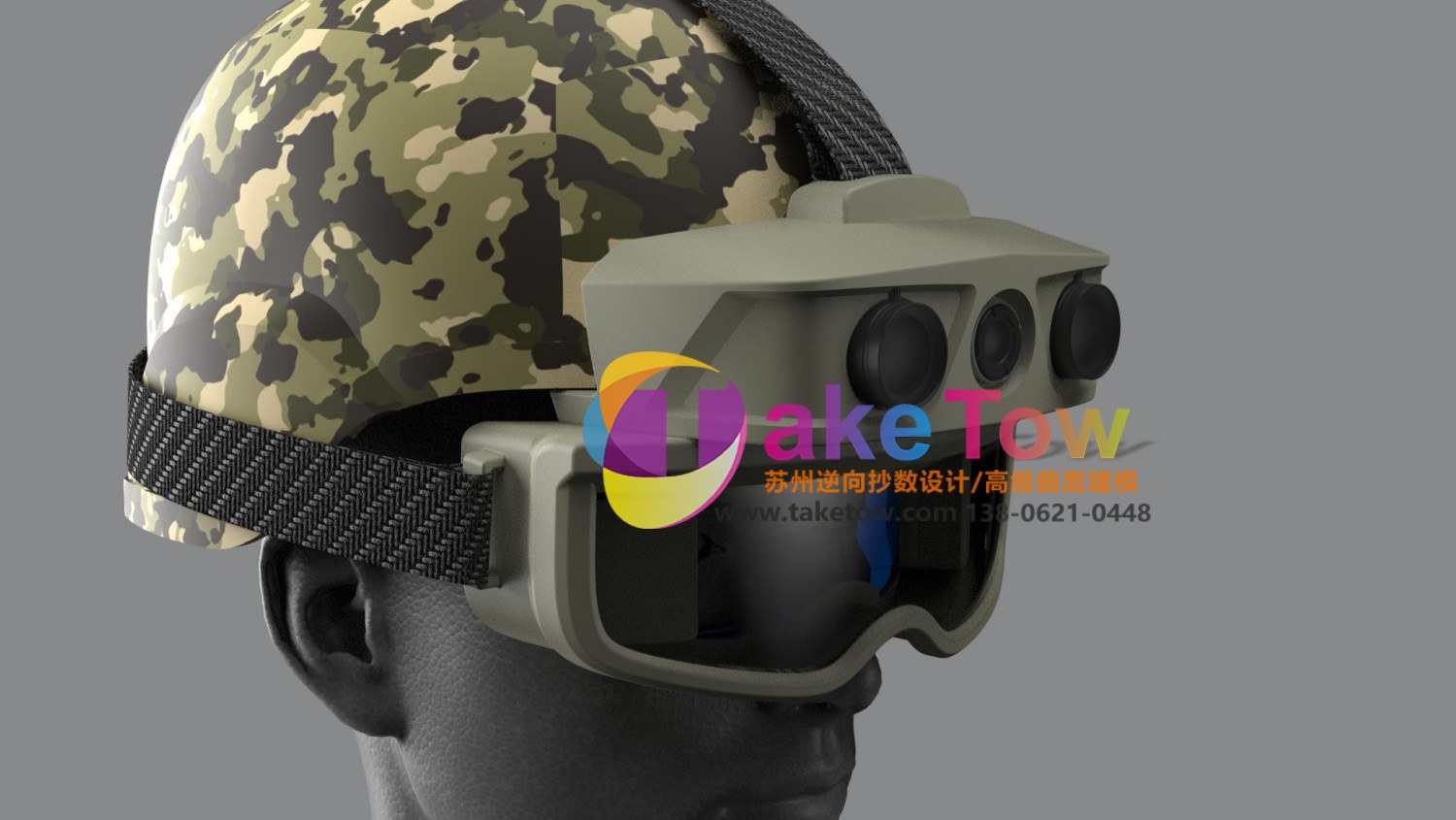

光学模组

镜头镜筒、镜头底座、透镜支架、滤光片固定座；红外模组、TOF、激光雷达外壳、光学腔体。 内部腔体和微小定位孔，内部结构需要工业 CT，微米级精度。

散热与热管理部件

散热器底座、热管、散热鳍片、导热支架；水冷和液冷腔体、散热外壳。复杂流道和内部空腔结构需要工业 CT。

工装、检具、模具

电子注塑模具、冲压模具型腔、电极、产品定位治具、工装夹具、装配定位座。很多老模具没有 3D 数模，做逆向存档、复刻、修模。这块是稳定存量单。

二、现场怎么扫

恒温实验室为主。电子件精度要求高，温度变化带来的热胀冷缩在 0.01mm 量级上不是小事，环境得稳。

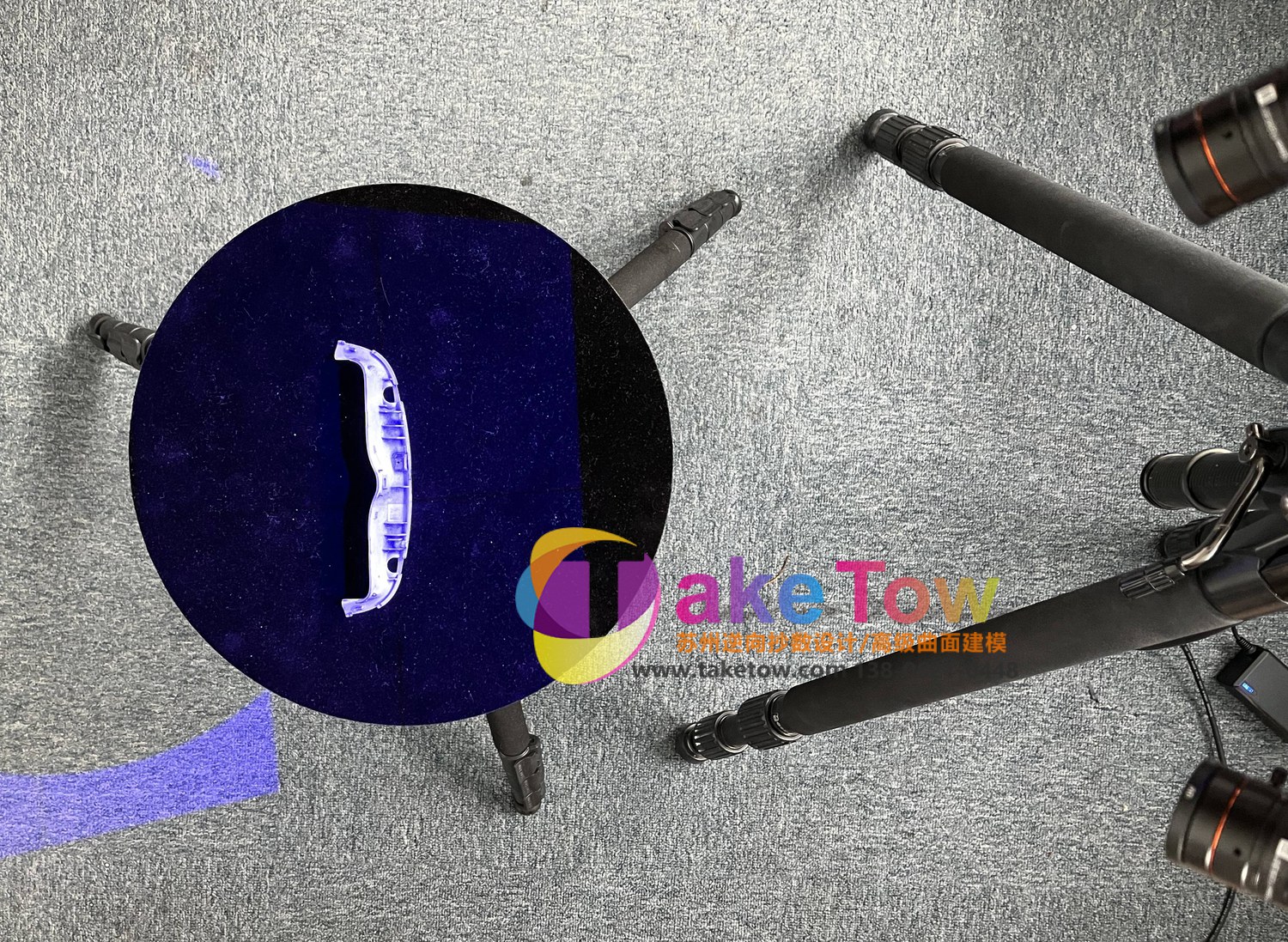

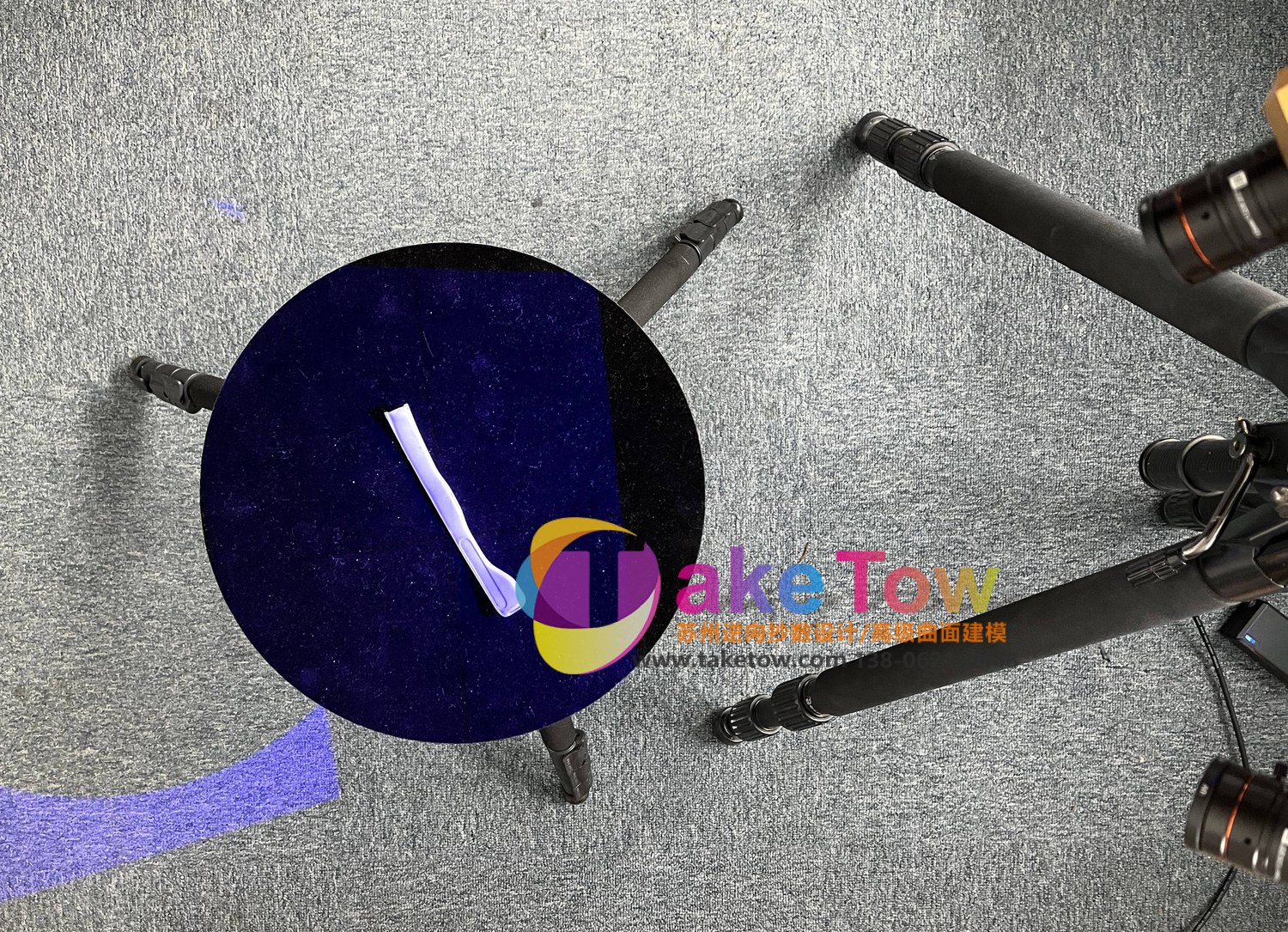

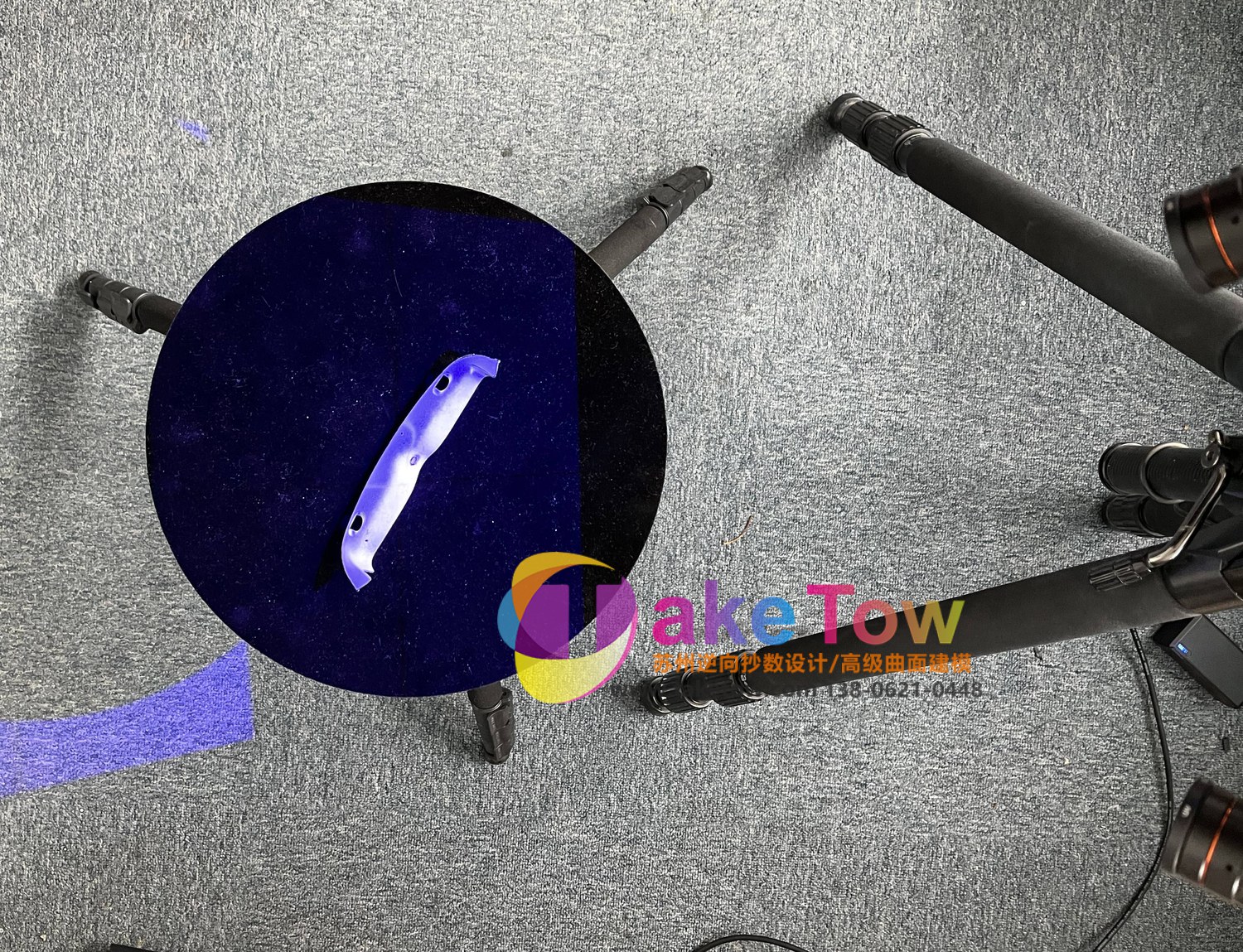

外壳和中框走蓝光结构光，精度 0.01~0.05mm。微小弹片、端子、折弯特征换显微蓝光，精度到 0.005mm 级别。光学模组内腔和 BGA、PCB 这类得上工业 CT——微焦点 CT 空间分辨率到数微米到数十微米，小件高分辨率可到 4μm 级。

黑深色外壳是电子件的家常便饭。黑色吸光，信号衰减，扫出来丢细节出空洞。处理办法是高照度加长曝光：光源强度提到常规 1.5 倍，单次曝光从 0.2 秒延到 0.5 秒，实测能把黑色塑料件精度从 ±0.03mm 拉到 ±0.008mm。多数情况不用喷粉，客户省一道清洁工序。

薄壁件和软胶件必须先上工装固定。这类件扫描时受力就变形，扫完是变形状态下的数据，建模时再做回弹补偿——两步都不能省。

三、最难的一关：装配公差与薄壁变形

电子件的翻车点几乎都在这两处。

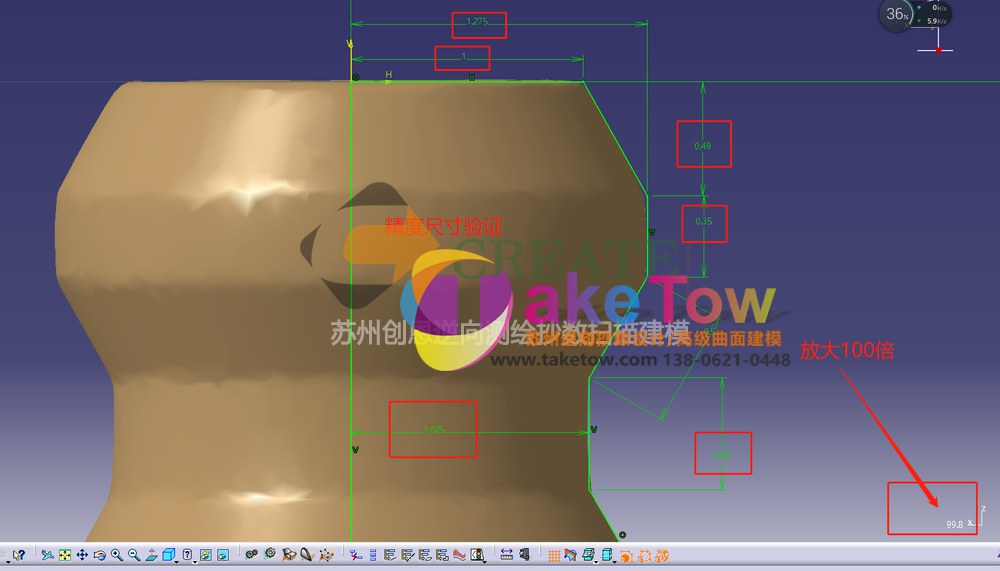

装配公差：只扫单件实物直接建模开模，组装时大概率出间隙、卡扣装配不顺。我们的做法是逆向完做装配公差校核，配合公差控制在 0.03mm 以内，卡扣、止口、密封槽单独建特征，不跟着曲面一起糊。

薄壁变形：薄金属弹片和软胶件，扫描受力变一次形，脱模又回弹一次。我们扫描前上工装固定，建模时按材料和壁厚做回弹补偿，这一步没有捷径。

另外 STL 只能做中间体。STL 只有三角面片，没有孔、槽、平面这些几何特征，CAM 软件识别不了——直接拿 STL 上 CNC 是要出事的。最终交付必须走参数化实体。

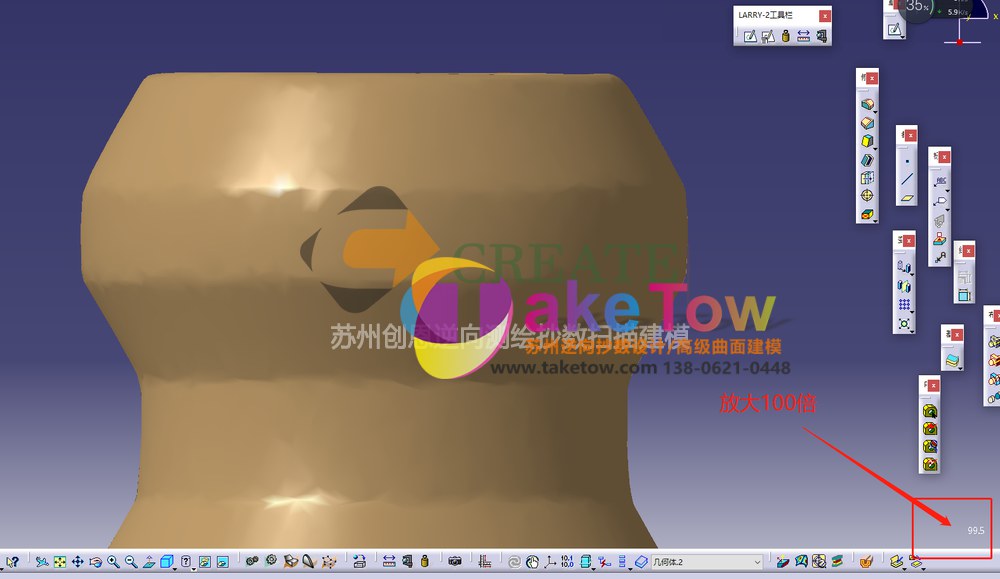

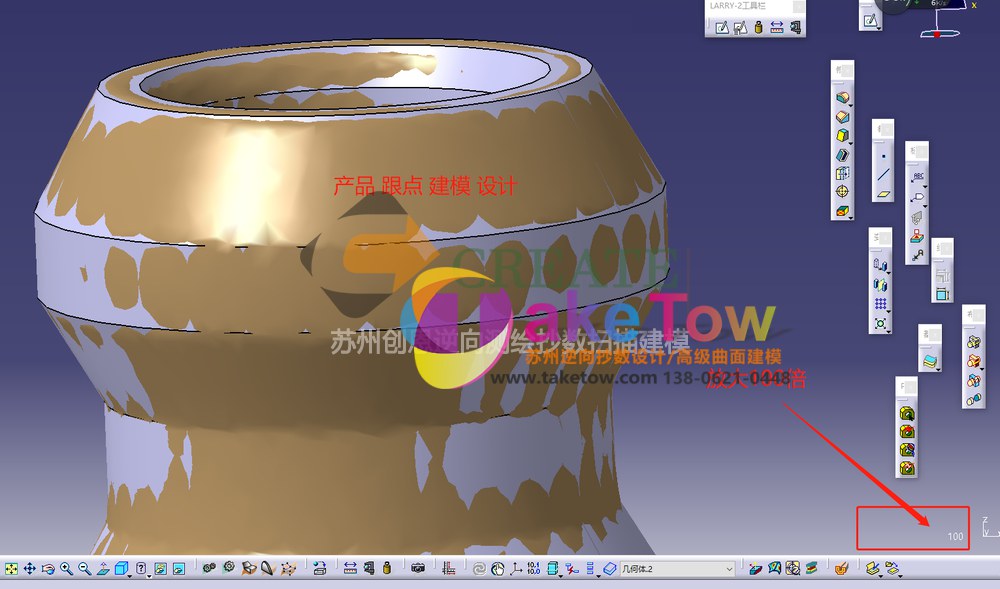

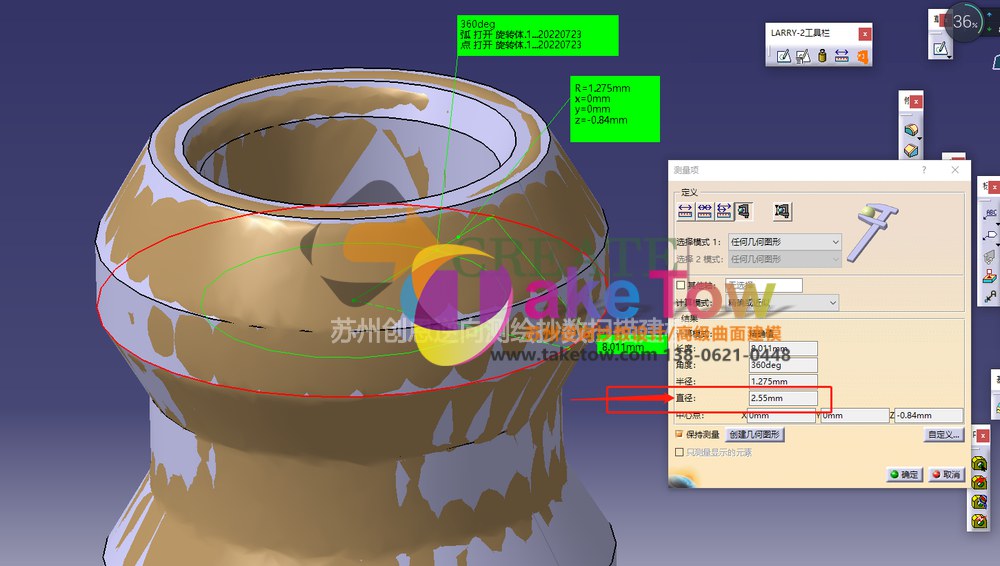

点云处理上，多视角配准的空间对齐误差控制在 0.02mm 以内，网格封装用泊松重建生成水密网格，弦高误差控制 0.01~0.02mm；外观件曲面按 G2 连续做。

四、最后交什么

三维数据：STEP(AP242)、IGES、Parasolid X_T；STL 网格（二进制用于逆向与质检，ASCII 用于 3D 打印）；原始 PTS 点云；需要改的话给 SolidWorks SLDPRT 或 UG PRT。

图纸与报告：2D 工程图 PDF / DXF，含尺寸标注、公差、表面粗糙度，可带 GD&T；三维全尺寸检测报告给彩色偏差云图和截面比对，指标覆盖平面度、圆度、圆柱度、位置度、同轴度、壁厚。电子件客户要 SPC 过程控制的，统计数据可以给 CSV。

时效上，简单小件 1 个工作日出全套文件，复杂件或多曲面件 2~5 个工作日，加急 4 小时先出 STL。

五、哪些活我们要提前说清

外观专利、结构专利的复制件，权属请客户自行确认，我们只对来样负责。涉及芯片和电路功能的逆向不在服务范围内，我们只做结构几何。

常见问题

问：黑色外壳一定要喷粉吗？ 多数不用。高照度加长曝光能直扫，精度能到 ±0.008mm。客户不允许喷粉的话我们走免喷粉方案。

问：只给 STL 能直接开模吗？ 不建议。STL 没有孔、槽、平面这些几何特征，CAM 识别不了。最终要给 STEP / X_T / IGES 参数化实体。

问：光学模组内部能测吗？ 能，走工业 CT。微小定位孔和内部腔体外扫拿不到，CT 一次扫描同时拿内外形貌。

问：装配件怎么保证能装上？ 逆向完做装配公差校核，配合公差控制在 0.03mm 内，卡扣和止口单独建特征再核一遍。
