安全头盔外壳结构逆向抄数建模

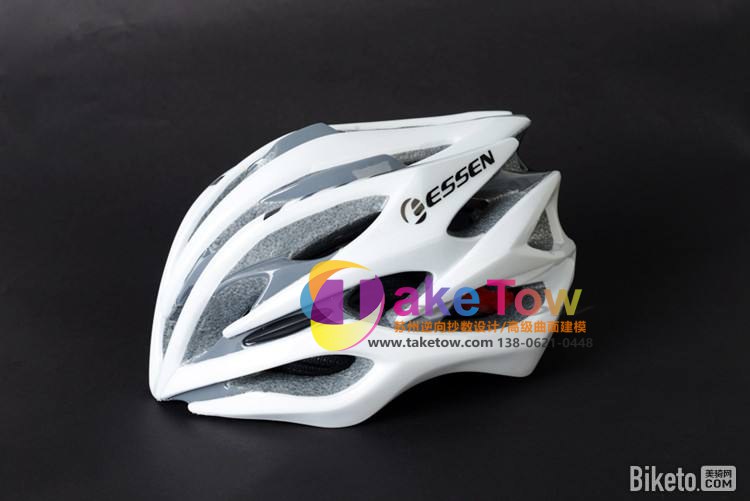

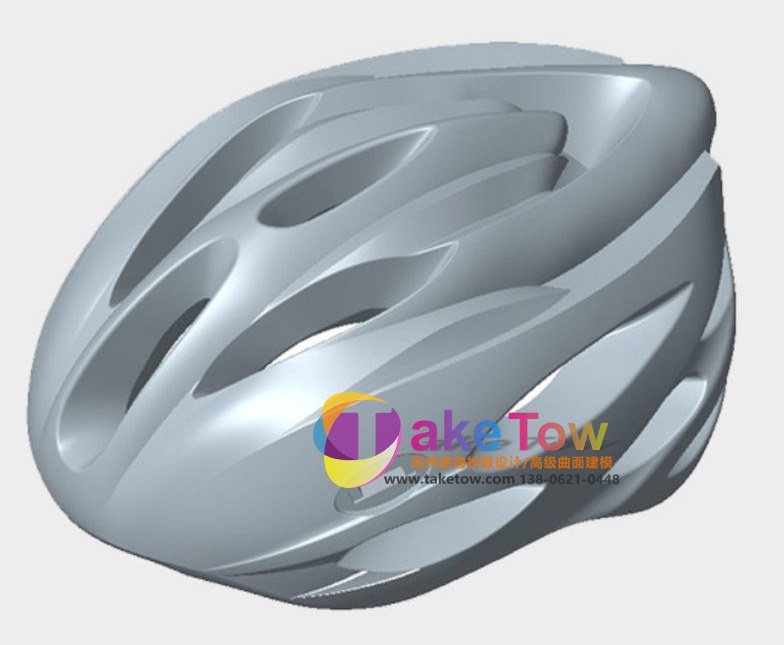

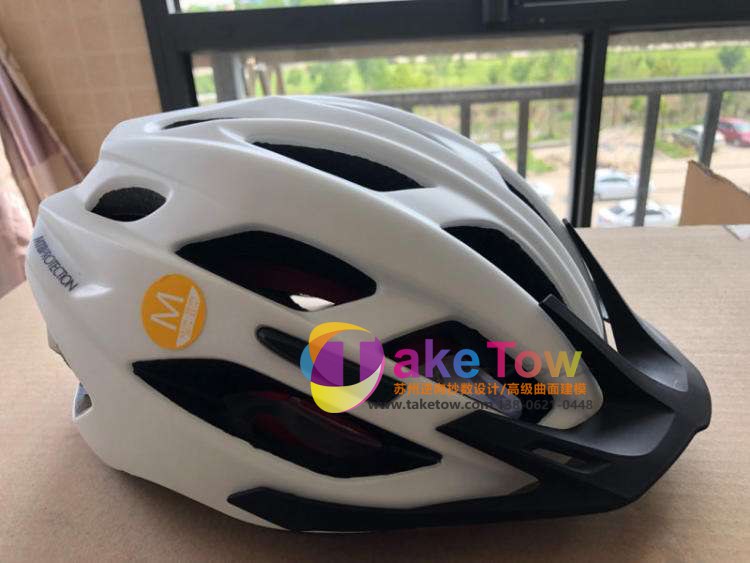

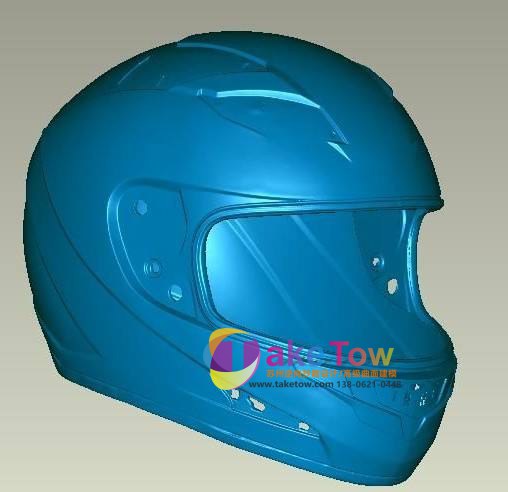

头盔外壳是典型的大曲率薄壳件，曲面要顺、通风口要准、内衬安装位要稳。这一组图是 头盔外壳结构的完整建模成果，从外曲面到内部结构都有。

头盔外壳难在哪

安全头盔（摩托车盔、电动车盔、骑行盔、工业安全帽）的外壳，几何上有几个特点让 逆向不好做：

**大曲率、无平坦基准**。整个壳体是复杂曲面，找不到一块平面当基准。建模时基准 怎么定，是第一个要解决的问题。

**薄壳且厚度不均**。外壳壁厚薄（几个毫米），而且不同位置厚度不一样——顶部、 侧向、边沿各有各的厚度要求，跟安全性能直接相关。

**开孔多**。通风口、 visor 安装孔、内衬固定孔、下巴带孔，一堆孔位分布在曲面上， 每个孔的位置和朝向都要准。

**曲面质量高**。头盔是外观件，曲面必须光顺，不能有波浪。曲面上开孔还要保证 孔边缘的曲面过渡自然。

基准怎么定

头盔没有平面基准，我们用两种办法：

一是**拟合对称面**。头盔左右基本对称，从点云拟合出对称平面作为建模基准，壳体 建一半镜像另一半——这样既保证对称性，又省一半工作量，还避免了左右不对称的问题。 （注意：只对外形对称的部分这么做，通风口、标识这些非对称特征单独建。）

二是**用关键装配特征定坐标**。以头部开口（头盔下沿的环形开口）的拟合圆/椭圆 中心、以及前后方向的对称平面，组合成坐标系。这个坐标系跟佩戴姿态一致，后续 内部结构建模也用它。

建模的技术要点

**一、外曲面按 A 级曲面标准** 头盔外曲面是外观面，按 G2 连续处理。点云贴合和曲面光顺要平衡：完全贴点会有 波浪，光顺过头会偏离实物。我们的做法是贴点拟合打底、按曲率梳检查、局部微调， 最后做整体偏差比对确认不超差。

**二、壁厚按区域控制** 外壳壁厚分区处理：顶部冲击区、侧向、边沿卷边，各区厚度要求不同。正反两面扫描 取壁厚分布，建模时按区域给值，最薄处标出来。这是安全件，壁厚不能含糊。

**三、开孔位置与朝向** 曲面上的孔，位置和朝向是两个独立参数。孔的中心位置按点云定，孔的轴线朝向按该 处的曲面法向定——孔垂直于曲面（或者说按设计意图的脱模方向）。通风口的形状 （长圆、异形）按实测轮廓建。

**四、内衬与附件接口** 内衬固定扣座、 visor（风镜）安装机构、下巴带锚点，这些都按实测建，位置精度 要求高于造型面。这些是功能特征，装不上整个头盔就废了。

**五、边沿卷边** 头盔下沿的卷边结构（向内翻或者包边）要建出来，这个结构影响佩戴舒适度和边沿 强度，圆角半径按实测。

校核与交付

建完做三项检查：**曲面质量检查**（曲率梳、斑马纹，看有没有波浪）、**壁厚检查** （沿曲面取点量壁厚，出分布）、**装配校核**（如果有内衬、风镜实物，做虚拟装配 确认配合）。

交付数模（STEP/IGES/X_T）+ 二维工程图（曲面公差、孔位坐标、壁厚要求）+ 偏差 云图。

**合规说明**：我们做的是几何形状测绘与数模重建。头盔的安全性能（抗冲击、穿透 性能、佩戴装置强度）需要按相应标准做型式试验，扫描数模不能替代任何安全认证， 这一点必须说清楚。

同类型的活还能怎么接

摩托车盔、电动车盔、自行车盔、工业安全帽、运动护具外壳，都属于大曲率薄壳件， 处理路子一样。做改型设计（改通风布局、改风镜接口）也很常见，在已有数模上改 局部比重新建模快得多。
